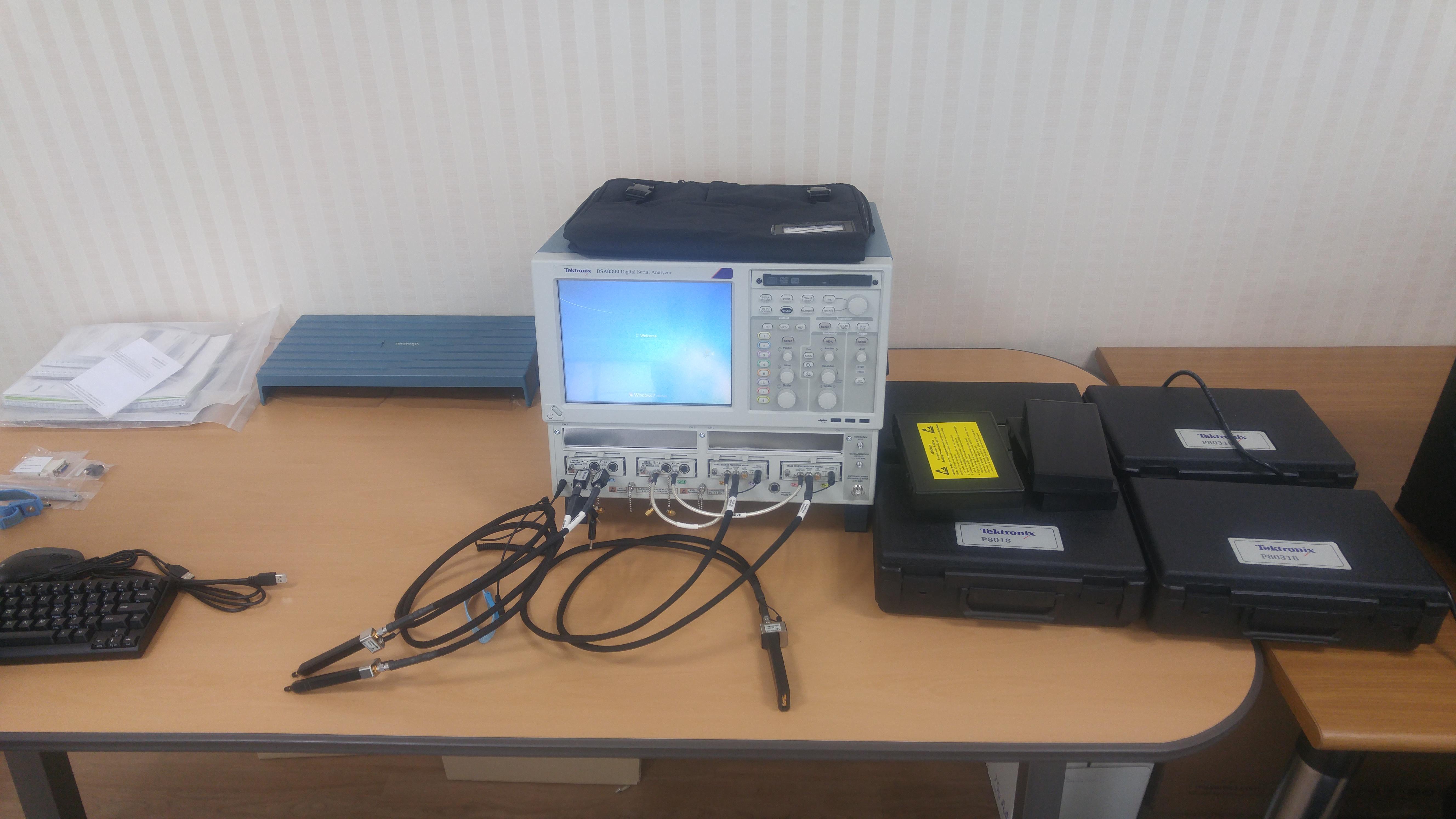

고속/고주파 시스템 TDR 분석 장비
High Speed/Frequency TDR Analysis System
| GBTP No. | GBREMS-07-0013 |
|---|---|
| NFEC등록번호 | NFEC-2016-11-212955 |
| I-tube등록번호 | 1607-D-0162 |
| 보유기관 | (재)경북자동차임베디드연구원 |
| 연락처 | 054-339-0034 |
장비정보
| 모델명 | DSA8300 | 제작사 | Tektronix |
|---|---|---|---|
| 취득일자 | 2016-07-25 | 취득금액 | 181,917,130원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 오실로스코프 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 명산길 97-70 (녹전동) (재)경북차량용임베디드기술연구원 재단법인경북차량용임베디드기술연구원 경북차량용임베디드기술연구원 F2 207
 |
||
| 장비설명 | 반도체 측정 및 각종 PCB와 Probe Card의 매우 정밀한 임피던스 측정 및 Cross-talk등을 측정 할 수 있으며 TDR특성, IC Package 및 cable과 connector등의 소자에서 유전율, 주파수, 전압등의 여러 파라메타 등을 매우 정밀하게 측정 및 분석할 수 있는 장비임 | ||
| 구성 및 기능 |
1. Incident TDR Rise time : 23ps
2. Reflected TDR Rise time : 28ps 3. 주파수 범위 (TDR Electrical Bandwidth) : 20GHz 4. TDR 측정 가능 여부 (True differential TDR Function) : YES 5. TDR module availabe for mainframe : max 50GHz module. 6. TDR Pulse Frequency : 25 , 50 , 100 , 200 KHz 7. TDR Pulse Amplitude : 250mV 8. TDR resolution : 1.9mm(@FR4 PCB) 9. TDR Channel : MAX 8ch 10. 수평 측정 범위 (Horizontal Scale Range) : 100fsec/div ~ 1msec/div 11. Trigger Jitter - w/o Phase reference ( w/ Phase reference ) : 800fs rms (200fs rms) 12. DC 정확도 (Accuracy) : +-(2mV + 0.7% of offset) 13. Step response at full bandwidth (10-90%) : 17.5ps 14. Timebase native jitter, typical : 425 fs RMS 15. 최대 기록 범위 (Max. native record length) : 16,000 pts. 16. 최대 주파수 표현 범위 (TDR mode maximum sample rate) : 300kSa/s 17. Vertical resolution : 16bit |
||
| 사용/활용예 |
1.고대역폭, 고속신호 어플리케이션 신호의 전기전달 특성 파악 및 디버깅 검증용
2.차량용 임베디드 회로, 시스템 SoC, 차량내부 통신 신호 및 디스플레이 신호 등의 신호속도가 증가함에 따라, 임피던스 매칭 및 전송 특성을 분석하여 신호전달의 특성에 대한 평가 및 품질 확보용으로 사용 3.데이터 및 로직 신호의 전달품질 문제, 오류 등의 신뢰성 확보 4.TDR 측정 결과를 기초로 신호 Eye Diagram Simulation을 하여, 신호 전달특성을 예상할 수 있음 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
