Co 용매 추출장치
Co solvent extraction equipment
| GBTP No. | GBREMS-05-0026 |
|---|---|
| NFEC등록번호 | NFEC-2017-05-237604 |
| I-tube등록번호 | 1604-B-0590 |
| 보유기관 | 포항산업과학연구원 |
| 연락처 | 054-279-6563 |
장비정보
| 모델명 | 모델명 없음 | 제작사 | 대화ENG |
|---|---|---|---|
| 취득일자 | 2016-04-18 | 취득금액 | 52,400,000원 |
| 표준분류 | 화합물전처리/분석장비 > 분리정제장비 > 추출기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 67 (효자동) 산32 포항산업과학연구원 6실험동 F1 야외실험장
 |
||
| 장비설명 | 본 장치는 니켈 산화광 유효자원 회수공정 중 코발트를 함유한 여액으로부터 코발트를 회수하기 위한 장치로 코발트 함유 용액을 출발 물질로 하여 유기용매 추출제를 이용하여 용매추출을 통해 코발트를 분리하여 순도높은 코발트 용액을 제조 실험하는 장치이다. | ||
| 구성 및 기능 |

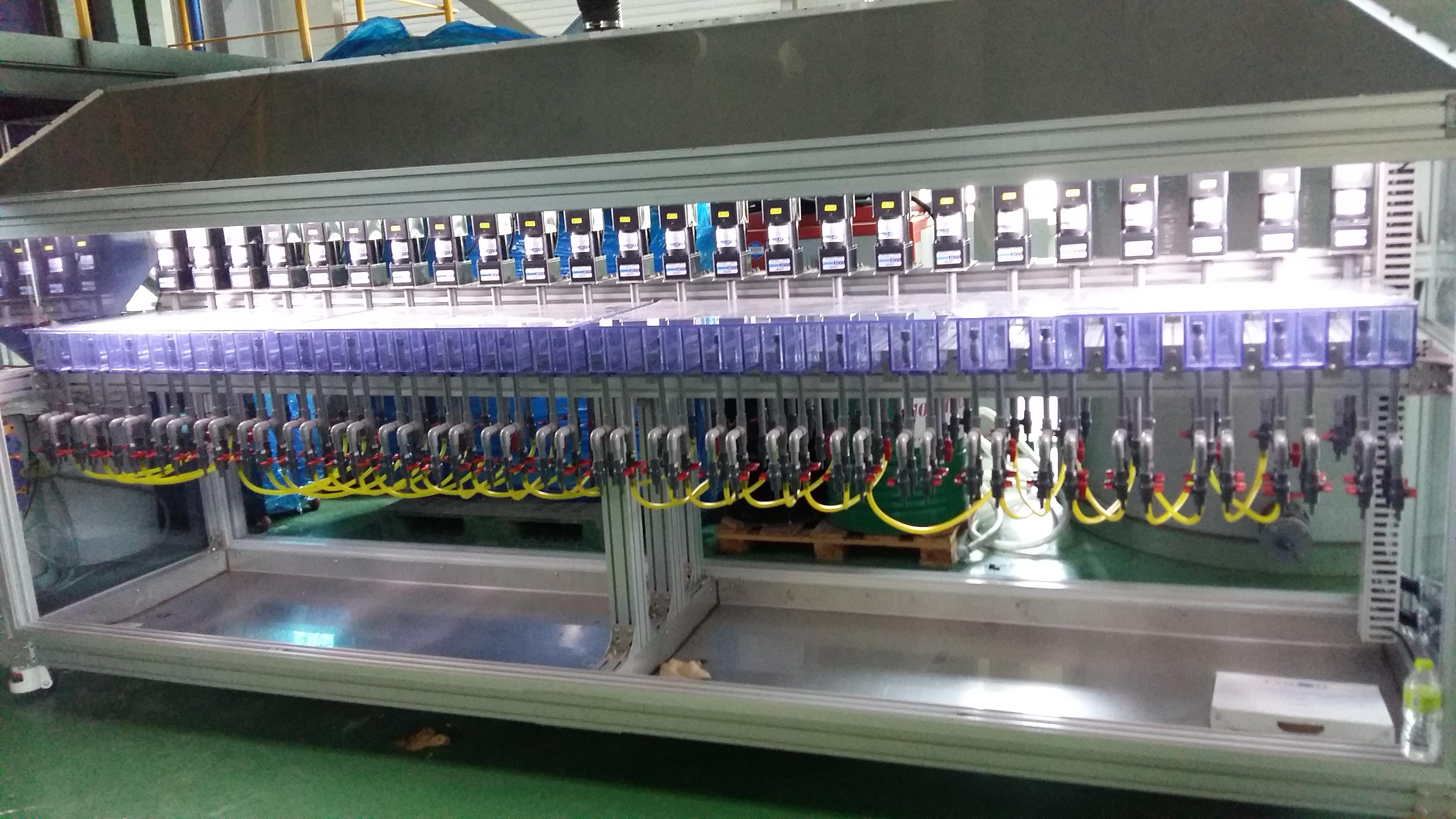

1-1. Mixer Settler Unit Set
가) Mixer Settler Unit - 재질 : 내산용으로 투명한 재질 사용(8t 이상) - Mixer Settler Unit Size : 120*600*120(H) - Mixer Settler Unit Zone Part * Mixing Zone : 0.9 Liter * Settling Zone : 3.4 Liter * Separation Zone : 0.4~0.45 Liter, 수위조절 Line Pipe - Setting Zone : 내부 격벽 설치, 50~80mm 간격 2ea 이상 설치 - Separation Part : 수상Line은 수위조절 가능 필요 (Cab Type 등) - Unit Cover : 내산 재질의 Plate (5t 이상) - 배관 Line : Separation Zone - PVC 10A, 2way Valve Line(2ea) Settling Zone - PVC 10A, Drain Valve Line Mixing Zone - PVC 10A, 3way Valve Line 1-2. Mixing Part 가) Mixing용 감속Motor - Motor Speed : ~ 500RPM 이상 - Motor Controller : RPM 가변 Control - Mixing Impeller : 내산용 재질, Suction & 교반 Type : 디자인 및 성능제시 필요 - Impeller/Motor 등 Frame에 개별 고정 1-3. Control Part 가) Mixer Settler Unit Set 설비의 구동을 위한 전기 및 제어설비 일체 나) 제어용 Local Panel 다) 전원 : 단상 AC220V 라) 교반설비의 Motor Control 및 On/Off 스위치 버튼 |
||
| 사용/활용예 | 본 장치는 <선광 및 하이브리드 제련에 의한 해외 광권의 저품위 니켈산화광 유효자원 회수기술 개발> 과제 중 만들어진 장비로 니켈 산화광 유효자원 회수를 위해 제작되었으며 공정중 발생되는 다량의 Co가 함유된 용액을 용매추출하여 NiSO4 또는 CoSO4등을 제조에 사용 할 수 있으며, Co 뿐만아니라 다른 유가원소들이 함유된 용액을 용매추출법으로 회수하는 방안으로도 활용 가능 하다. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
