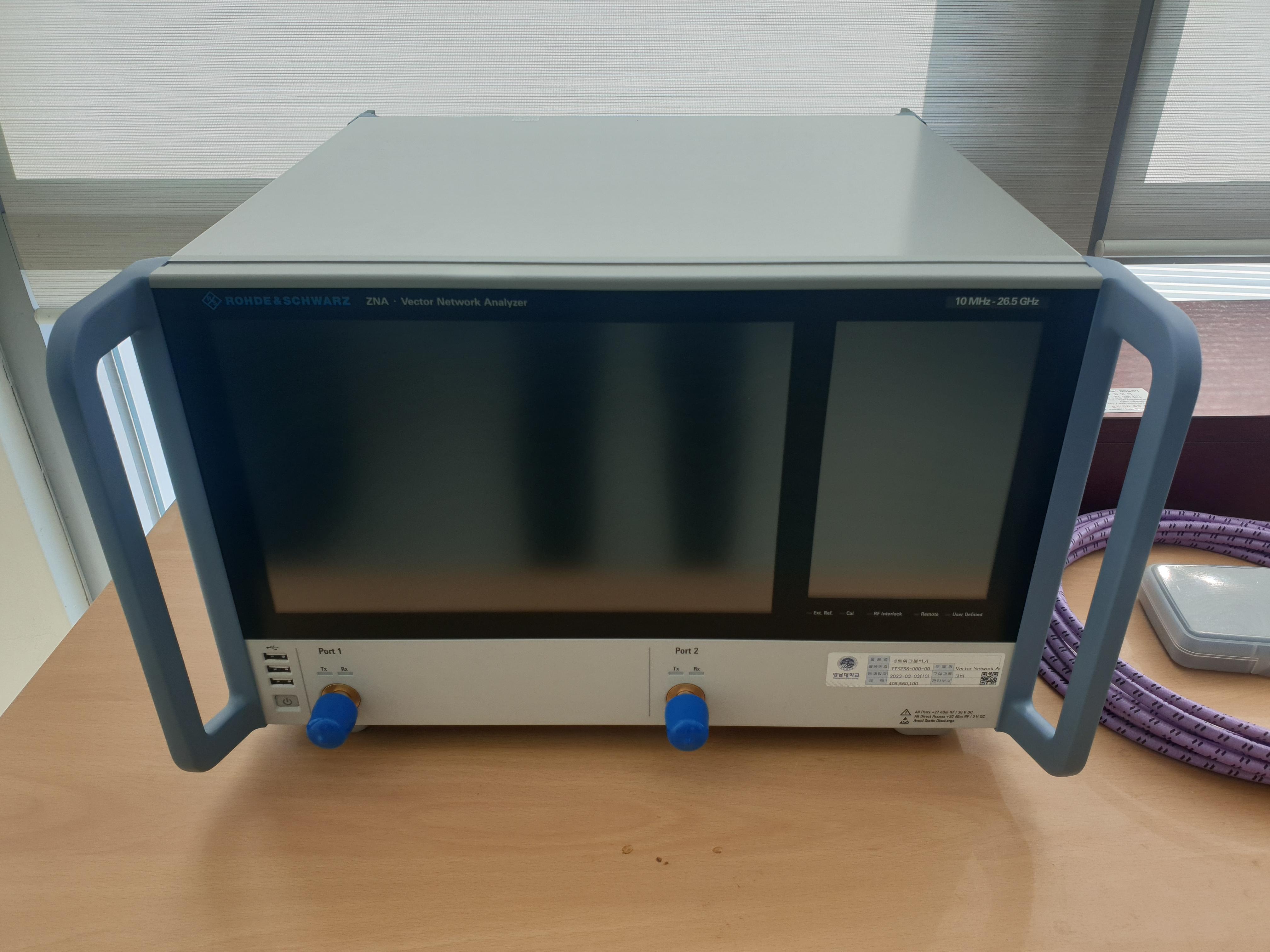

벡터 네트워크 분석 시스템
Vector Network Analyzer System
| GBTP No. | GBREMS-07-0055 |
|---|---|
| NFEC등록번호 | NFEC-2023-03-286325 |
| I-tube등록번호 | - |
| 보유기관 | (재)경북자동차임베디드연구원 |
| 연락처 | 054-339-0060 |
| 대표번호 | - |
장비정보
| 모델명 | ZNA26 | 제작사 | Rohde&Schwarz |
|---|---|---|---|
| 취득일자 | 2023-02-28 | 취득금액 | 405,560,100원 |
| 표준분류 | 전기/전자장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 명산길 97-70 (재)경북차량용임베디드기술연구원 본관 F층
 |
||
| 장비설명 |
○ 시료의 전기적 특성을 측정할 수 있는 계측기인 Vector network analyzer는 시료의 S-parameter(투과율, 반사율 등) 특성을 측정하는데 활용
○ 주파수를 확장해주는 Frequency extender와 측정 지그를 통해 유전율 및 Loss tangent를 측정함으로써 자동차 분야에 적용되는 소재의 성능검증 시 활용이 가능함. ○ 또한, 주파수 확장을 통해 자동차 분야뿐만 아니라 통신, 항공 등 다양한 분야에 적용되는 복합소재 및 신소재의 성능검증에도 활용이 가능함. |
||
| 구성 및 기능 |
○ Vector Network Analyzer, 2 ports 10 MHz to 26.5 GHz
- ZVA-Z110(Frequency Converter WR10 75GHz to 110GHz) - 2ea - ZNA-B8(mmWave converter LO,10 MHz to 26.5 GHz) - ZNA-B26(Direct IF access for R&S®ZNA - H/W opt.) - ZNA-K2(Time domain analysis (TDR) for S/W license) - ZNA-K8(mmWave converter support for S/W license) - ZNA-Z50(Calibration Unit 50 Ohms 9 kHz to 26.5 GHz, 2 ports, 3.5 mm (f)) - ZV-WR10(Calibration Kit WR10 75GHz to 110GHz) - ZV-Z193(RF cable, 50 Ohm, 3.5mm(f)-3.5mm(m), DC to 26.5GHz, flexible, phase stable, 60 inch (1520mm), 1 piece) - 4ea - ZCAK(Millimeter Wave Adaption Kit, consists of power divider and two 90° SMA M/M adapters) - WR-10(SWISS to MCK WR-10 System) |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
