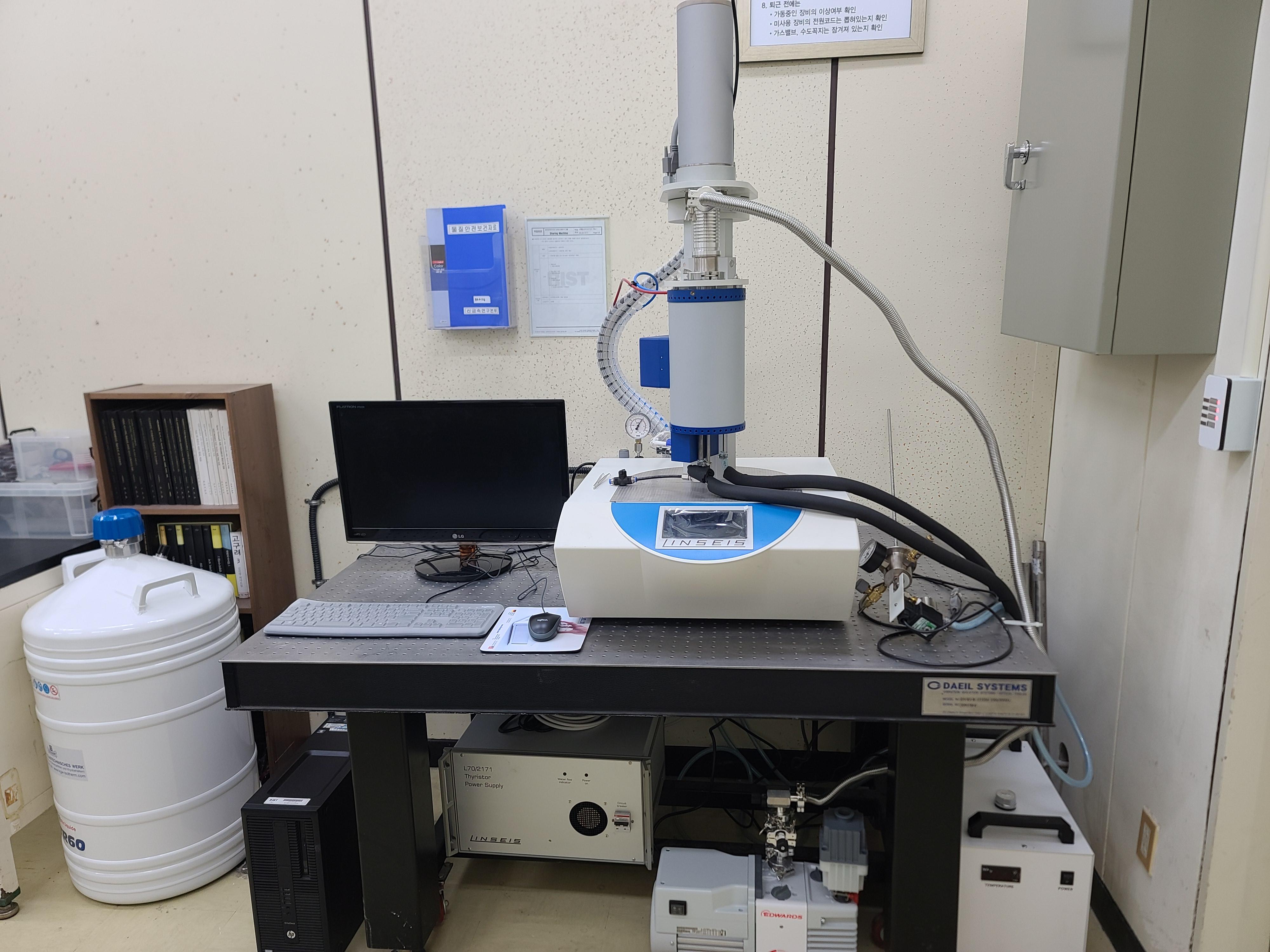

극저온 열팽창계수 측정기
Cryogenic dilatometer
| GBTP No. | GBREMS-05-0288 |
|---|---|
| NFEC등록번호 | NFEC-2023-02-285178 |
| I-tube등록번호 | - |
| 보유기관 | 포항산업과학연구원 |
| 연락처 | 054-279-0994 |
장비정보
| 모델명 | L 75 Vertical | 제작사 | Linseis |
|---|---|---|---|
| 취득일자 | 2023-01-06 | 취득금액 | 93,022,600원 |
| 표준분류 | 물리적측정장비 > 길이/위치측정장비 > 달리 분류되지 않는 길이/위치측정장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 67 포항산업과학연구원 제2연구동 F1층 R2114호
 |
||
| 장비설명 | 본 장비는 Invar 소재의 팽창계수 (CTE), 선열팽창(dL), 유리전이온도(Tg), 연화점(Ts) 상변태의 거동을 측정하여 특정온도 하에서 InVar 소재의 특성을 파악하는 장비이다. 진공 몇 분위기 가스하에서 측정이 가능하다. 운영소프트웨어는 마이크로소프트사의 원도우 11과 호환되어 운영된다. | ||
| 구성 및 기능 | 물품구성은 가열부, 측정부, 검출부, 제어부 몇 운영부로 구성된다. 가열로의 측정온도는-180℃~1000℃, 발열체는 Thermo coax, 열전대는 typek를 사용한다. 측정범위는 ±25,000 ㎛, 분해능은 0.03㎚, 시편크기는 최고직경 19mm 길이 100mm까지 가능하다. 선변형변압센서 (LVDT)와 광학암호기 (optical Encoder)가 내장되어 있다. 온도정확도는 1℃, 온도정밀도 0.1℃, 운영소프트웨어는 마이크로소프트사 원도우 11과 호환되어 운영된다. | ||
| 사용/활용예 | 본 장비는 LNG 선박의 한국형 화물창 국산화를 위화 기술개발을 위하여 사용된다. 선박용 화물창은 -163℃의 극저온 환경에서 액화한 천연가스가 온도상승으로 인해 기하되는 것을 방지하는 시설로, 현재는 프랑스 지티터 (GTT) 기업이 핵심 기술을 독점하고 있고 한척의 엘엔지 (LNG)선을 건조할 때마다 해당 기업에 약 100억원의 기술료를 지급하고 있다. 이에 효율적인 엘엔지(LNG) 수송, 저장, 보급을 위한 엘엔지(LNG) 화물창 국산화에 대한 Invar 소재의 시험평가 실증기반과 연관된 기술개발을 목표로 본 장비를 활용할 계획이다. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
