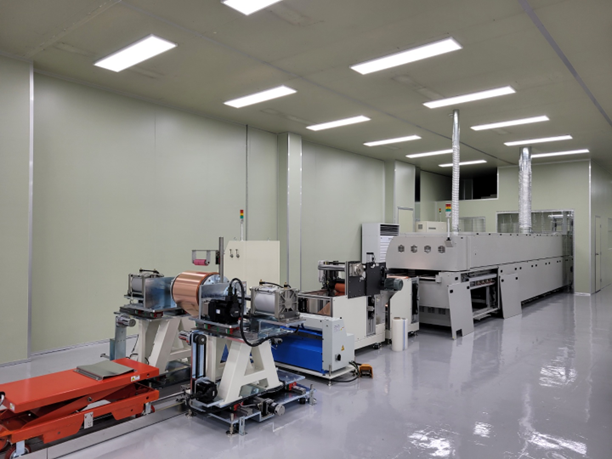

롤투롤 멀티 코팅 자동화 장치
Roll to roll multi coating auto machine
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2023-01-284750 |
| I-tube등록번호 | - |
| 보유기관 | (주)새로닉스 |
| 연락처 | 054-463-7945 |
| 대표번호 | - |
장비정보
| 모델명 | HT-RRMC-450 | 제작사 | 한테크 |
|---|---|---|---|
| 취득일자 | 2022-01-31 | 취득금액 | 723,226,650원 |
| 표준분류 | 기계가공/시험장비 > 성형/가공장비 > 코팅기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 칠곡군 왜관읍 공단로3길 2 (주)새로닉스 나동 F1층
 |
||
| 장비설명 |
- 원자재 재질 : Tough Pitch Copper(C1100 1/2H)
- 원자재 사이즈 : 폭 360㎜, 두께 0.3mm - 원자재 지관 내경(지관 두께) : 300㎜(15㎜) - 원자재 외경(원단 무게) : Max. 705㎜(1,000kg) - 원자재 연결방식 : 언와인더-에어실린더&기계식척, 리와인더-에어실린더&에어척 - Control Type : Auto & Manual Control - 구동 모터 : AC Vector, Servo Motor, 5상 Step Motor - 비상 스위치, 알람, 안전장치 설치 - 장비 재질 : SUS, AL(경질 표면처리), Steel(Powder Coating) - Clean Room : Plasma & Coating Zone - Control Panel : Operating Panel 2ea, Handy 1ea - Dimension : 21,000×4,000×2,500mm(D×W×H) |
||
| 구성 및 기능 |
1) Unwinder System Module
2) Plasma System Module 3) Slot Die & Blade Coating System Module 4) Spray Coating System Module 5) Dryer System Module 6) Rear Tension System Module 7) Laminating System Module 8) Cutting System Module |
||
| 사용/활용예 |
- 본 장비는 열전발전 소자/파워 모듈 양산 공정 중, 타프피치동(Tough Pitch Copper, C1100 1/2H) 원자재에 일정한 두께로 도료를 전사시키는 장비이다.
- 동일 코팅 조건으로 반복 재현이 가능하여 균일한 특성을 갖는 제품 생산이 가능하다. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
