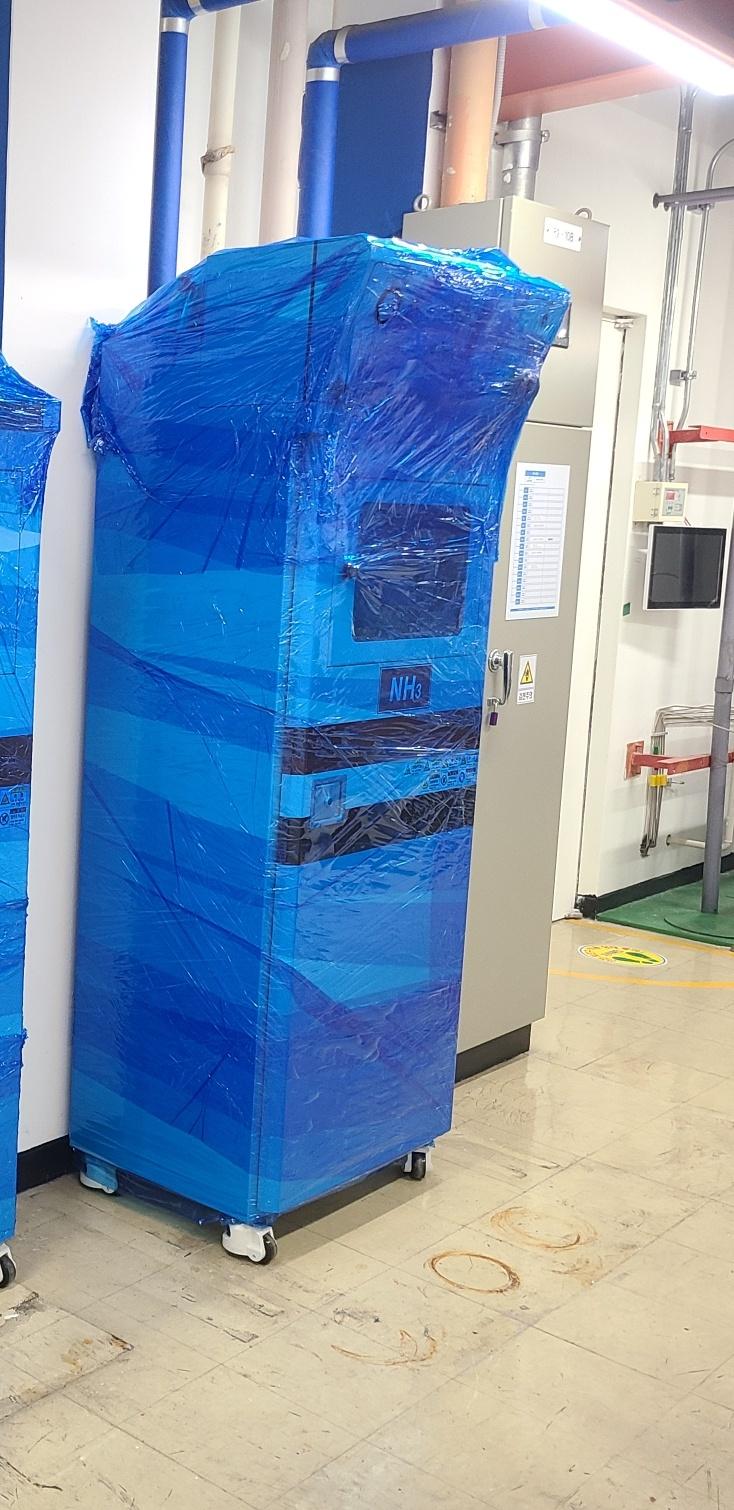

암모니아 안전 가스 보관 캐비넷 및 수소/암모니아 검지 시스템
Ammonia safety gas storage cabinet and Hydrogen/ammonia detection system
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2022-12-283813 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-3651 |
| 대표번호 | - |
장비정보
| 모델명 | 모델명 없음 | 제작사 | (주)세화하이테크 |
|---|---|---|---|
| 취득일자 | 2022-11-22 | 취득금액 | 47,465,559원 |
| 표준분류 | 기계가공/시험장비 > 반도체장비 > 가스공급장치 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 67 (효자동) 산32 포항산업과학연구원 2연구동 F2층 2316호
 |
||
| 장비설명 |
암모니아 고압 액화 가스 보관
- 본 과제를 수행하기 위해서는 ‘암모니아 고압 액화 가스’의 사용이 필수적이며 미 구축시, 과제의 수행 자체가 불가능함. - 2022.06.08. 시행된 고압 가스 안전관리법 시행 규칙 (산업통상자원부령 제 446호) 에 의해, 본 과제에서 활용되어지는 무수암모니아는 “고압 독성 가스”에 해당. - 독성가스 보관 및 활용 시은 위 시행령에 의해 필수적으로 안전밸브 – 긴급차단장치 - 역화 방지 장치, 고압가스용 실린더 캐비닛, 독성가스 배관용 밸브를 포함하는 안전 캐비넷 내부에 설치된 공간 내에 위치해야함. - 본 캐비넷은 “안전밸브-긴급차단장치-역화 방지 장치, 고압가스용 실린더 캐비닛, 독성가스 배관용 밸브”가 포함되어, 고압 독성 가스 보관에 최적화 되어있으며, 동시에 위 안전 관리 법안 준수에 필수적임. - 암모니아 가스는 유출시 치명적인 사고를 유발하기 때문에, 위 캐비넷 구축을 통해 실험 공간과 완벽하게 격리시켜 실험실 안전사고를 사전에 방지하고자 함. - 위 장비를 통해 암모니아 고압 액화가스를 안전하게 보관하고, 무수 암모니아 전해장치 및 암모니아 촉매 평가장치까지 안전하게 공급하여 실험을 원활하게 진행하고자 함. ○ 암모니아 검지 시스템 - 암모니아의 경우 안전하게 무수암모니아 전해시스템으로 공급하는 시스템을 구축하지만, 미반응 암모니아의 실내 유출 가능성은 존재. - 본 과제는 대량의 무수암모니아를 전해하는 시스템을 개발하는 목표을 가지고 있어, 많은 양의 무수암모니아가 반응기로 공급 됨. - 이 과정에서 리킹 등의 원인으로 인해 많은 양의 무수암모니아가 실내로 누출 (가스 상태로 누출) 될 수 있다는 의미를 가지게 되므로 암모니아 가스가 실내에 누출되었을 때, 실시간 감지를 통해 대응할 수 있는 장비의 구축이 필수적임. ○ 수소 검지 시스템 - 무수암모니아 전해를 통해 고순도의 수소와 질소를 생산할 수 있음. - 생산된 수소와 질소를 GC등과 연결하여 반응물을 분석하고, 잔여 물질은 실험실 내부 배기시스템을 통해 완전히 배출시킬 예정임. - Rock type으로 체결되어 있는 장비 및 배기 시스템과의 연결부위에서 수소 가스의 누출이 발생시 실험실 내부에 적체될 시, 수소의 광범위한 발화 범위 (대기압 조건 4% - 75%)로 인한 폭발의 위험이 존재함 - 따라서 이를 미리 감지하고 사고를 방지하고자 함. |
||
| 구성 및 기능 |
○ 자동 가스 교환 시스템
- 2 BT 캐비넷 내 동시 로딩 가능 - 1 BT 사용 완료시 자동 절체를 통한 가스의 연속 공급 가능 ○ 자동 가스 차단 시스템 - 암모니아 가스 누출시 가스 공급라인 차단 및 배기 시스템 오픈을 통한 배출 - 암모니아 가스 누출시 경보 ○ 자동 퍼지 시스템 - 암모니아 가스 라인 내부 진공을 통한 잔류 암모니아 제거 - 질소 등 불활성 가스 퍼지를 통한 내부 배관 부식 방지 ○ 가스 배관 연결 전체 - 암모니아 배관 접합부 용접을 통한 누출 방지 - 암모니아 전용 코팅배관 사용을 통한 부식 방지 ○ 컨트롤 패널 - 캐비넷 상단부 컨트롤 패널을 통해 캐비넷 부품의 이상 여부 파악 및 실시간 상황 파악 가능 - 비상 상황시 사용가능한 긴급정지버튼 ○ 압력 조절 및 배관 염 생성 방지 - 라인히터 및 히팅자켓 설치 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
