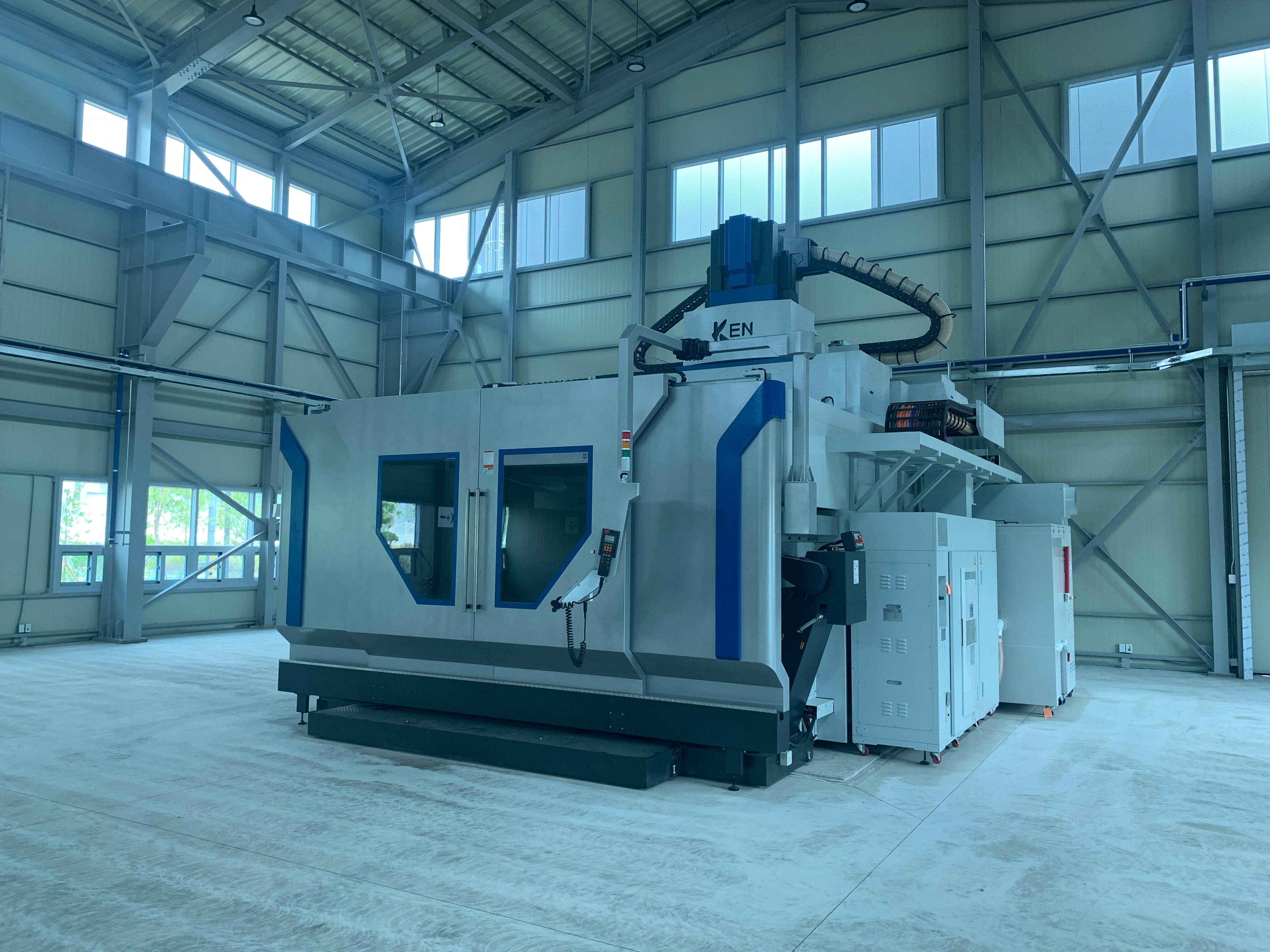

탄소복합재료 복합가공장치
Milling and machining centre for CFRP
| GBTP No. | GBREMS-04-0120 |
|---|---|
| NFEC등록번호 | NFEC-2022-08-280849 |
| I-tube등록번호 | 2206-C-0251 |
| 보유기관 | 경북테크노파크 |
| 연락처 | 054-450-0512 |
| 대표번호 | 053-819-3054 |
장비정보
| 모델명 | COMPACT-2225 | 제작사 | KEN |
|---|---|---|---|
| 취득일자 | 2022-06-08 | 취득금액 | 1,104,866,603원 |
| 표준분류 | 기계가공/시험장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 산동읍 5공단7로 8 탄소성형부품상용화인증센터 시험동 F1층 1호
 |
||
| 장비설명 |
- 탄소복합재료 성형 후 제품에 적용하기 시제품을 가공하는 장비
- 가공 후 전단면을 정리하고 가공 시 CFRP 제품의 delamination 현상을 없애기 위해 고속 밀링 스핀들 시스템 구축 |
||
| 구성 및 기능 |
○ Milling and machining centre for CFRP
Table size(X, Y) : 2,200×2,500mm Stroke(X, Y, Z) : 2,200×2,500×1,100mm Distance between column : 2,950mm T-slot size : M18 Table load capacity : 4,000 Kg/m2 Tool Shank : HSK A63 Max. Spindle revolutions : 18,000rpm Max. Spindle power : 25kW X/Y/Z-Axis Rapid Feedrate : 60m/min X/Y/Z-Axis acceleration : 5m/s2 X & Y-axis type : Linear motor |
||
| 사용/활용예 |
- 탄소복합재료의 RTM, WCM 등 다양한 성형 공법을 적용하여 제작한 최종 시제품을 완성품에 적용하기 위하여 제품의 최종 형상에 맞게 후가공 공정에 활용
- 각종 금형(SKD, 알루미늄) 가공 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
