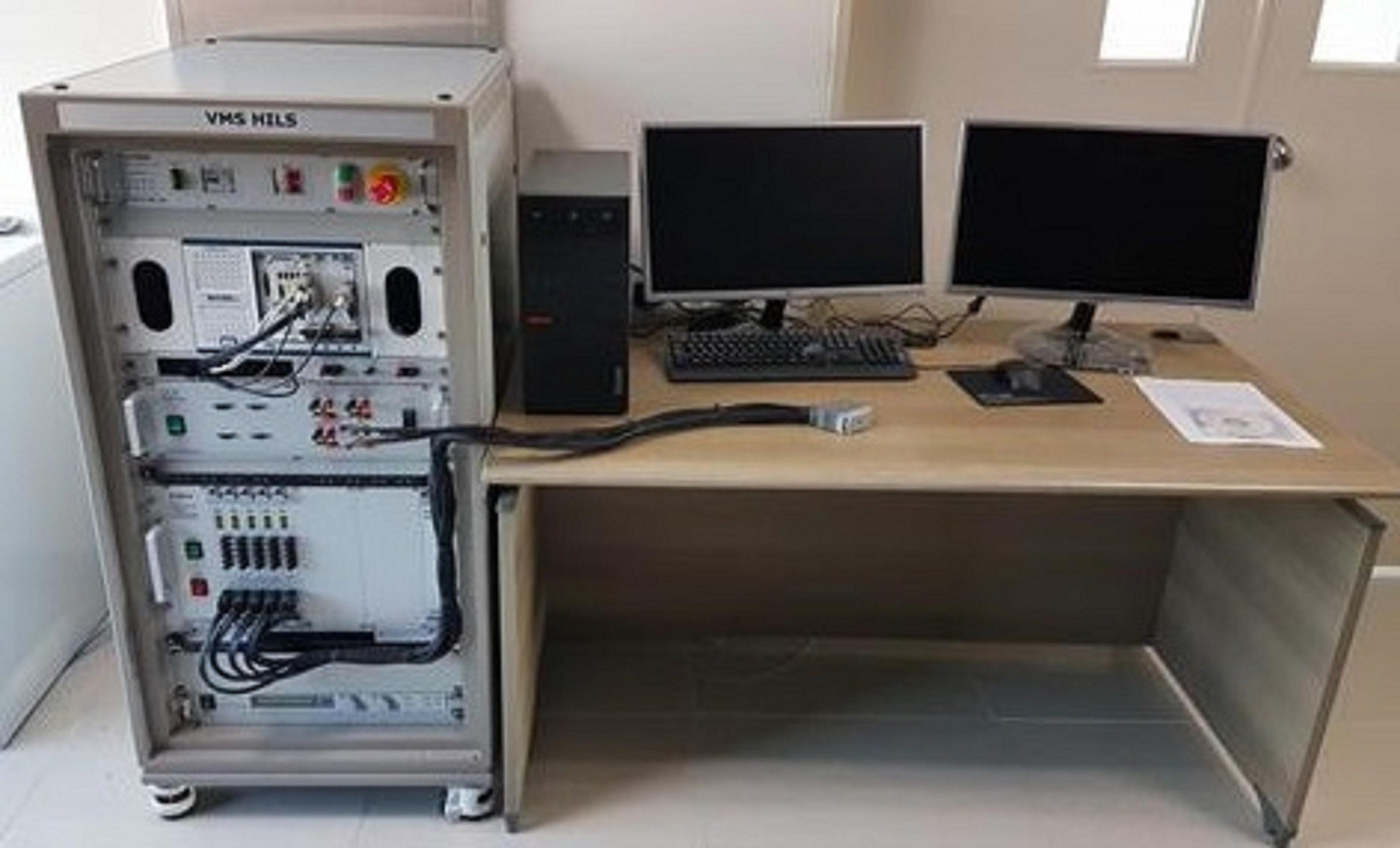

ECU HW 플랫폼 시뮬레이션 장비
ECU Hardware Platform simulation
| GBTP No. | GBREMS-07-0011 |
|---|---|
| NFEC등록번호 | NFEC-2017-02-236213 |
| I-tube등록번호 | 1612-D-0163 |
| 보유기관 | (재)경북자동차임베디드연구원 |
| 연락처 | 054-339-0030 |
| 대표번호 | - |
장비정보
| 모델명 | 모델명 없음 | 제작사 | 컨트롤웍스 |
|---|---|---|---|
| 취득일자 | 2016-12-28 | 취득금액 | 240,172,000원 |
| 표준분류 | 전기/전자장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 명산길 97-70 (녹전동) (재)경북차량용임베디드기술연구원 재단법인경북차량용임베디드기술연구원 연구동 F3 310호
 |
||
| 장비설명 |
- Monitor Test Pattern 및 Blooming 측정 기능 지원
- Point Light Source 측정 기능 지원 - VMS 제어장치 어셈블리 레벨의 입/출력 기능평가 지원 - 내부VMS(IVMS) 제어장치에 대한 기능평가 지원 - 외부VMS(OVMS) 제어장치에 대한 기능평가 지원 - 차량 네트워크(CAN)를 통한 차량 정보 통합 - 통신, 진단, 제어 로직 기능평가 지원 - 신호 및 통신 라인 오류모사 지원(단선/단락) |
||
| 구성 및 기능 |
1) 구성
- Power Control Unit - Power supply - Host computer - Oulet Box - Error Simulation & Signal Conditioning Unit - 영상시험 환경구축 - PXI Chassis & DAQ System - 상용/전용 소프트웨어 2) 성능 - 타 제어 시스템의 시뮬레이션 - 시그날 컨디셔닝 유닛 - OS : Phar Lap ETS - 600W(30V/20A) 프로그래머블 파워 서플라이 - 아날로그 입/출력, PWM 입/출력, 디지털 입/출력, CAN 통신 - Luminance, Contrast Value ISO 16505 규격 만족 데이터 구현 |
||
| 사용/활용예 |
- ISO16505 측정시스템 제어장치에 대한 기능 평가
- Monitor Test Pattern/Blooming 측정 - Point Light Source 측정 - VMS 제어장치 기능평가 - 통신, 진단, 제어 로직 기능평가 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
