용사 코팅 비행 입자 속도 및 온도 계측 장비
Measuring system of temperature and velocity of flying particles for thermal spray
| GBTP No. | GBREMS-05-0025 |
|---|---|
| NFEC등록번호 | NFEC-2017-12-241013 |
| I-tube등록번호 | 1610-F-0367 |
| 보유기관 | 포항산업과학연구원 |
| 연락처 | 054-279-6917 |
장비정보
| 모델명 | SprayWatch 4S | 제작사 | Oseir |
|---|---|---|---|
| 취득일자 | 2016-10-05 | 취득금액 | 42,335,000원 |
| 표준분류 | 화합물전처리/분석장비 > 입자분석장비 > 입자계수기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 동촌동 701-4 화성활성탄 설비 인근 (재)포항산업과학연구원 F1 2143
 |
||
| 장비설명 |
용사코팅 공정 변수에 따른 비행 입자의 온도, 속도, 수밀도 계측으로 코팅 특성과의 연관성 평가 이후 공정 최적화에 따른 비행 입자의 속도 및 온도 계측으로 코팅의 특성을 예측하여 공정 최적화 및 신뢰성, 재현성에 기여하기 위해,

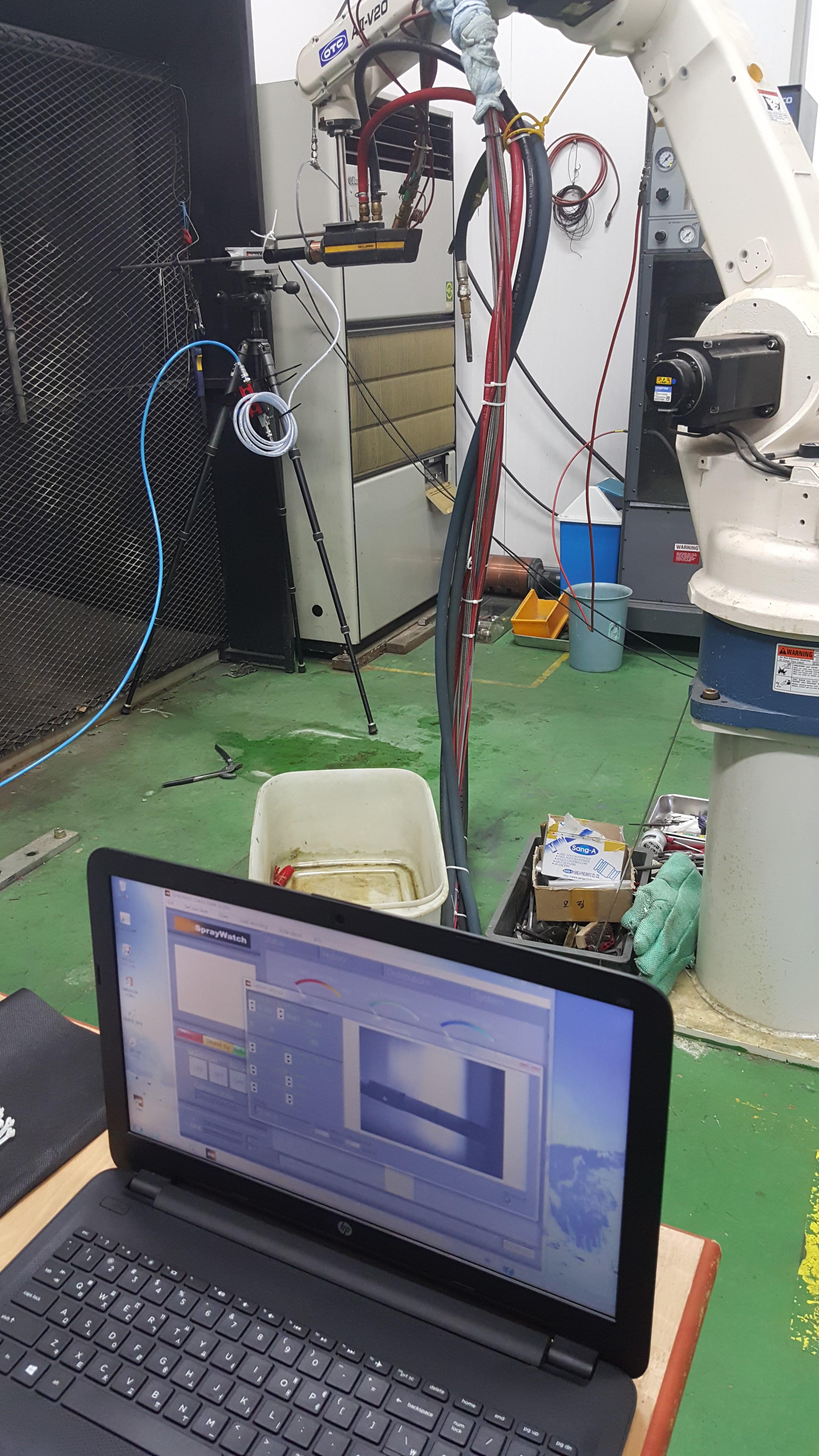

정밀 고속 카메라에 특수 광학 필터를 장착하여 수초 만에 수백개의 비행하는 입자의 속도와 온도를 동시에 측정하여 소프트웨어로 계산하여 표시되는 계측 장비 |
||
| 구성 및 기능 |
Spray Watch 4S HS camera unit
12.5 m cable, PCI card installed in the existing Spray Watch PC APU airfilter assembly1. 비행입자 속도 및온도 계측 장비 - 1SET - 비행입자 속도 및 온도 계측 장비(Camera unit 포함) - APU airfilter assembly 2. Operating Notebook (국산) - 1 SET - 장비 운영에 적합한 사양, 장비 운영에 필요한 프로그램 설치 후 납품 (1) 입자 온도 : 1000~4000 oC, (resolution 1 oC) (2) 입자 속도 : 1~2000 m/sec (resolution 1~5 m/sec) (3) 입자 크기 : 10~200 micrometer |
||
| 사용/활용예 |
- 용사코팅시 사용하는 코팅 분말의 비행시 온도 및 속도를 계측하여 용사코팅 품질 향상 및 신뢰성 향상을 목적으로 사용.
- 고속용사, 플라즈마, 아크 용사 등 다양한 용사코팅 공정에 활용 가능함. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
