고성능박층크로마토그래피시스템
High Performance Thin Layer Chromatography System
| GBTP No. | GBREMS-11-0156 |
|---|---|
| NFEC등록번호 | NFEC-2017-06-238256 |
| I-tube등록번호 | 1701-B-0115 |
| 보유기관 | (재)경북바이오산업연구원 |
| 연락처 | 054-850-6932 |
장비정보

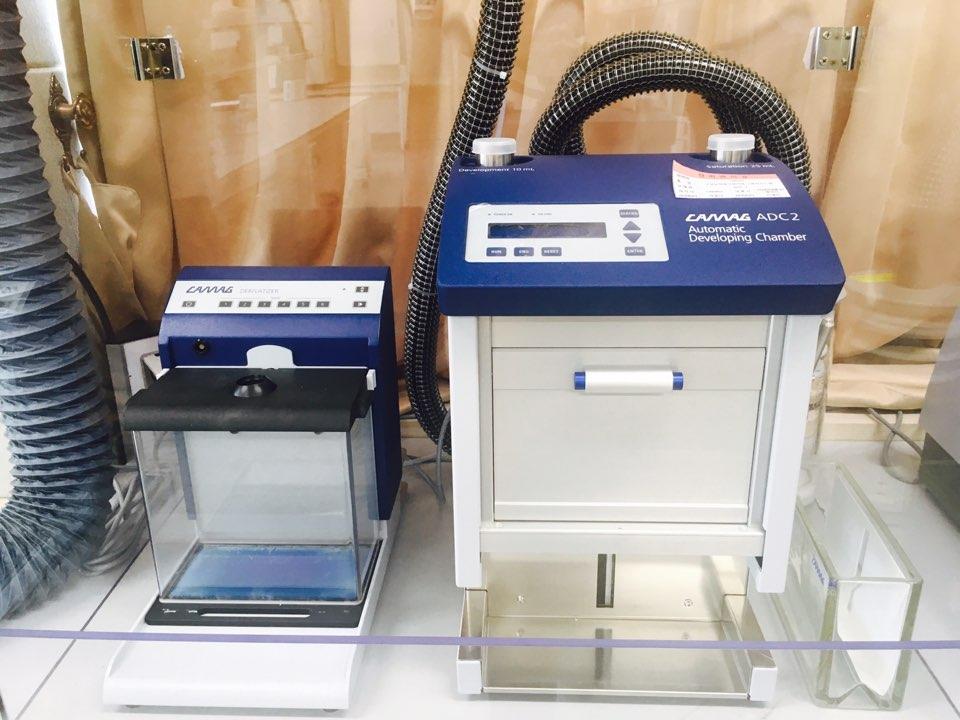

| 모델명 | ATS 4/ADC 2/TLC VISUALIZER/CHROMATOGRAM IMMERSION DEVICE | 제작사 | Camag |
|---|---|---|---|
| 취득일자 | 2017-01-25 | 취득금액 | 170,660,460원 |
| 표준분류 | 화합물전처리/분석장비 > 분리분석장비 > 박막크로마토그래피 | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 풍산읍 산업단지2길 5 경북바이오산업연구원 GIB-2동 FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF1층
 |
||
| 장비설명 | 식품/의약품 및 천연물의 다양한 성분의 분리를 위해 사용되는 TLC 및 HPTLC plate에 시료를 정확한 양과 밀도로 점적하여, 전개 후 TLC상에 분리된 샘플(spot)을 TLC Scan을 이용 검출하고, winCATS software에 의해 정량 및 정성분석이 가능한 시스템입니다. 그 외에도 database와 검출 spectrum의 비교분석을 통해 동일성의 측정 및 다양한 분석자료를 얻을 수 있다. 현재의 HPTLC는 종전의 TLC와 비교하여 모든 부분이 완전자동화 되어 좀 더 간편하고 효율적이며, 다양한 분석연구에 사용할 수 있다. | ||
| 구성 및 기능 |
1. 자동점적 시스템
1) 점, 선, 사각 점적이 가능 2) 시료의 응용 부피 (1) 한점 점적 시 0.1 에서 5㎕ 적용 가능: 접촉 점적 (2) 스프레이 방식에 의해 0.5 에서 50㎕이상 가능 : 선이나 사각점적 2. 자동용매전개시스템 1) TLC 전개과정이 자동화되어 있다. 2) 습도조절을 통해 일정한 크로마토그램을 얻을 수 있음. 3) 챔버의 포화를 사전에 이룰 수 있도록 되어 있음. 4) 전개거리를 자동으로 셋팅하여 CCD 검출기에 의해 무인으로 검출 3. HPTLC 분석시스템 1) 새롭게 디자인된 광원(illumination unit): Direct visible/white light, UV 254, UV 366, visible/white transmitted light 2) 강력한 고 분해능의 12bit CCD camera - 4095 linear intensity levels - Transfer rates : below 1s 4. TLC Scanner System 1) Measurement mode : Measurement of reflection, absorbance and fluorescence mode 2) Object formats : up to 200 x 200 mm 3) Extended spectral range : 190 900 nm 4) Optimized scanning/measurement stage for even better reproducibility 5) 36 track, 100 substance measurements 6) Data step resolution : 25 200 μm |
||
| 사용/활용예 |
천연물 시료 등을 TLC에 자동 점적한 후 이동상으로 분리시켜 발색 또는 다양한 파장으로 분석함으로써 천연물에 포함된 수백, 수천 가지의 유효성분을 용이하게 분석에 활용.
기존 분석 database를 활용하여 비교분석이 가능하므로, 천연물 유용성분의 탐색과 기능성분의 정성 및 정량에 대한 예측 등에 효과적으로 활용할 수 있음 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
