이동형 A/B/C-Scan 비파괴검사 System
Portable A/B/C-Scan NDT System
| GBTP No. | GBREMS-04-0114 |
|---|---|
| NFEC등록번호 | NFEC-2022-07-279996 |
| I-tube등록번호 | 2207-C-0014 |
| 보유기관 | 경북테크노파크 |
| 연락처 | 053-850-7708 |
장비정보
| 모델명 | Dolphicam 2 | 제작사 | Dolphitech |
|---|---|---|---|
| 취득일자 | 2022-04-26 | 취득금액 | 116,515,310원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 초음파검사장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 진량읍 공단11로 107 (재)경북하이브리드부품연구원 탄소설계해석센터 F1층 비파괴검사실호
 |
||
| 장비설명 |
초음파 탐상 NDT (non-destructive testing, 비파괴 검사)

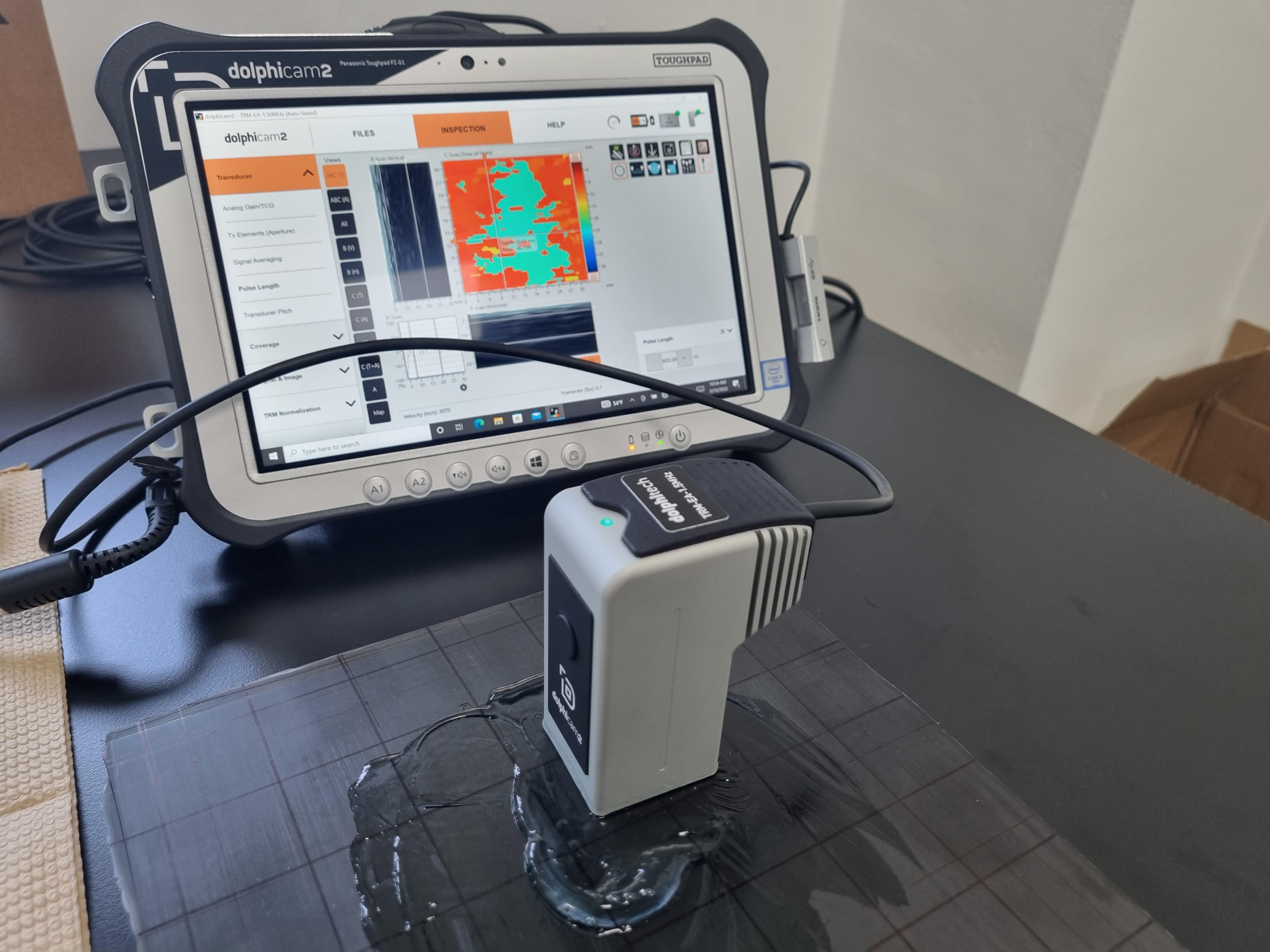

- 초음파 음향 임피던스가 시료내의 다른 경계면에서 반사, 굴절하는 현상을 이용하여 대상의 내부에 존재하는 불연속(결함)을 탐지하는 시험 - 육안으로 판별 불가능한 CFRP 제품의 표면 및 내부결함을 검출 할 수 있는 비파괴 검사 - 해당 비파괴 검사 장치를 Portable형태로 구성하여 휴대 및 이동의 용이성을 부가하였으며, 신속한 제품의 검사가 가능하도록 장치를 구성한 장치가 이동형 A/B/C-Scan 비파괴검사 System임. CFRP의 결함검출에 가장 최적화되어 있으면서도 GFRP 및 Metal까지 적용이 가능한 장비 |
||
| 구성 및 기능 |
○ Black Box Dimensions : 200 * 130 * 32mm
○ Transducer Module Dimensions : 84 * 40 * 40mm ○ Total weight : 3045 grams ○ Display / OS / Software : Touch screen 10.1“ / windows 10 / dolphicam2 software ○ Operation temperature : - 0 ℃ ∼ 40 ℃ ○ Transducer type : Matrix (2D-array) ○ Transducer array/element : 128 * 128 / 16,384 ○ Transducer pitch / resolution : 250㎛(10mils) ○ Receiver channals : 32 (parallel acquisitions) ○ Receiver bandwidth : 0.5 MHz ∼ 15 MHz ○ Test environment : Dry and wet coupling ○ Scans / visualisation-modes - A-scan - B-scan(Vertical/Horizontal) - C-scan(Amplitude/Time-of-flight) 3D (ToF) - Stitch view ○ Transducer Modules - 1.5MHz, 2.5MHz, 3.5MHz, 5.0MHz, 8.0MHz, 10.0MHz ○ NDT Material - CFRP, Metal, multi material, etc. - CFRP plate (1∼40 mm) test Transducer Modules recommendation : 3.5MHz |
||
