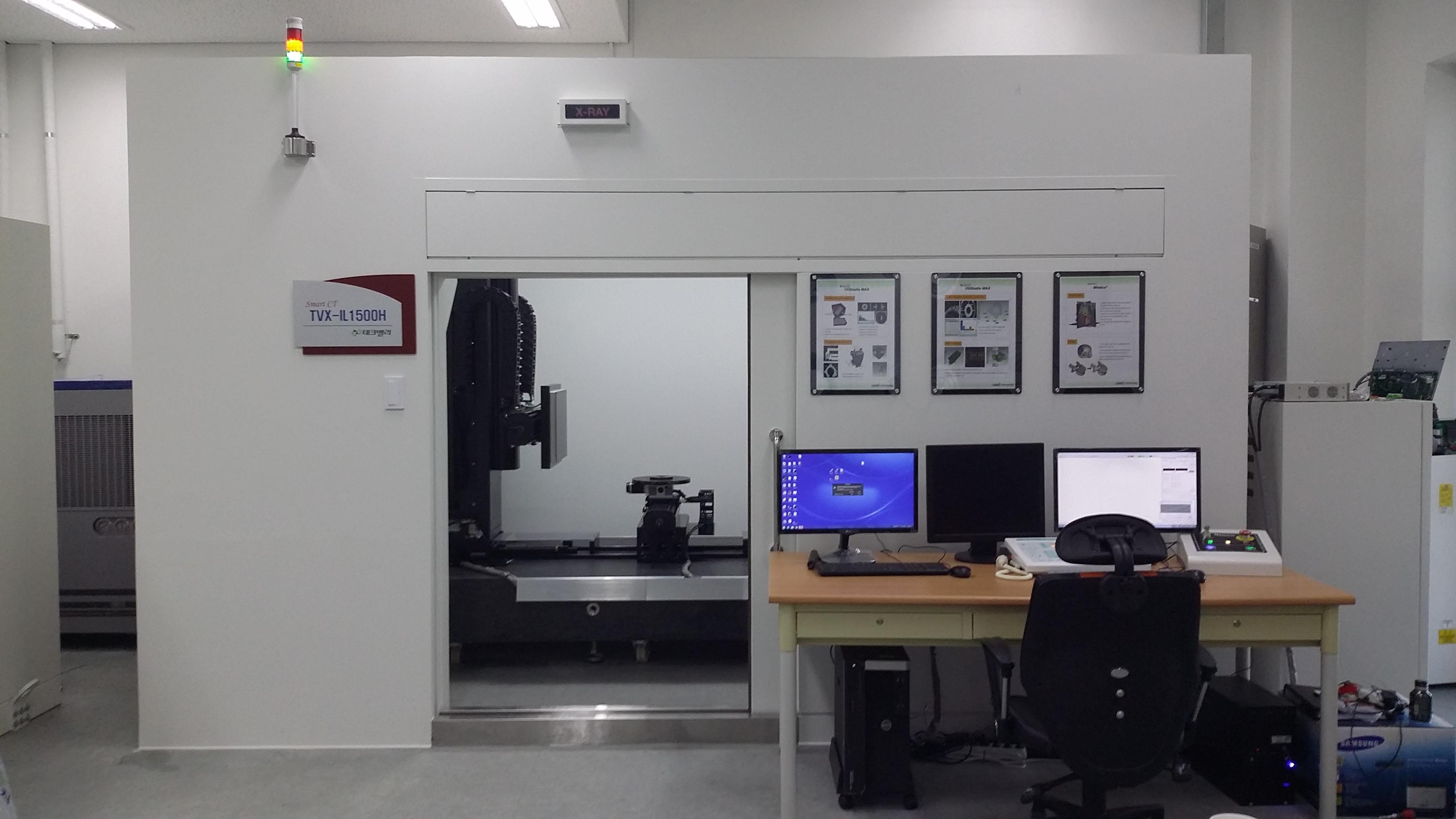

X선 차폐실
XRay Shielding room
| GBTP No. | GBREMS-12-0068 |
|---|---|
| NFEC등록번호 | NFEC-2017-04-237515 |
| I-tube등록번호 | 1606-H-0434 |
| 보유기관 | 구미전자정보기술원 |
| 연락처 | 054-467-8014 |
장비정보
| 모델명 | 모델명 없음 | 제작사 | 한일원자력㈜ |
|---|---|---|---|
| 취득일자 | 2016-06-24 | 취득금액 | 20,130,000원 |
| 표준분류 | 환경조성/생산/사육시설 > 방사능처리/차폐시설 > 방사능차폐시설 | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 구미대로 350-27 (신평동) 188 구미전자정보기술원 IT의료융합기술센터 F1 102
 |
||
| 장비설명 | 내부에 X－선 발생기 또는 X－선 관장치를 설치하여 차폐실 내에 시험체를 넣고 촬영할 수 있도록 충분한 차폐 두께를 가진 X－선 방호용 차폐실. 문에 스위치를 설치하여 인터록(interlock) 장치로 되어 있으며, 대체로 문이 열리면 X－선의 조사가 정지되도록 되어 있다. | ||
| 구성 및 기능 |
1. Room Size : 4,500 × 4,900 × 3,500 mm 차폐룸 크기 (2,500 × 2,500 × 2,700 mm)
2. 차폐두께 : 연판 2mm 1) 차폐부위 : 벽체(4면) 2) 연판 차폐공사는 시방서에 승인된 시공도에 준한며, 다른 공종과 연결되는 장소에도 연속적으로 설치하여야 한다. 3) 납판의 연결부분의 덧대기 유효 겹침폭은 최소 20~30mm 이상으로 한다. 4) 연판 설치는 피스등을 사용하여 부착시킨다. 부착시 첫째 연판과 둘째 연판을 20mm ∼ 30mm 정도 겹친다. 상,하,좌,우 연판을 동일하게 20mm ∼ 30mm 정도 겹치는 것이 시공 방법의 원칙이다. 5) 연판이 겹친 부분은 수소와 산소 가스로 용접하여, 전체가 한 장의 연판으로 시공 되어야 완전 차폐가 되며, 고정된 콘크리트못은 그 위에 동일한 재질의 연판 캡을 씌워 완전히 밀폐시킨다. 6) 연판의 모든 용접은 상,하,좌,우 100m/m 간격으로 수소와 가스로 용접한다. 이때 용접시 연판의 구멍 등 파손에 주의한다. 3. 차폐도어 설치 1) 도어 Size : 1000(W)*2100(H), 2) 수동 Swing Door Type 3) 재질 : 철판 1.0T(양면)+연판2T, 지정색마감 4) 철판을 사용한 방화문을 사용하며, 연판은 차폐문이 설치되는 차폐벽과 동일한 X-선 흡수율을 가져야 된다. 5) 문틀의 내부 차폐벽에 설치된 연판과 동일한 두께의 연판을 시공한다. 6) 문틀에 부착되는 연판은 인접한 벽체의 차폐용 연판과의 겹침 이음을 위하여 충분히 너비를 확보한다. 4. 연유리(lead glass)설치 1) 연유리 Size : 600(W)*400(H)*1장 2) 연당량 2.1mmPb 이상인 제품을 사용함을 원칙으로 한다. 3) 차폐벽이나 차폐문에 설치하는 관측창은 철재 사용하고, 시야를 최대한 넓게 확보하도록 설치하며, 관측창으로 사용되는 연판은 차폐벽과 동일한 두께로 한다. 4) X-선 차단용 투명 연유리는 단층 또는 복층 구조로써 연유리가 설치되면 차폐벽과 동일한 차폐성능을 보유하여야 한다. 5. 추가 설치물 1) 설치장소의 바닥에 데코타일 설치(4,000mm ×4,900 mm) 2) 차폐실 내부 및 컨트롤 룸내에 조명설치 3) 차폐실 내부에 에어콘 연결공사(에어콘 제공) 4) 컨트롤룸 벽면 폐인트 공사 등 |
||
| 사용/활용예 |
- 원자력법규에 따라 방사선의 위해를 허용 기준치 이하 환경을 조성하기 위한 공간으로서 관련 장비 개발 시 평가 환경을 조성
- X-ray 촬영, DR(Digital Radiography)용 Detector 개발 시 개발 공간으로 활용 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
