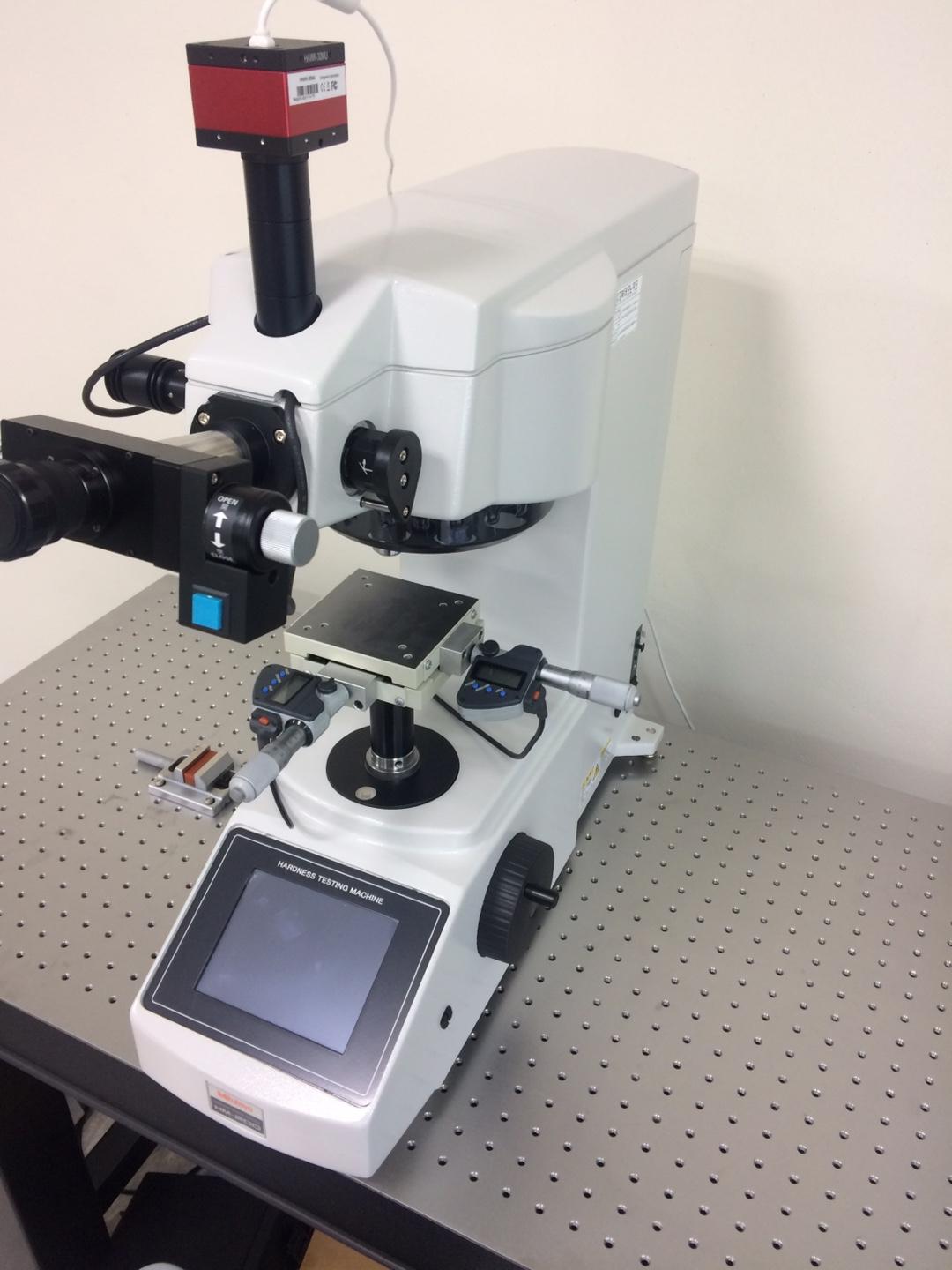

마이크로 비커스 경도기
Micro vickers hardness testing machine
| GBTP No. | GBREMS-03-0124 |
|---|---|
| NFEC등록번호 | NFEC-2017-06-238014 |
| I-tube등록번호 | 1702-C-0196 |
| 보유기관 | 경북테크노파크 |
| 연락처 | 054-634-6593 |
장비정보
| 모델명 | HM-210A | 제작사 | Mitutoyo |
|---|---|---|---|
| 취득일자 | 2017-02-24 | 취득금액 | 27,872,460원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 경도시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영주시 풍기읍 동양대로 145 (재)경북테크노파크 창업보육센터 DYU타워 F6 8603
 |
||
| 장비설명 |
1. 시험하중은 10 gf ~ 1000 gf 까지 지원하며, 사용자가 임의의 하중을 선택하여 시험할 수 있는 무단계 하중시스템
(1gf~ 100gf는 1gf 단위로 하중 조절 가능, 100gf~ 1000gf는 10gf 단위로 하중 조절 가능) 2. 시험 하중 임의 선택 기능으로 경도 측정 시 가장 좋은 압흔 크기인 화면의 70%에 맞추기 용이하며, 박판 시료 측정 시 최적의 측정 하중 선택 가능 3. 경도 시험 시 압입 깊이를 알려 주어 표면 측정이 어려운 탄소 섬유나 투명 소재의 경도 측정 가능 4. 2개의 압자 및 4개의 대물렌즈가 동시에 장착할 수 있어 향후 다양한 시험에 대한 대비 5. JIS B 7725 / ISO 6507-2 / ASTM E 384을 만족 6. Kc(파괴인성치) 측정기능의 내장으로 세라믹 등 소재에 대한 파괴인성치 측정 가능 7. 운영 소프트웨어가 한글화 되어 있어 사용자가 보다 편리하게 사용하고 문제를 빨리 인식하여 조치 8. 경도시험의 관찰 및 압입의 과정이 자동으로 진행되어 사용자의 보다 편리하게 측 9. 측정데이터를 다양한 성적서 폼(Form)으로 작성가능 10. 압자와 대물렌즈와의 회전은 모터 드라이브 형식에 의한 자동회전 및 수동회전이 동시에 가능하며 모든 대물렌즈는 측정과 관찰이 모두 가능하고 관찰과 동시에 Indentation이 자동으로 가능 11. 대물렌즈는 추후 사용자가 간단하게 교체 및 추가할 수 있도록 표준화 12. 렌즈는 장초점 렌즈가 장착되어 높이가 일정하지 않은 시료 측정 시에도 시료의 표면 보호 (10배 렌즈: 11mm 이상, 20배 렌즈: 5mm 이상, 50배 렌즈: 2.5mm 이상 이상) 13. 조명 장치는 전기 소모량이 적으며 발열이 적고, 수명이 긴 백색 LED가 장착 14. 경도 분포를 색이 다른 그래프로 볼 수 있어 경도 분포를 한 눈에 확인이 가능.(mapping) 15. 경도 곡선 그래프가 있어, 침탄 깊이 확인이 용이. 16. 측정값을 다른 경도 값으로의 환산이 가능하며 연산 및 통계 처리 기능이 표준 사양. |
||
| 구성 및 기능 |
1. Main bady : 1set
2. Motor drive X- Y stage (50㎜ × 50㎜ stroke) : 1pc 3. AVPAK : 1copy 4. Camars : 1pc 5. PC : 1set 6. Objective Lens (10X, 50X) : each 1pc 7. Test block (700) : 1pc 8. Standard vise with fixing screws : 1set 9. Base block for specimen (Bakelite) : 1pc 10. Spare fuse : 1pc 11. Power supply cord : 1pc 12. Precision screw driver, No.2 : 1pc 13. Hex driver, 1.5/2.5㎜ : 1ea 14. Hex spanner, 2.5/3/ 4㎜ : 1ea 15. Cross- recessed screw driver : 1pc 16. Camera adapter : 1pc 17. Accessory box : 1pc 18. Dust cover : 1pc 19. Instruction manual(Kor/Eng) : each 1pc 20. Inspection certificate for hardness tester : 1pc B. 측정시스템(Measuring Software) 1. Data Measure/Analysis Program : 1copy 2. USB camera : 1pc 3. C-mount adapter : 1pc 4. Camera cable : 1pc 5. RS-232C cable : 1pc Ⅲ. 성능 및 사양 A. Hardness tester main unit (Specification) 1. Test force range : 10, 20, 30, 50, 100, 200,300, 500, 1000gf (9 Steps) (10g~100g Test Load : Settable per 1g unit 100g~1000g Test Load : Settable per 10g unit) 2. Control method : Electromagnetic force control system, Automatic Loading Cycle (loading- duration- unloading) 3. Indenter approach speed: Variable between 2 and 60 μm/s Can be set in 1μm/s increments (only for 30 gf or smaller; Fixed at 60 μm/s for 31 gf or greater) 4. Test force loading time : 1- 99s Can be set in 1s increments 5. Test force dwell time : 0-999s Can be set in 1s increments 6. Test force unloading time: 1- 99s Can be set in 1s increments 7. Test force control Electromagnetic (voice coil) 8. Test force switching : AVPAK(S/W) 9. Turret drive :Both Motorized and Manual operation 10. Software functions -Tester and turret control functions -Hardness conversion, compensation for curved surface, -Pass/Fail determination, and statistical calculation -Contrast level meter -Simple operations -Analysis and repo |
||
| 사용/활용예 |
- 경량 알루미늄 소재기반 융복합 물질 경도 평가
- 결량 알루미늄 소재기반 융복합 물질의 영처리 공정의 적절성 평가 - 경량 알루미늄 소재의 성형성 및 가공성의 정밀도, 난이도 평가 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
