다이나모미터
Dinamometer
| GBTP No. | GBREMS-12-0049 |
|---|---|
| NFEC등록번호 | NFEC-2017-06-238056 |
| I-tube등록번호 | 1703-F-0226 |
| 보유기관 | 구미전자정보기술원 |
| 연락처 | 054-460-9121 |
| 대표번호 | 054-479-2002 |
장비정보
| 모델명 | HD-710-7NA-0130 | 제작사 | Magtrol |
|---|---|---|---|
| 취득일자 | 2017-03-09 | 취득금액 | 87,332,800원 |
| 표준분류 | 물리적측정장비 > 힘/토크/압력/진공측정장비 > 동력계 | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 구미대로 350-27 구미전자정보기술원 IT의료융합기술센터 F2층 205
 |
||

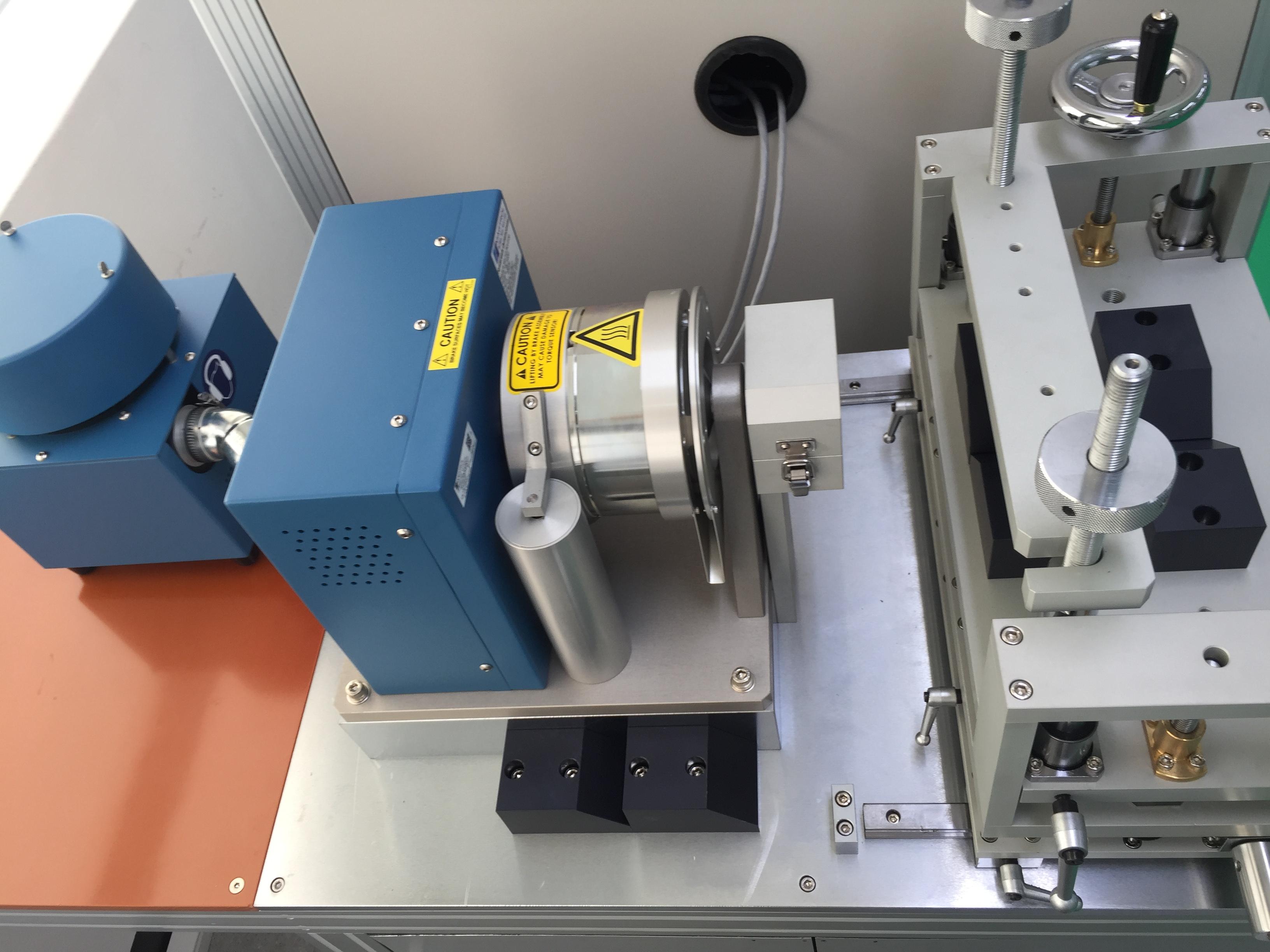

| 장비설명 | 모터의 주요 성능인 RPM(Round per minute)과 토크(Toque), Hysteresis를 측정할 수 있고 모터 동작시 전류 소모정도를 측정할 수 있다. 모터 연구개발 이후 목표로 하는 성능에 도달했는지 여부 및 현재 사용하고 있는 모터의 문제점을 찾아 낼 수 있으며 의료기기 핵심부품인 고성능 모터를 연구개발할 수 있는 기반이 될 수 있다. | ||
| 구성 및 기능 |
<시스템의 구성>
1. Hysteresis Dynamometer 1.5kW 1 set 2. Dynamometer Programmable controller 1 ea 3. Power Measurement Unit 1 ea 4. DC Power Supply 10KW 1 ea 5. Fixture & test bed 1 ea 6. Test system operating software 1 set <시스템의 세부사양> 1. Hysteresis Dynamometer 1.5KW 1) 토크 measuring range : Max 3.1N.m 2) 회전수 measuring range : Max 25,000 RPM 3) 출력파워 range : Max.1.5KW 4) Brake type : Hysteresis type 5) 시스템 정밀도 : ±0.25% 6) 관성 모멘트 : 5.51 x 10-4 Kg.m2 7) 토크 측정 온도 조건 : -40℃ ~ 85℃ 8) Drag Torque De-energized : 0.013N.m 9) 냉각 방식 : 공냉식(블로어사용) 2. Dynamometer Programmable controller 1) 토크, 회전수 제어 방식 : PID 제어 (Programmable Digital PID Values) 2) 부하장치 제어를 통해 토크제어 및 회전수 제어가 각각 가능하여, 출력파워까지 계산해 내는 장비. 3) 전원 : 120/240 V 60/50 Hz 4) 소비전력 : 75 VA 5) 작동 온도 : 5 ºC to 40 ºC 6) 습도 : < 80% 7) 채널 : 2채널 연결이 가능. 8) Hysteresis, Eddy-current, Powder 방식의 모든 Magtrol 다이나모미터 및 토크센서 제어 가능. 9) 토크, 회전수 Analog 출력 가능 : For interface with a data acquisition system or strip chart recorder 10) 토크, 회전수 제어 방식 : PID 제어 (Programmable Digital PID Values) 11) 경고 알람 기능 : For power, speed, torque, temperature, air flow, water flow, electrical overload and external inputs 12) 동력계 과부하 방지 Protection 기능 13) 외부 입력 ± 10 V DC Analog Input : For additional transducer 14) Interfaces: RS-232 and IEEE-488 15) Closed Box Calibration 16) Rack Mounting: 19" (482.6 mm) with handles |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
