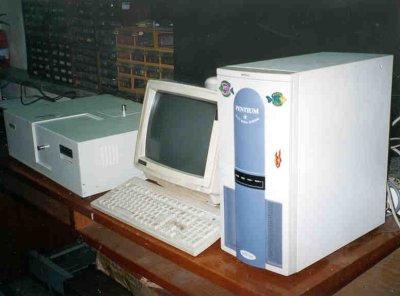

분광분석기
Spectropolarimeter
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-1999-06-023794 |
| I-tube등록번호 | - |
| 보유기관 | 영남대학교 |
| 연락처 | 053-810-2537 |
장비정보
| 모델명 | Spectropolarimeter Model 219 | 제작사 | Mcpherson |
|---|---|---|---|
| 취득일자 | 1985-03-25 | 취득금액 | 35,374,000원 |
| 표준분류 | 화합물전처리/분석장비 > 분광분석장비 > 달리 분류되지 않는 분광분석장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 대학로 280 (대동) 214-1번지 영남대학교 제1과학관 F1 응용광학실험실(Ⅰ) (110호)
 |
||
| 장비설명 |
특징
광원의 스펙트럼에 대한 정확한 분석을 함으로써 광원의 파장을 측정한다. VUV-UV-VIS(Vacuum Range) 파장 대역을 측정한다. 여러 파장 대역 및 특정 파장 대역을 측정한다. 그리고, 측정한 data로서 display가 가능하다. 구성및성능 Czerny Turner Corrected Loci` optical system과 microchannel plate diode array accessory들을 포함한 monochromator, spectrograph, and polychromator장치와 ＂SNAP-IN＂ Grating, (US Pat. 3433557), Vacuum tight housing등으로 구성되어 있다. Focal Length : 0.5 meter Angle between entrance and exit beams : 0. 90 or 180 degrees f/No. : 8. 7 Wavelength Range : 105 nm to 72 um Grating Size : 50 mm x 50mm Wavelength Accuracy (with 1200 G/mm grating) : +/- 0.005 nm Focal Plane : 35 mm x 100 mm film or 2＂ x 4` plate 활용분야 VUV-UV-VIS(Vacuum Range) 파장 대역을 측정한다. |
||
| 구성 및 기능 | Czerny Turner Corrected Loci` optical system과 microchannel plate diode array accessory들을 포함한 monochromator, spectrograph, and polychromator장치와 ＂SNAP-IN＂ Grating, (US Pat. 3433557), Vacuum tight housing등으로 구성되어 있다. Focal Length : 0.5 meter Angle between entrance and exit beams : 0. 90 or 180 degrees f/No. : 8. 7 Wavelength Range : 105 nm to 72 um Grating Size : 50 mm x 50mm Wavelength Accuracy (with 1200 G/mm grating) : +/- 0.005 nm Focal Plane : 35 mm x 100 mm film or 2＂ x 4` plate | ||
| 사용/활용예 | VUV-UV-VIS(Vacuum Range) 파장 대역을 측정한다. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
