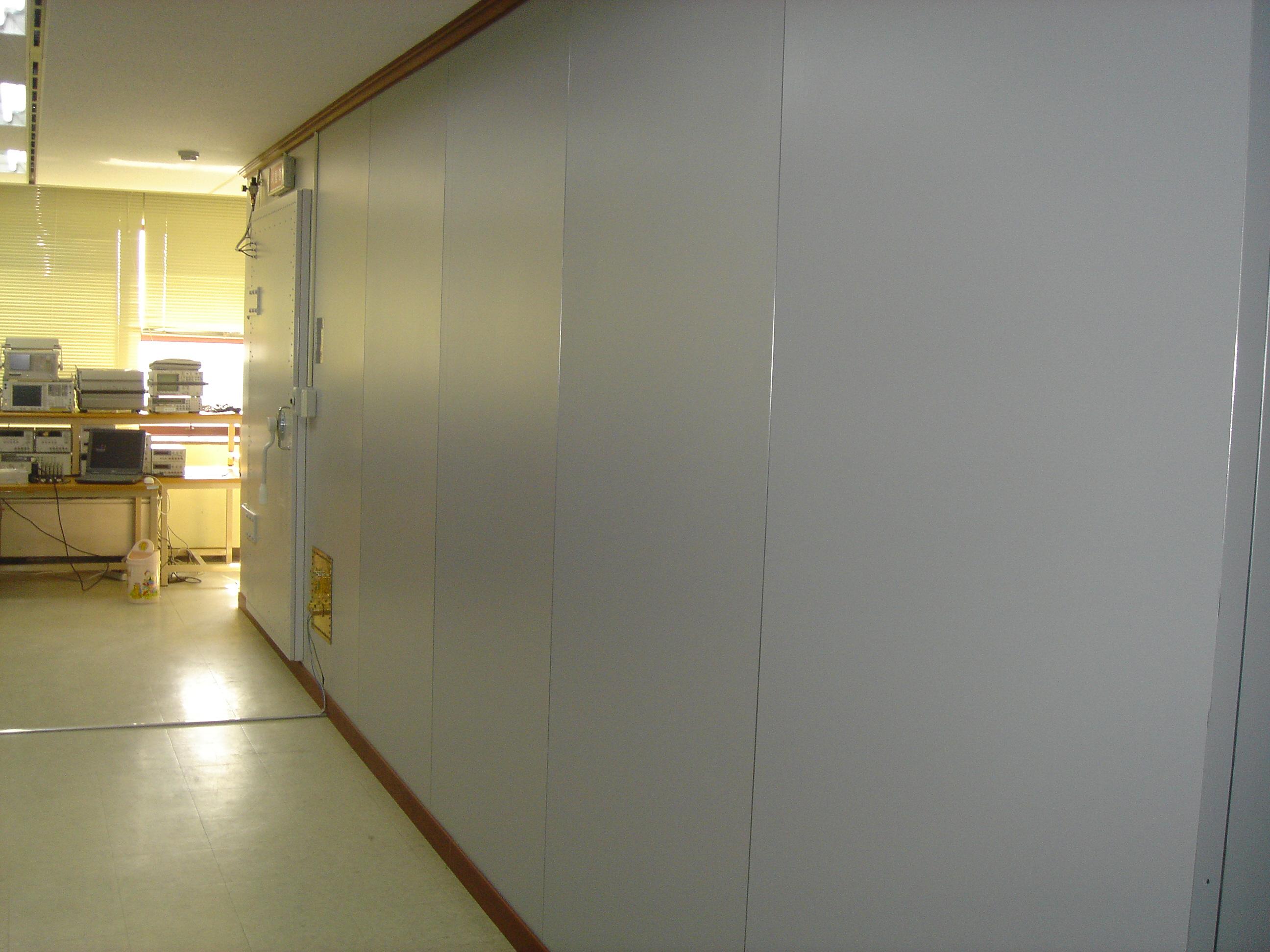

전자파 차폐실
R/F Shield Room
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2007-10-015555 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-2897 |
| 대표번호 | - |
장비정보
| 모델명 | 모델명 없음 | 제작사 | Semitec |
|---|---|---|---|
| 취득일자 | 2006-02-15 | 취득금액 | 104,000,000원 |
| 표준분류 | 환경조성/생산/사육시설 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 산27 포항공과대학교 LG연구동 F2 206호
 |
||
| 장비설명 |
나노소자(반도체, 디스플레이 관련)의 급속한 발달로 우리의 환경은 EMI Noise에 아주 열악한 상태에 놓여 있으며, 전자파에 따라 측정값이 상이하게 틀려지는 나노소자측정분석에서는 전자파 차폐시스템은 필수라 생각한다. 이러한 Noise로 부터 보호 받기 위하여 Shield Room을 사용하게 되었으며 외부 또는 내부로부터 Noise 및 전도 Noise에 의한 영향을 최대한 차폐시켜 User가 만족할수 있는 충분한 효과를 가진 전자파차폐시스템이다. 본 시스템은 주변 전자파 환경으로부터 RF-Noise를 효과적으로 차단하며 EMC 측정 및 RF기기의 성능시험에 우수한 기능을 가짐으로써 본 나노소자평가기술산업화지원센터에 측정을 의뢰하는 User들에게는 나노소자 측정의 균등성과 대외적인 신뢰도를 높이고자 함을 목적으로 한다.
○ 특징 ㆍShield Room의 크기 - Shield Room : 외부 Size10m(L) × 4.5(W) × 2.5H) Shield Room 내부 Size9.8m(L) × 4.3m(W) × 2.3m(H) ㆍ차폐성능 - MIL-STD-285에 의거 대상 Field 주파수성능 : Magnetic14KHz60dB min.이상, 200KHz80dB min.이상 -Electric150KHz - 30MHz100dB ○ 활용분야 : 전자파차폐 ○ 활동분야 및 용도 : RF 측정시 외부 전자파 차단 ○ 작동 시 유의사항 : 차폐실 출입문 개폐시 주의 ○ 테크니션 숙련도 : 상 ○ 유지보수 : 출입문 접촉부위에 대한 주기적인 청소작업 ○ 정상작동여부 : 이상 무 ○ 수리기관: 세미텍 엔지니어링 |
||
| 구성 및 기능 | |||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
