정보제공 : ZEUS 장비활용종합포털(www.zeus.go.kr)

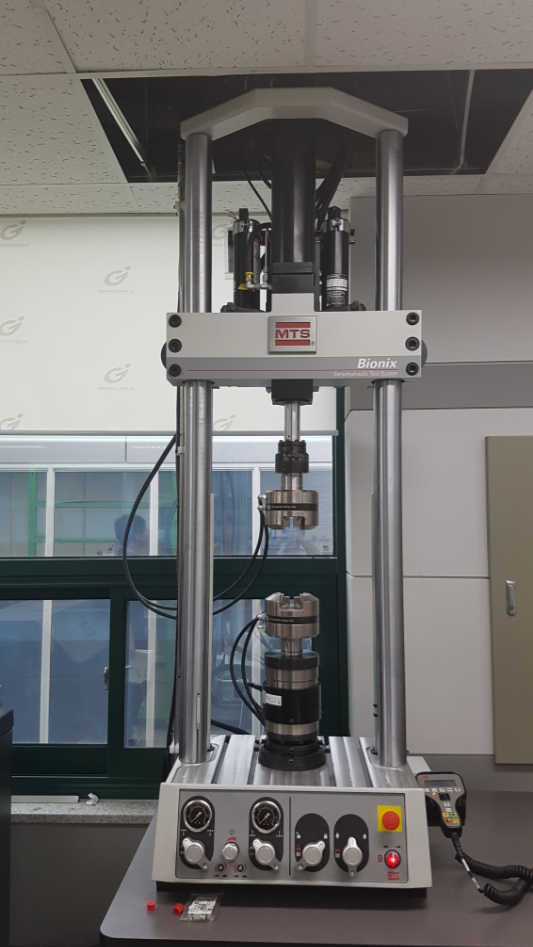

엔지니어링 소재 다각도 내구검증시스템
Composite Materials Fatigue Test
| GBTP No. | GBREMS-04-0033 |
|---|---|
| NFEC등록번호 | NFEC-2017-10-240104 |
| I-tube등록번호 | 1708-C-0128 |
| 보유기관 | 경북테크노파크 |
| 연락처 | 054-330-8051 |
장비정보
| 모델명 | 370.02 | 제작사 | Mts |
|---|---|---|---|
| 취득일자 | 2017-08-30 | 취득금액 | 260,460,640원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 만능시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 괴연1길 24-24 경북하이브리드부품연구원 본관 F1층 108
 |
||
| 장비설명 |
본 장비는 일반적인 기계적 소재나 부품을 포함하여 복합소재, 이종접합소재의 융합 및 접합들의 조건에 따른 하중과 비틀림의 물성을 측정하는 장비임.
각 소재의 다각도 내구 점증을 통한 인장/비틀림 특성평가 해석데이터를 바탕으로 소재가 지닌 기초 물성 DB확보 및 신뢰성 검증에 활용이 가능함. |
||
| 구성 및 기능 |
1. Axial-Torsional Fatigue Load Frame
- Axial loading : 25 kN - Axial dynamic stroke : 150 mm - Torsional loading : 100 N-m - Torsional angular range : 270 degree - Vertical Test Space : 1,200 mm or more 2. Hydraulic Wedge - Flat wedge : 0 ~ 25 mm thickness - Vee wedge : 3 ~ 25 mm diameter 3. Digital Controller - DSP controller and PC automation required - 8 Channels Analog input(User channels) 4. Hydraulic Power Unit - 11 GPM flow rate - Local Chiller |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
