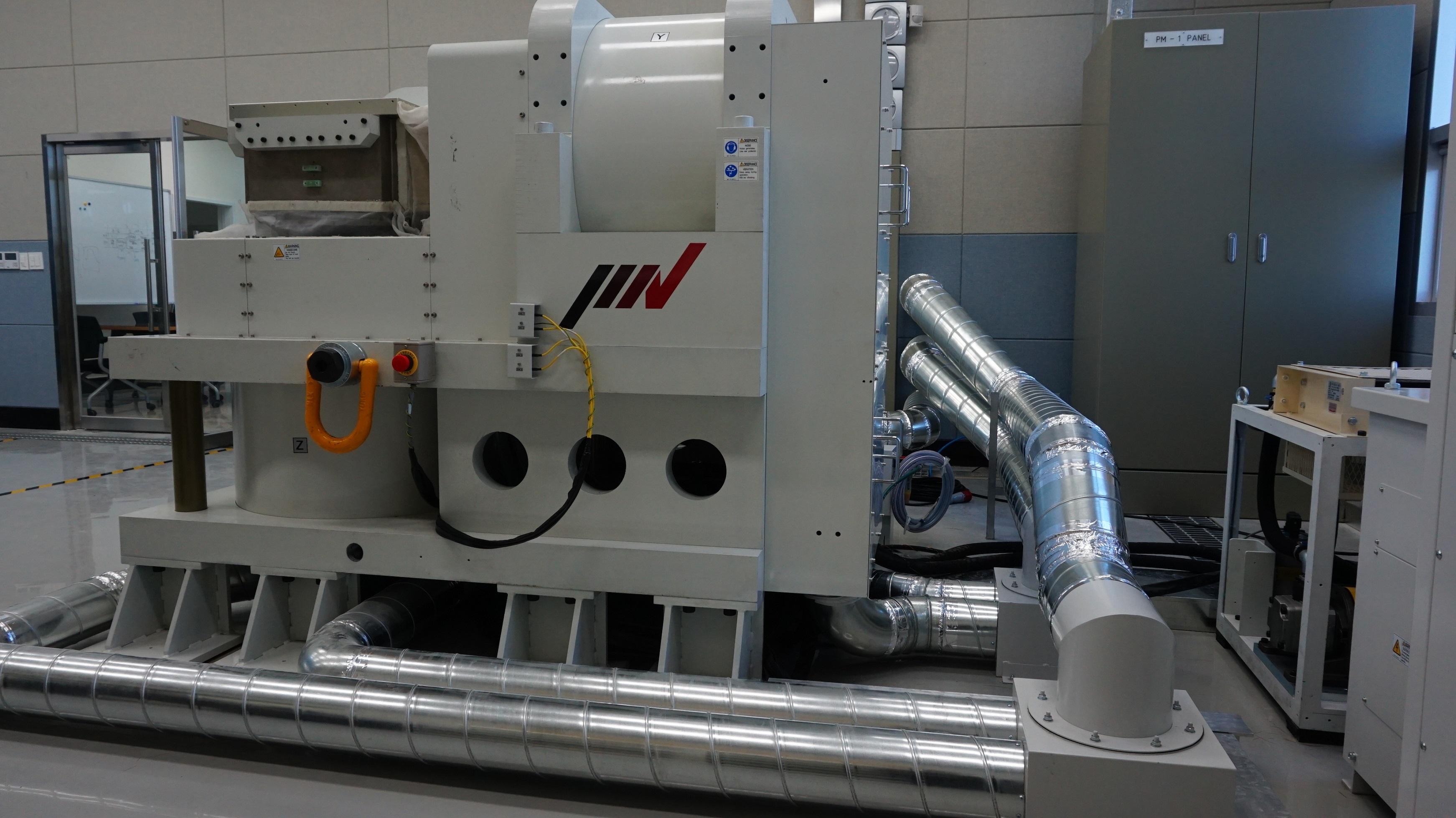

3축진동시험기
3 axis Vibration Tester
| GBTP No. | GBREMS-17-0076 |
|---|---|
| NFEC등록번호 | NFEC-2017-11-240725 |
| I-tube등록번호 | 1710-C-0169 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 054-339-0640 |
| 대표번호 | 041-589-8114 |
장비정보
| 모델명 | TS3000 | 제작사 | Imv Corporation |
|---|---|---|---|
| 취득일자 | 2017-10-25 | 취득금액 | 728,999,710원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 진동내구시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 양호길 57 한국생산기술연구원 항공전자시스템기술센터 F1 1
 |
||
| 장비설명 |
본 장비는 하나의 제어기로, 동일 위상의 신호를 동시에 발생시켜, 3축(X, Y, X 축) 이상 진동신호를 정확히 동시 제어하여, 3축 동시 진동시험을 할 수 있다.
MIL-STD-810G 미 국방부 환경시험요건 구비를 위한 장비 중, Method Multi-Exciter Testing을 수행 할 수 있으며, 동 규격서의 Method 514 Vibration 시험조건을 만족한다. 3 축 진동 시험장비는 3개의 X, Y, Z 축으로 교차하는 진동기와 진동기를 제어하는 Controller, 신호 증폭용 Amplifier, 그리고 이를 지원하기 위한 부수장비로 구성된다. |
||
| 구성 및 기능 |
- 3 축 전자기식 가진기 (가진기 3대로 구성)
⚫ 최대 정현파 가진력: 3,000 kgf peak ⚫ 최대 랜덤 가진력: 1,500 kgf rms ⚫ 최대 탑재 중량(장비자체/아마츄어만 사용 시험가능 중량): 100Kg ⚫ 주파수 범위: Sine 5 ~ 1,000Hz, Random 5 ~ 2,000Hz ⚫ 최대 정현파 가속도 범위: 12 g peak - 다중 입출력 진동 컨트롤러 (Multi Input output Vibration Controller) ⚫ 전체 채널 수: 8채널 이상(입력 4채널, 출력 4채널 각각) ⚫ 속도, 변위 등 가속도 센서 이외의 센서로도 제어가 가능할 것 ⚫ Voltage, Charge 타입 입력 보유 - 파워 앰프 (3세트) ⚫ 증폭율 : 3축 합계 70KVA 이상, 효율90%이상 ⚫ 왜율 : 1% 이하 |
||
| 사용/활용예 |
항공기에 장착되는 대부분의 전자 부품은 3축으로부터 동시에 진동영향을 받으므로, 부품을 개발할 때, 환경시험은 3축 진동기를 이용하여 실제 상황과 가장 유사한 환경을 재현하여야함.
부품 개발 업체는 최종 수요자인 정부(군)에 3축 진동을 통한 환경시험 계획서를 제출해야 하며, 승인된 계획서에 따라 우리 시험소에서 3축 진동 시험을 수행하고 성적서를 발행하게됨. 3축진동시험에 대한 표준 규격 및 요구사항은 미국방부 환경시험서 요건인 MIL-STD-810G에 명시됨. 자동차의 국제 시험 규격인 SAE 는 3축진동을 요구하지 않으나 실질적으로 모든 Major 자동차 회사는 3축진동을 통한 내구성 검증이 일반화 됨. 현대를 포함하여 포드, 모든 일본 차량은 3축진동 시험을 수행. 국내 자동차 부품 납품 업체는 Major 회사에 부품 납품시 (해당 부품에 대해) 3축 진동 시험 성적서를 제출해야 함. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
