유전율 측정기
Dielectric Probe Kit
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2008-07-072282 |
| I-tube등록번호 | - |
| 보유기관 | 대구대학교 |
| 연락처 | 053-850-4465 |
| 대표번호 | - |
장비정보
| 모델명 | 85070E | 제작사 | Agilent Technologies |
|---|---|---|---|
| 취득일자 | 2008-02-14 | 취득금액 | 33,500,000원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 다기능임피던스측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 진량읍 대구대로 201 15번지 대구대학교 경산캠퍼스 공학 7호관 F3층 7308
 |
||
| 장비설명 |

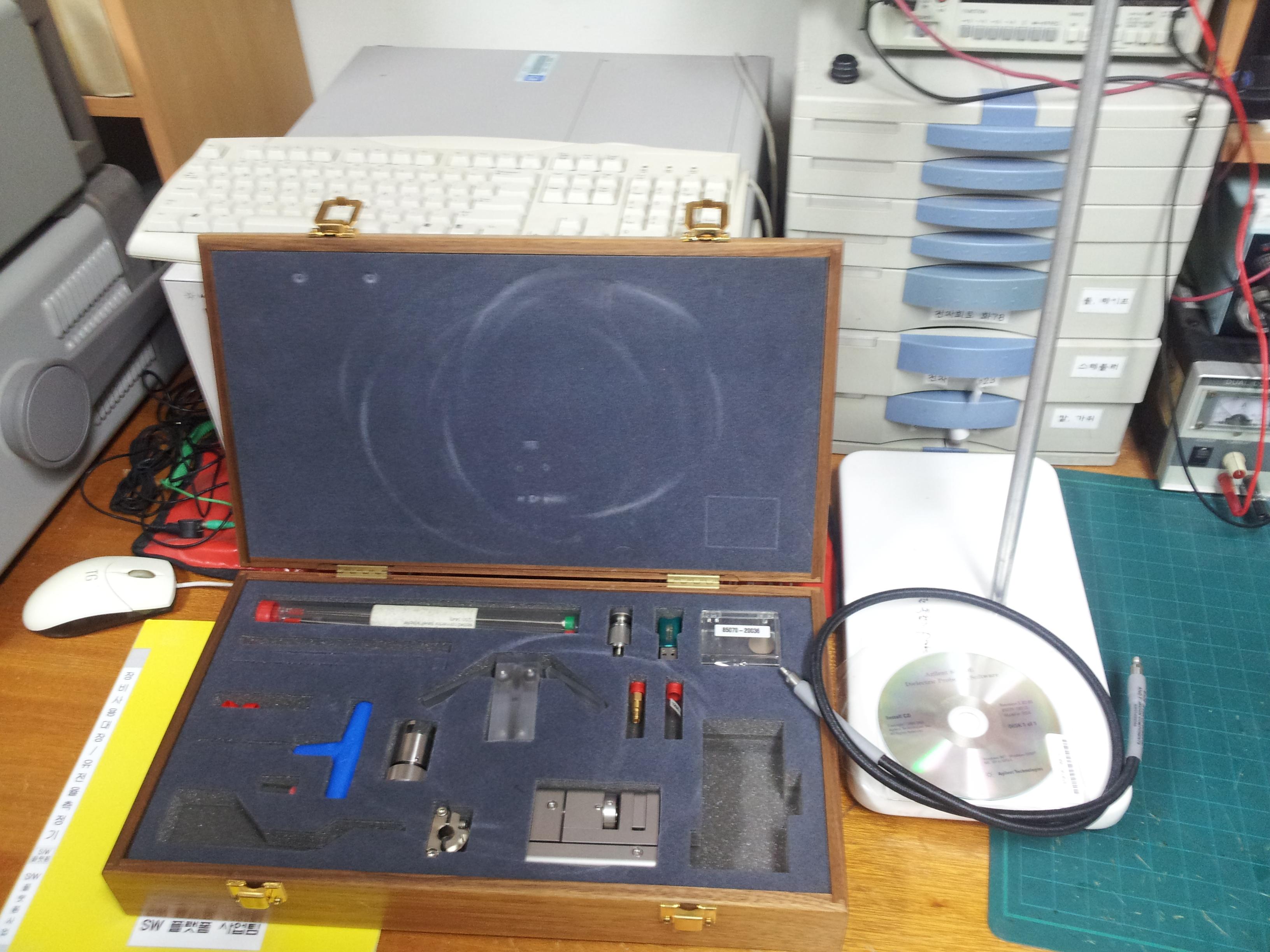

제품 명: 유전율 측정기(Dielectric Probe Kit Agilent 85070E)
특징 ● 고체 액체등의 여러가지 재질의 유전율 측정 및 분석 장비 다양한 프로브를 이용하여 고체 액체 등 여러 가지 재질을 주파수별로 유전율을 측정 할 수 있으며 측정된 값을 Network analyzer로 확인 할 수 있는 장비 주파수 대역은 200MHz~20GHz 측정하는 매질의 온도 범위는 ？40~200도까지 가능함 |
||
| 구성 및 기능 |
구성및성능
● 광대역 주파수 범위에 대한 복잡한 유전율 측정 ● Frequency Range 200MHz to 20GHz with network analyzer ● 결과를 다양한 형식으로 볼수 있음: er' er ● 소프트웨어가 PC에서 실행되거나 PNA 시리즈 네트워크 분석기 내부적에서 실행되며 교정 및 측정 작업 과정을 사용자에게 안내 ● Temperature Range 40 to 200도 ● Immersible length approximate 35mm ● Connector 3.5mm ● Sample size requirements diameter 20mm 고체 프로브 1셋 액체 프로브 1셋 고주파용 멀티 프로브 1셋 프로브 거치대 프로브 칼리브레이션을 위한 지그 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
