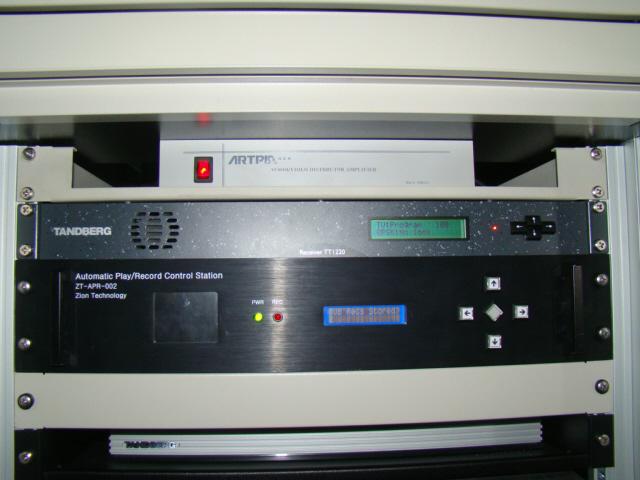

위성재난방송장비시스템
ku-band
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2009-10-072334 |
| I-tube등록번호 | - |
| 보유기관 | 한국원자력안전기술원 |
| 연락처 | 042-868-0388 |
장비정보
| 모델명 | KU-BAND SET | 제작사 | 채널마스타 |
|---|---|---|---|
| 취득일자 | 2009-03-19 | 취득금액 | 46,500,000원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 무선시스템측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 울진군 근남면 산포1길 34 821-1 한국원자력안전기술원 울진방재센터 F2 상황실
 |
||
| 장비설명 |
1. 1.2m 고정형 위성 옵셋형 안테나 1) 일반사항 가) 안테나는 건물 또는 철탑에 설치되는 고정형이어야 한다. 나) 안테나 시스템은 설치에 필요한 일체의 부품을 포함하여야 한다. 다) 안테나는 송신과 수신이 가능한 구조여야 한다. 라) 방위각/고각 마운트는 반사판 지지를 위하여 철재구조로 제작되어야 하고 표면에는 부식을 방지하기 위하여 아연도금으로 도금되어야 한다. 2) 기계적 특성 가) 형태 : 1.2m 급 Ku 밴드 옵셋 안테나 나) Glass Fiber Reinforced Polyester 다) 방위각 회전 범위 : ± 360˚ 라) 앙각 회전 범위 : 7˚ ~ 84˚ 마) 앙각, 방위각, 편각 수동 조절 3) 전기적 특성 가) 사용 주파수 : 13.75㎓ ~ 14.50 ㎓ (송신) / 10.70㎓ ~ 12.75 ㎓ (수신) 나) 3㏈ 빔폭 : 송신 1.2˚ @ 14.3 ㎓ / 수신 1.5˚ @ 12.0 ㎓ 다) 잡음 온도 : 10˚ EI 45˚ K / 20˚ EI 31˚ K / 30˚ EI 24˚ K 라) VSWR 1.3 : 1 Max 마) 분리도 : 송신 70㏈ Min, 수신 35㏈ Min 바) 피드 : 송신 WR -75, 수신 WR -75 사) 기초대 : Elevation Over Azimuth 아) 고각이동 : 7˚ ~ 84˚ Continuous Fine Adjustment 자) 편각이동 : 360˚ Continuous ± 20˚Fine Adjustment 차) 동작 풍속 : 72km/hr 이상 카) 한계 풍속 : 200km/hr |
||
| 구성 및 기능 |
2. 피드혼 및 OMT 1) 일반사항 가) 위성 안테나로부터 집진되는 Ku-Band 전자파를 수집하는 장치이다. OMT는 송신주파수와 수신 주파수를 분리해서 통과시키는 필터의 역할을 한다. 2) 전기적 특성 가) 주파수 범위: 수신 10.75 - 12.75 ㎓, 송신 13.75 - 14.50 GHz 나) 입력 VSWR : 1.4 대 1Max 다) 출력 VSWR : 1.3 대 1Max 라) Isolation(Typical) : 수신 40dB, 송신 80dB 마) 삽입손실 : 수신 0.4dB, 송신 0.2dB 바) 편파분리도 : >30dB 3. 플렛시블도파관 1) 일반사항 가) 도체하나의 금속관내에 전자기파를 유기 시켜서 그 구조와 Dimension에 의해 결정되는 측정 mode에 에너지를 실어 원하는 곳까지 신호를 전송할 수 있어야 한다. 나) Transmission Line에 비해 높은 전력을 전송할 수 있어야 한다. 4. ANT POLE 1) 일반사항 가) SS41 원형 파이프(75∮)로 사용하여 ANT 상하 좌우 조절 장치가 있어야 하며 베이스는 5T 500×500 m/m로 제작 되어야 하고 부식을 방지하기 위하여 아연도금 하여야한다. 나) 강풍 시 ANT 방향이 변경되지 않게 특수하게 제작되어야 한다. 다) POLE 두께 : 3m/m 이상 5. ANT 방향조정기 1) 일반사항 가) 60도에서 110도까지 조정이 되어야 한다. 6. ANT 베이스 및 블록 1) 일반사항 가) SS41 재질로 1200x1200 "T" 앵글을 이용하여 제작하여야 하며 ANT 베이스에 고정형 블록을 특수하게 제작하여 풍속에 견딜 수 있도록 제작되어야 한다. 나) 블록의 이탈을 방지하기 위하여 상판을 별도로 제작하여 상판과 하판 일체형으로 제작하여야 한다. 다) 부식을 방지하기 위하여 아연 도금을 하여야한다. 7. 저잡음증폭기 (LNB) 1) 일반사양 가) RF 수신단에서 수신된 전력은 감쇄 및 잡음의 영향으로 인해 매우 낮은 전력레벨로 수신되므로 따라서 반드시 증폭이 필요한데, 이미 외부에서 많은 잡음을 포함해서 |
||
| 사용/활용예 | o「현장방사능방재지휘센터 설치·운영 기준」에서 비상통신 설비를 비상시 원활한 통신이 이루어지도록 충분한 통신을 확보하도록 되어 있어 방사능방재센터 방재정보수집 시스템을 설치 o 비상시 위성 전화/FAX 가 가능 | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
