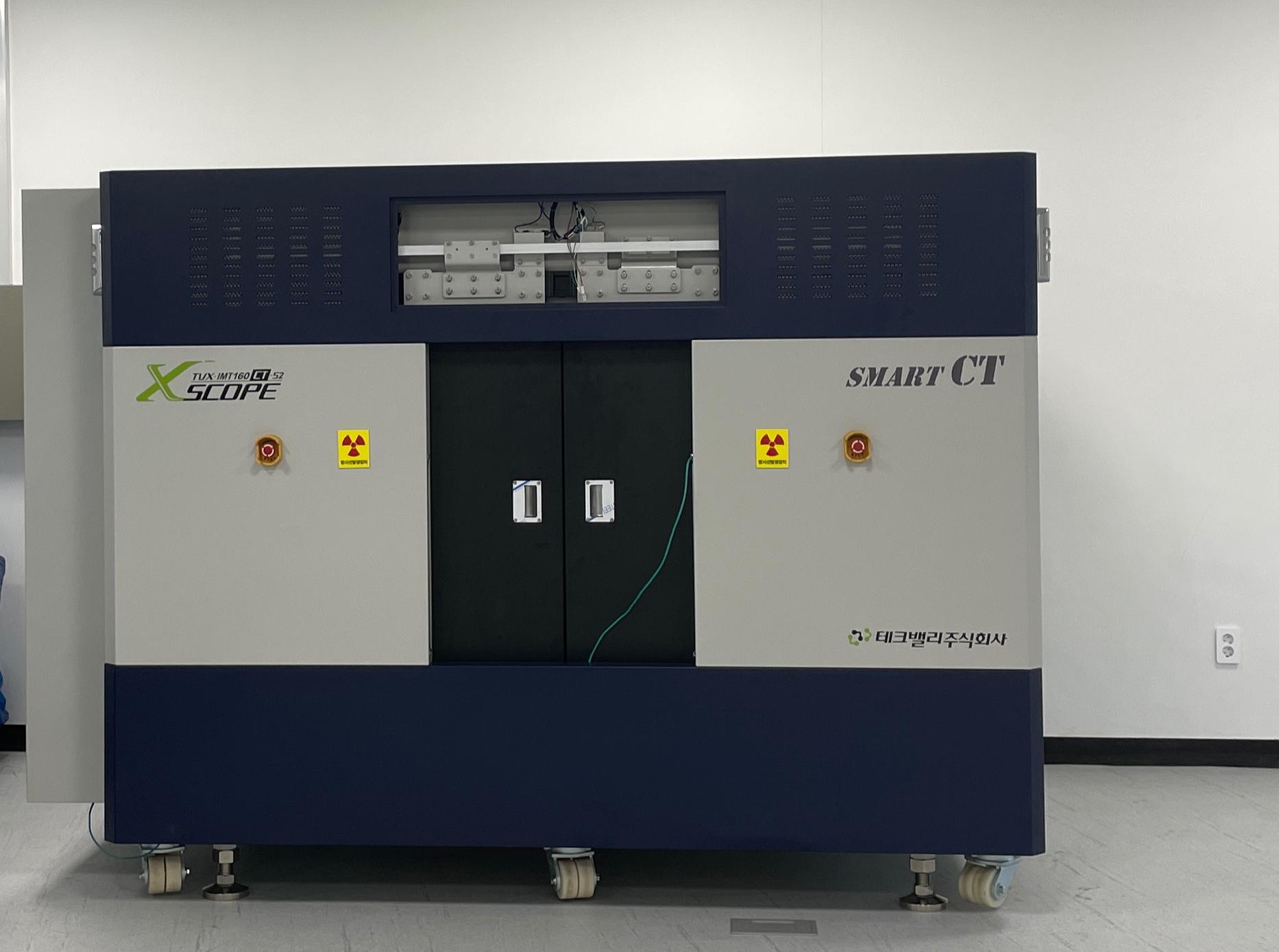

엑스레이 3D CT Scan
X ray 3D CT Scan
| GBTP No. | GBREMS-04-0002 |
|---|---|
| NFEC등록번호 | NFEC-2021-08-272252 |
| I-tube등록번호 | 2107-A-0216 |
| 보유기관 | 경북테크노파크 |
| 연락처 | 053-850-7704 |
장비정보
| 모델명 | TVX-IMT160CT | 제작사 | 테크밸리 |
|---|---|---|---|
| 취득일자 | 2021-07-02 | 취득금액 | 380,000,000원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 방사선투과검사장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 진량읍 신제1길 31 (신제리) (재)경북하이브리드부품연구원연구동 F1층 105호
 |
||
| 장비설명 |
1. 탄소섬유 복합재의 디라미네이션, 미세크랙, 섬유크랙, 섬유 풀아웃, 수지크랙, 함유물, 보이드와 충격과 같은 대부분의 결함 분석.
2. 탄소섬유의 방향성 분석과 결함의 방향과 지오메트리의 정량적특징 파악. 3. 각종 부품 및 산업자재의 비파괴 측정 및 검사에 사용. |
||
| 구성 및 기능 |
1. 엑스레이 소스 유닛
1) 튜브 타입 : 오픈튜브 듀얼타겟 타입 2) 타겟 타입 : 투과, 반사 듀얼타겟방식 3) 소스와 디텍터 사이 얼라이먼트 구조 : 수직구조 4) 전압범위 : 20 ~ 160kV 5) 튜브 전류 범위 : 0.01 ~ 0.5㎃ 혹은 그 이상 6) 최대 타겟 파워 : 225W 혹은 그 이상 7) 디텍트 성능 : 0.5 µm 혹은 그 이상 8) 최소 포컬 스팟 사이즈 : 1 µm(투과 타겟), 3 µm(반사 타겟) 혹은 그 이상 2. 샘플 조작 1) 소스에서 디텍터 거리 : 1000 mm 2) 확대배율 : 1000x 혹은 그 이상 3) X : ≥ 185 mm 4) Y : ≥ 280 mm 5) Z : ≥ 730 mm (샘플 포지셔닝) 6) 틸트 : ≥ +/- 30°(2D) (컴퓨터 단층촬영의 경우 0° 고정) 7) 회전 : 0 to 360° 8) 1/1000도 분해능의 턴테이블 9) 최대 샘플직경 : ≥ 350 mm (3D CT Scan) 10) 최대 샘플높이 : ≥ 400 mm (3D CT Scan) 11) 최대 샘플무게 : ≥ 15 kg 12) 컨트롤 타입 : 조이스틱&마우스(키보드) 13) Leakage rate : <1µSv/h |
||
| 사용/활용예 |
○ 제품성형/가공 공정에서 시제품의 성형성을 확인 해 볼 수 있음. 제품 내 원하는 위치에 섬유가 있는지, 섬유의 부피분율 등이 예상 범위 내인지 검증 가능하며, 이를 통해 역설계 가능
- 이방성 재료인 복합재료내의 섬유 입자크기, 길이, 배향(방향성), 분포도, 기공, 불순물 등 결함들을 분석하고 실제 복합재료의 강도(인장, 파괴, 파단 등)와의 상관관계를 조사 할 수 있음 - 국부적인 섬유 방향의 평균값과 각 단일 셀의 섬유/수지 비율을 계산하여 시뮬레이션 값과 직접 비교 할 수 있음 - 역으로, 실제 부품 또는 재료 샘플의 계산된 매개변수는 추후 기계 시뮬레이션을 위한 input뿐만 아니라 export도 될 수 있음 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
