곡면표면조도측정기
Curved surface roughness meter
| GBTP No. | GBREMS-17-0069 |
|---|---|
| NFEC등록번호 | NFEC-2018-01-241819 |
| I-tube등록번호 | 1801-F-0249 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-580-0155 |
장비정보

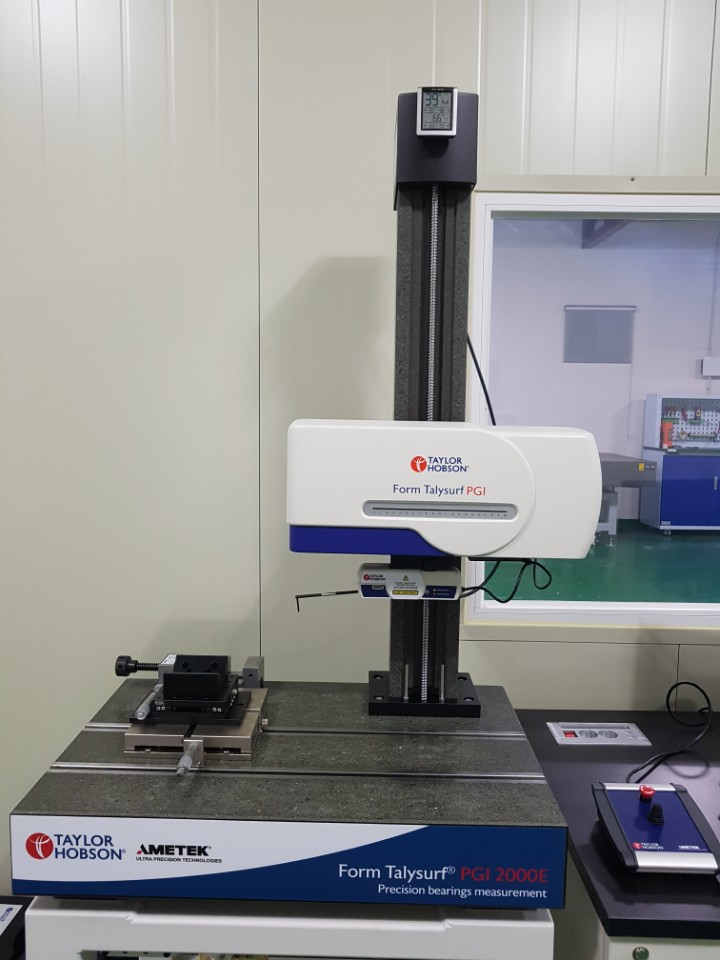

| 모델명 | FTS PGI Bearings 2000E | 제작사 | Taylor Hobson |
|---|---|---|---|
| 취득일자 | 2017-12-19 | 취득금액 | 214,869,190원 |
| 표준분류 | 물리적측정장비 > 표면특성측정장비 > 표면거칠기/미세구조측정장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영주시 장수면 장수로220번길 49 한국생산기술연구원 High-Tech베어링시험평가센터 F1 101
 |
||
| 장비설명 |
- 다듬질된 표면 상태의 양부(良否)는 표면거칠기로 표시
- 표면의 미소한 요철의 생김새, 즉 표면거칠기의 측정은 일반적으로 촉침식 표면거칠기 측정기를 사용 - 측정하려는 표면 위로 측정기 촉침을 주사(走査)하여 촉침의 상하 방향 움직임을 전기적 신호로 바꾸어서 증폭, 증가시켜 표시하 거나 기록하는 방식 - 촉침은 측정기와 측정 표면이 직접 접촉하는 유일한 부분으로 측정기에서 가장 중요한 부품의 하나로, 그 크기와 모양은 측정 기로부터 표면다듬질 정보를 검출하는데 결정적인 영향을 주는 요소 - 촉침은 그 각도가 60˚, 90˚인 것이 가장 많은데, 측정하려는 표면거칠기의 정도에 따라 촉침이 결정된다. 촉침의 반지름은 보 통 10㎛ 이하인 것이 많이 사용 - KS에서 규정하고 있는 측정조건을 설정하고 표시방법을 선택하여 촉침을 주사하면 측정기는 내부에서 거칠기 곡선의 통계적인 처 리를 행하여 거칠기 곡선과 연산결과를 출력 |
||
| 구성 및 기능 |
1. 측정범위
1) 최대직경: Φ1,000mm 2) 최대높이: 500mm 3) 최대무게(하중): 75kg 4) 최대 편심하중: 1,250kg/mm 5) 최대 회전반경: Φ1040mm 2. 회전축(Spindle) 1) 종류: Ultra Precision Air Bearing 2) 회전정도(Radial Error): (0.02+0.0003H)㎛ 3) 축방향 정도(Axial Error): (0.02+0.0003H)㎛ 4) 회전 속도: 0.3~10rpm (양방향) 3. 수직 직진 이송장치(Column) 1) 최대측정 높이: 500mm 2) 수직 직진도: 0.3um/500mm 3) 평행도(회전축과 수직 이송장치): 0.75um/500mm 4) 위치 이동 정도: 4um 5) 분해능: 0.25um 6) 이송 속도: 0.1~105mm/sec max 4. 수평 이송장치(Radial Arm) 1) 수평 이송 길이: 300mm 2) 이송 속도: 0.25~15 mm/sec 3) 위치 이동 정도: 5um 5. 측정테이블 1) 테이블 직경: 300mm 2) 센터링/레벨링(C/L) 방법: 자동 3) 센터링 범위: ±5mm 4) 레벨링 범위: ±0.5° 5) 센터링 시 정밀도: ＜0.8um 6) 레벨링 시 정밀도: ＜0.8 arc sec 6. 검출기(Pick-Up) 1) 종류: Inductive 2) 촉침길이: 100mm(표준), Special 제작 가능 Kit 있슴 3) 검출범위: 4mm 4) 분해능: 0.016um~0.0003um - 일반 분해능 시(±1 mm 범위 선택시): 0.008um - 중간 분해능 시(±0.2 mm 범위 선택 시): 0.0016um - 높은 분해능 시(±0.04 mm 범위 선택 시): 0.0003um 5) 내/외경, 수직, 수평 설정방법: 전자동 7. 측정 및 분석 1) 측정 및 분석항목: 진원도, 원통도, 동심도, 편심, 평면도, 직각도, 동축도, 흔들림, 총 흔들림, 하모닉, 평행도, 수직직진도, 기울기, DFTC, DFTP, 부분 진원도, 부분 평면도, 원통 입체분석, 자동측정 CNC) Program |
||
| 사용/활용예 |
- 베어링 내/외륜 표면거칠기 측정
- 베어링 및 볼의 표면 형상 측정 후 표면 미세구조 분석 - 베어링 외 고정밀 원형가공면 또는 경면 가공면의 표면 미세구조 분석 - 신 개발품 설계/생산 전 공정의 품질 및 역설계 지원 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
