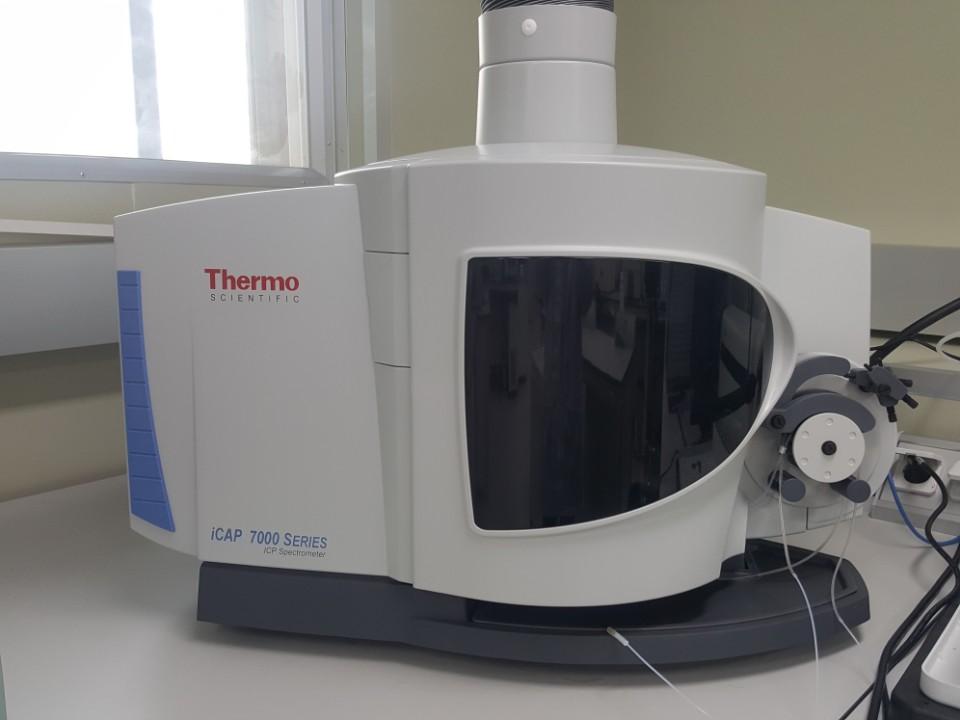

유도결합 플라즈마 분광광도계
Inductively Coupled PlasmaOptical Emission Spectrometer
| GBTP No. | GBREMS-28-0039 |
|---|---|
| NFEC등록번호 | NFEC-2018-02-242292 |
| I-tube등록번호 | 1711-B-0312 |
| 보유기관 | 대구가톨릭대학교 산학협력단 |
| 연락처 | 053-859-4972 |
장비정보
| 모델명 | ICAP7400 | 제작사 | Thermo Fisher Scientific |
|---|---|---|---|
| 취득일자 | 2017-11-11 | 취득금액 | 84,590,000원 |
| 표준분류 | 화합물전처리/분석장비 > 분광분석장비 > 유도결합플라즈마원자방출분광기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 하양읍 하양로 13-13 대구가톨릭대학교 제3학생회관 안광학융합기술사업단 F2층 201
 |
||
| 장비설명 |
- ICP 장비는 유도결합플라즈마분광기로써 플라즈마워에 의하여 발광할때 나오는 파장을 측정하여 정량하는 장비이다.
- 가스는 Ar가스만 사용함으로써 위험하지 않으며, 몸에도 무해하다. - 연구 및 다양한 성분 시료의 일반적인 분석용으로 사용한다. - 2차원 분산의 Echelle 분광 시스템으로 72개 원소의 동시분석이 가능하다. - 검출기는 CID를 사용하고 있으며, 퍼짐현상이 전혀 없어서 저농도부터 고농도 시료까지 동시분석이 가능？. - 관측위치에 따라서 Axial 과 Radial로 나뉘어 지는데 현재 장비는 두가지 Mode를 동시 또는 개별로 작동이 가능하다. |
||
| 구성 및 기능 |
II. 시스템 구성
1. 플라즈마원......................................1 세트 2. 시료주입시스템..................................1 세트 3. 광학 시스템.....................................1 세트 4. 검출장치 시스템.................................1 세트 5. 수냉각 순환 장치................................1 세트 6. 컴퓨터 및 소프트웨어............................1 세트 7. 자동시료주입장치................................1 세트 8. 추가악세서리 III. 세부사양 1. 플라즈마원 . 진동수 : 27.12 MHz . 최대 출력 : 1.5 KW R.F . 조절 범위 : 750 - 1350W . 플라즈마 점화의 완전 자동조절 . 저항 조절 : 자동 조절 . 출력 안정도 : 0.1% 이하 . 전원 효율 : 78% 이상 . 플라즈마 관측방식 : Dual 방식 2. 시료주입시스템 . 분무기 : 구 모양의 흐름을 이용한 분무기 . 분무화 용기 : Cyclone 식의 분무화 용기 . 시료 펌프 : 컴퓨터 조절방식의 12롤러 4채널 연동펌프 (0-125rpm) . 토치 : 센터 튜브가 있는 분리 가능한 토치 . 가스 조절 - 분무가스 : 질량 조절 방식 (0 - 1.5L/min) - 보조가스 : 질량 조절 방식 (0 ？ 2L/min) - 플라즈마가스 : 질량 조절 방식 (0 ？ 20L/min) 3. 광학 시스템 . 방식 : Echelle 2차 분광 방식 . 72개 이상 원소에 대한 동시분석 . 횡방향 및 종방향 측정이 가능한 복합방식 . 초점거리 : 383mm . 분해능 : 200nm에서 0.007nm . 파장범위 : 166 - 847nm . 회절발 - 홈수 : 52.19 grooves/mm - 각 : 63.5도 . 프리즘 : 9.5도 4. 검출장치 시스템 . 검출장치 : 고체타입의 새로운 전하주입장치 CID 86 . 검출장치 픽셀수 : 291,600 개 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
