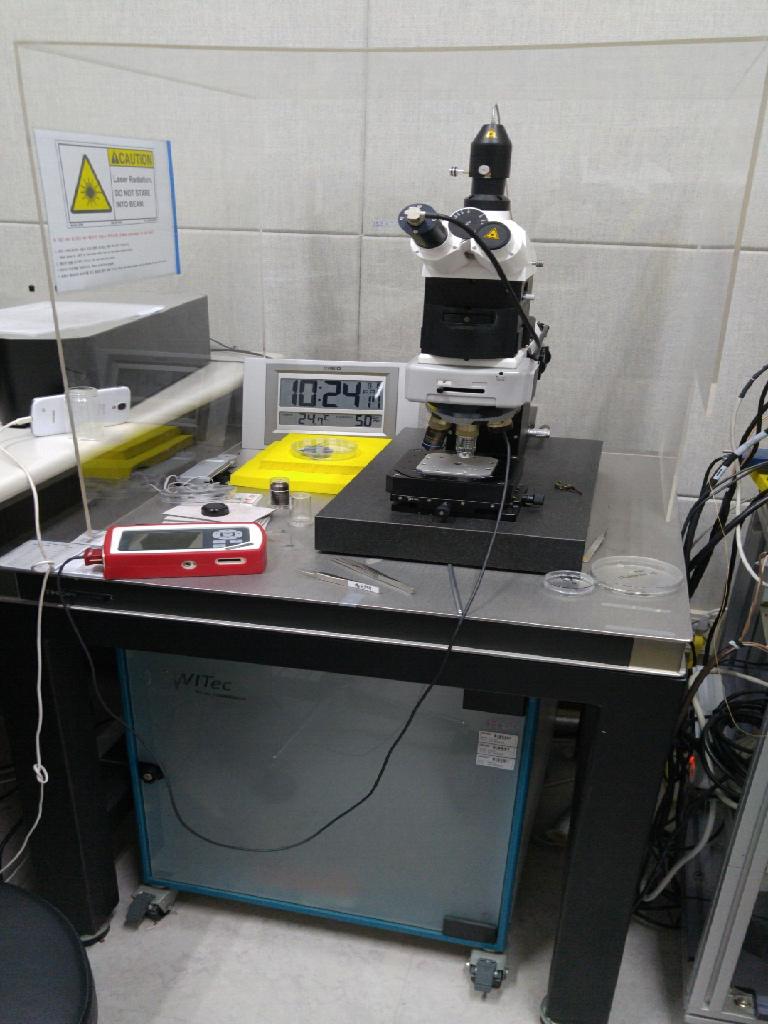

라만 분광학 시스템
Confocal Raman Microscope System
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2010-10-085256 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-5524 |
| 대표번호 | - |
장비정보
| 모델명 | Alpha 300R | 제작사 | Witec |
|---|---|---|---|
| 취득일자 | 2010-06-23 | 취득금액 | 222,858,920원 |
| 표준분류 | 광학/전자영상장비 > 현미경 > 공초점현미경 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 산27 포항공과대학교 화학관 F1 113
 |
||
| 장비설명 |
특징
단색 여기광을 쬐었을 때 분자 및 결정의 진동수만큼 차이가 있는 산란광이 생기는 라만효과에서 물질의 진동수를 구함. WITec 공촛점 라만 현미경 alpha300 R은 시스템을 결합하여 고도로 민감한 공촛점 현미경과 높은 전송 라만 분광으로 각 이미지 픽셀에서 200 nm의 해상도로를 가짐. 전체 스펙트럼의 이미지 포인트 (스펙트럼)의 번호는 컴퓨터 메모리에 의해서만 제한. 전형적인 이미지는 65 536 (256 엑스 256) 스펙트럼에 (100 × 100) 10000 구성되. 이미지가 특정 라만 라인 또는 모든 스펙트럼에서 영역을 통합하여 이상이 다중 스펙트럼 파일에서 생성. 모든 스펙트럼은 메모리에 저장되므로 피크 - 폭 질량 또는 특정 라만 라인의 피크 위치의 센터와 같은 속성의 다양한 단일 측정으로부터 계산. |
||
| 구성 및 기능 |
구성및성능
레이저 (532 nm 최대 파워 50 m) 광학 현미경(50x 100x) 분광기(분해능 600 g/cm 1800 g/cm 초점 거리 30 cm) 광학 검출기(CCD 1024*128) 메인 컨트롤러 |
||
| 사용/활용예 |
활용분야
탄소나노튜브 및 그래핀의 포논 검출을 통한 물성 확인 유기나노구조체의 진동 모드 측정 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
