진원도측정기
Roundness measuring instrument
| GBTP No. | GBREMS-17-0066 |
|---|---|
| NFEC등록번호 | NFEC-2018-02-242334 |
| I-tube등록번호 | 1802-F-0226 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-580-0155 |
장비정보

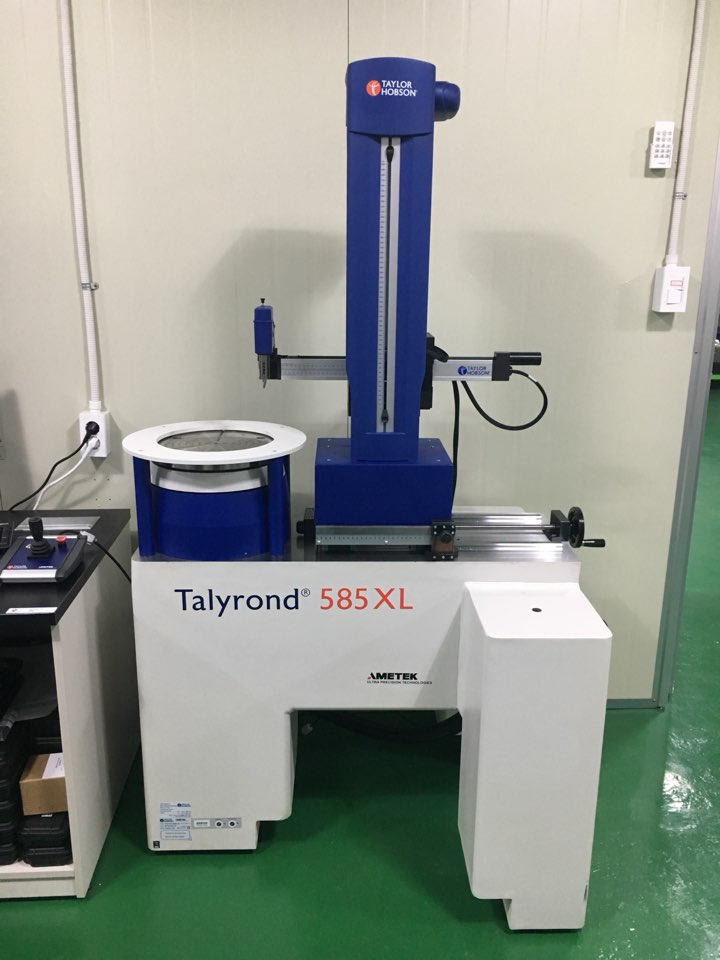

| 모델명 | Talyrond585XL | 제작사 | Taylor Hobson |
|---|---|---|---|
| 취득일자 | 2018-01-17 | 취득금액 | 243,145,740원 |
| 표준분류 | 물리적측정장비 > 길이/위치측정장비 > 위치측정장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영주시 장수면 장수로220번길 49 한국생산기술연구원 High-Tech베어링시험평가센터 F1
 |
||
| 장비설명 |
1. 장비원리
모든 원형 제품에서 진원 이탈 거리를 확대하여 수치로 표시한 진원형상 측정기로, 회전 동작의 원활한 움직임을 위해 고유한 형상 특성을 분석하여 품질관리와 연구개발 대외적인 고품질 생산에 일조함. 2. 장비주요 규격 1) 측정범위 : 최대직경~Φ1,000 mm,측정 높이~ 500mm 2) 게이지분해능 : Low: 0.016um, High: 0.0003um 3) 진직 정밀도 : 0.3um/500 mm 4) 최대하중 : 75kg 5) 최대 측정배율 : X 1,000,000 6) 스핀들 회전 정밀도 : ±0.01 um 7) 검출기 측정범위: 4mm(표준 Stylus) 3. 진원도측정기 특징 1) 스핀들 회전 정밀도: ±(0.02 um+0.0003 um/mm) - 회전정도 오차에 따라 정밀 측정 여부결정됨. 2) 게이지 분해능: Low: 0.03um, High: 0.0012um - 게이지 미세 감지 여부에서 형상 오차 발생됨. 3) 진직 정밀도: 0.3um/500 mm - 진직도, 평행도, 원통도 형상 오차 포함됨. 4) 검출기 측정범위: 4mm - 셋팅시간 단축과 큰 측정범위로 다양한 측정물 측정. |
||
| 구성 및 기능 |
1. 측정범위
1) 최대직경: Φ1,000mm 2) 최대높이: 500mm 3) 최대무게(하중): 75kg 4) 최대 편심하중: 1,250kg/mm 5) 최대 회전반경: Φ1040mm 2. 회전축(Spindle) 1) 종류: Ultra Precision Air Bearing 2) 회전정도(Radial Error): (0.02+0.0003H)㎛ 3) 축방향 정도(Axial Error): (0.02+0.0003H)㎛ 4) 회전 속도: 0.3~10rpm (양방향) 3. 수직 직진 이송장치(Column) 1) 최대측정 높이: 500mm 2) 수직 직진도: 0.3um/500mm 3) 평행도(회전축과 수직 이송장치): 0.75um/500mm 4) 위치 이동 정도: 4um 5) 분해능: 0.25um 6) 이송 속도: 0.1~105mm/sec max 4. 수평 이송장치(Radial Arm) 1) 수평 이송 길이: 300mm 2) 이송 속도: 0.25~15 mm/sec 3) 위치 이동 정도: 5um 5. 측정테이블 1) 테이블 직경: 300mm 2) 센터링/레벨링(C/L) 방법: 자동 3) 센터링 범위: ±5mm 4) 레벨링 범위: ±0.5° 5) 센터링 시 정밀도: ＜0.8um 6) 레벨링 시 정밀도: ＜0.8 arc sec 6. 검출기(Pick-Up) 1) 종류: Inductive 2) 촉침길이: 100mm(표준), Special 제작 가능 Kit 있슴 3) 검출범위: 4mm 4) 분해능: 0.016um~0.0003um - 일반 분해능 시(±1 mm 범위 선택시): 0.008um - 중간 분해능 시(±0.2 mm 범위 선택 시): 0.0016um - 높은 분해능 시(±0.04 mm 범위 선택 시): 0.0003um 5) 내/외경, 수직, 수평 설정방법: 전자동 7. 측정 및 분석 1) 측정 및 분석항목: 진원도, 원통도, 동심도, 편심, 평면도, 직각도, 동축도, 흔들림, 총 흔들림, 하모닉, 평행도, 수직직진 도, 기울기, DFTC,DFTP, 부분 진원도, 부분 평면도, 원통 입체분석, 자동측정CNC) Program 2) 휠타종류: 2CR-위상보상형, 가우시안(Gaussian) 1~15, 1~50, 1~150, 1~500upr, 사용자 임의 선택(1~1500) 8. 압축공기 공급 1) 공급압력: 550~1,030 Kpa(5.5~10.3 Bar) 2) 레귤레이터: 350Kpa(3.5 Bar) 3) 휠터: 5micron 4) 수분함류: -20℃ 노점온도 5) 소모량: 150litres/min 6) 최대 유분함유: 25mg/㎥ 7) 최대 입자함유: 5mg/㎥ 9. 전원공급 1) 전압/주파수/위상: 220 VAC/60 Hz/단상 2) 전력 소모량: 500 VA Max. 10. 환경조건(최적 정밀도 유지를 위한) 1) 온도: 10~35℃ 2) 온도변화율: 시간당 2℃ 이내 3) 습도: 상대 습도 20~80%(비 응축) 4) 공기흐름: 1m/sec 이내 5) 교정 온도변화: 교정 온도의 ±1℃이내 11. 악세서리 및 부속품 1) 6-조우 척(112/1859): 내경 : Φ20~95mm, 외경 : Φ2~32mm 2) 센터링 보조치구(112/2691): Φ5.4~Φ151mm, 조리개 원리로 센터링함 3) 스타일러스(155/P54407): Φ1mm 스페셜 측정자로 내경 Φ2mm 이상 측정용임 4) Glass Hemisphere(112/436): 스핀들 회전 정밀도 검사용도임 5) 300um Flick Standard(112/2233): 진원도 값 명시 된 표준 마스터임 6) 각 마스터 교정 성적서(UKAS): 영국 NAMAS 성적서 |
||
| 사용/활용예 |
1. 용도
1) 용도: - 본 측정기기는 자동차 엔진부품, 베어링 부품, 조선기자재부품, 의료용품, 음식료품, 전기.전자 부품, 각종 정밀기계가공품 등의 원형 및 원통.진직,평면 형상을 측정 - 원활한 회전위한 요구 사양인 동심도, 진직도, 직각도, 평면도, 원통도, 동축도를 분석 - 품질관리, 연구개발 및 검/교정 목적으로 사용 - 각종 금형의 고정밀 원형가공면 또는 경면 가공면 진원도 및 원통도 형상을 분석하 여 불량원인 파악함 - 신개발품의 설계에서부터 생산제품까지의 전 공정의 품질확인 지원 - 모든 신제품 개발 시 역설계 지원 - 길이분야 KOLAS 품목 확대 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
