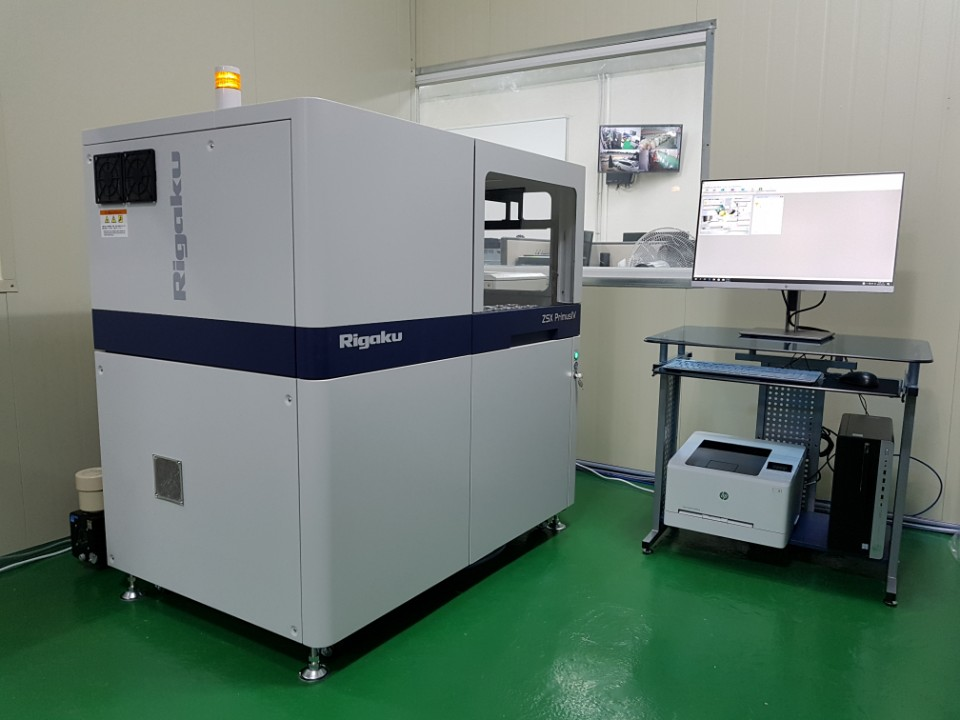

파장분산형 X선 형광분석기
Wavelength Dispersive X-ray Fluorescence Spectrometer
| GBTP No. | GBREMS-17-0064 |
|---|---|
| NFEC등록번호 | NFEC-2018-03-242827 |
| I-tube등록번호 | 1803-A-0206 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-580-0155 |
장비정보
| 모델명 | ZSX PRIMUS IV | 제작사 | Rigaku |
|---|---|---|---|
| 취득일자 | 2018-02-26 | 취득금액 | 190,783,070원 |
| 표준분류 | 화합물전처리/분석장비 > 분광분석장비 > X-선형광분석기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영주시 장수면 장수로220번길 49 한국생산기술연구원 High-Tech베어링시험평가센터 F1 101
 |
||
| 장비설명 |
○ XRF는 2차 X-ray를 이용하여, ppm부터 100%까지 넓은 정량 분석 범위를 가지며, 일반적으로 전처리를 필요로 하지 않기 때문에 여러 분야에서 다양한 응용 가능.
○ B ~ U까지 모든 원소의 정성 및 정량 분석 가능 ○ 고체, 분말, 압축 펠릿, 액체, 슬러리, 필름 및 코팅 등 다양한 시료 분석 ○ 시료 전처리 시간이 짧아 신속한 분석 지원 ○ 상면 조사 타입의 순차 분석형 형광 X선 장치 ○시료에 함유되어 있는 원소의 정량 및 정분석을 위한 장비로 파장 분산형 X-선 분석기로 5B ~ 92U까지 원소 분석이 가능. |
||
| 구성 및 기능 | 성능 및 규격(Performance and Specification) 1. X-ray generator 1) Control : Computer controlled 2) Voltage range : 20 to 60 KV (1kV step) or more 3) Current range : 5 to 140 mA (1mA step) or more 4) Max. load : 4KW or more 5) Solid state generator 6) X-ray tube type : End-window type Rh target or equivalent 7) X-ray tube be window thickness : 30um or better 8) Safety device (1) Abnormal temperature and conductivity of secondary cooling water (2) Abnormal X-ray fail-safe indication lamp (3) Voltage upper and lower limit 9) Automatic aging 2. Spectrometer assembly 1) X-ray irradiation type : Top or bottom irradiation 2) Analysis element range : 4Be to 92U 3) Sample changer (1) Sample changer : Max 48 sample position or over (2) Sample exchanger : Loading of a pending sample or unloading of a measured sample can even be done during measurement (3) Sample loading type : Dual sample loading 4) Sample size : max 52mm dia x 30mm H or more 5) Sample spin : 30 rpm or more 6) Atmosphere : Vacuum, Helium, Air 7) Vacuum system : two vacuum or one vacuum include 1 add 8) Crystal exchanger : 9-positions Bi-directional or more 9) Analyzing crystal (1) K ~ U : LiF(200) or equivalent (2) Al ~ Si : PETH or equivalent (3) P ~ Ca : GeH or equivalent (4) O ~ Mg : X series or equivalent (5) C : X series or equivalent 10) Primary beam filter : 4 filter Installed-automatic control or more 11) Sample size exchanger : 4-position area limiting diaphragm or more 12) Small Spot analysis with sample size exchanger of 0.5mm 13) Small Spot analysis with sample size exchanger of 1.0mm or 1.5mm. 14) Attenuator exchanger : Ratio 1/10-automatic control or more | ||
| 사용/활용예 |
○ X-ray의 K-a선을 물질에 조사하였을 때 발생하는 형광선을 분광하여 그 물질의 원소를 정성 정량할 수 있는 분석기기
○ 비파괴 분석 기법으로 고체 분말 및 액체 시편의 원소를 측정가능 ○ 환경 재료연구 약품 화학 신소재 석유화학 등에서 활용가능 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
