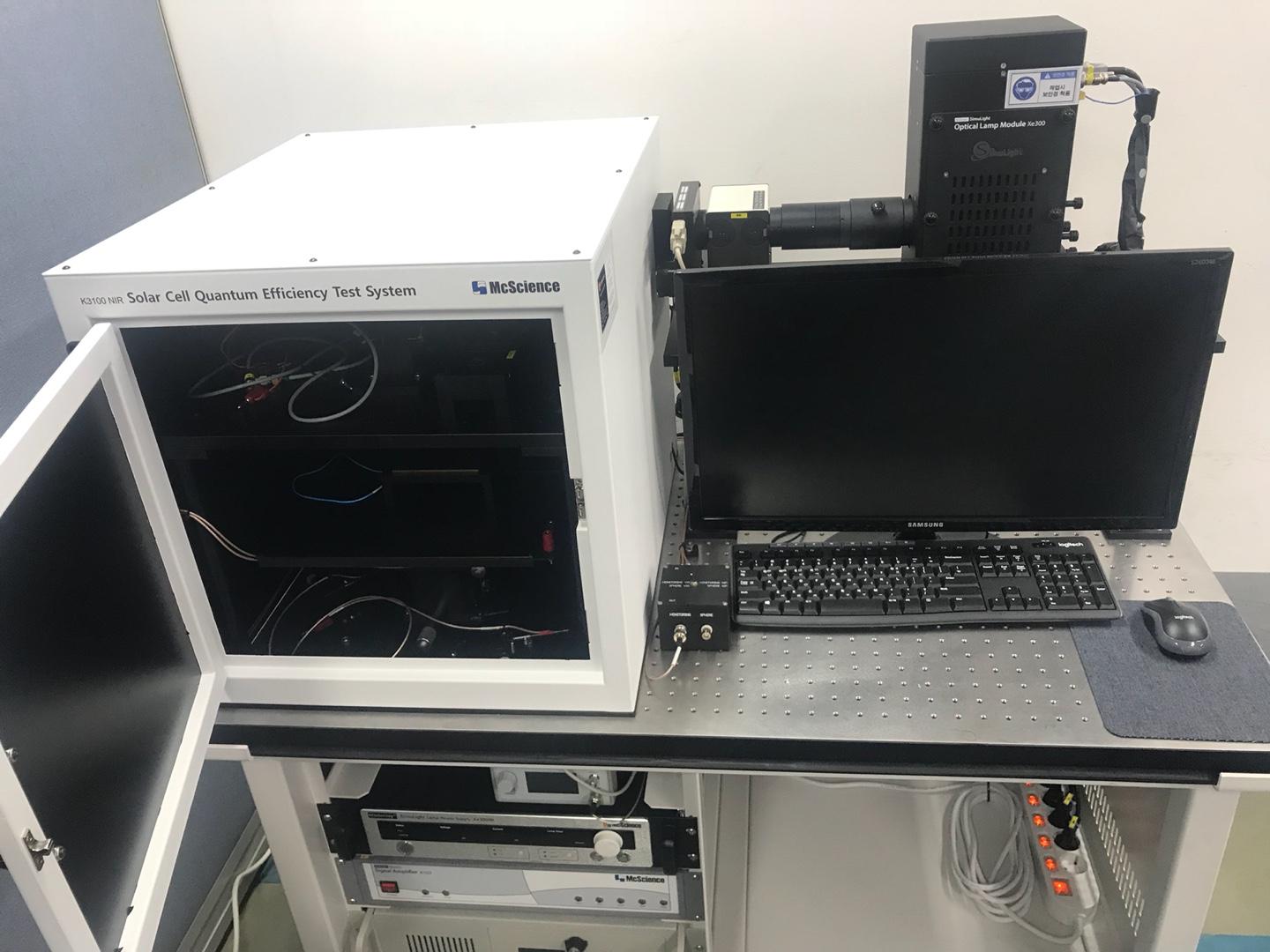

솔라셀 분광양자효율 평가 시스템
Solar Cell IPCE Measurement System
| GBTP No. | GBREMS-18-0038 |
|---|---|
| NFEC등록번호 | NFEC-2018-05-243627 |
| I-tube등록번호 | - |
| 보유기관 | 영남대학교 산학협력단 |
| 연락처 | 053-810-3852 |
장비정보
| 모델명 | K3100 Spectral IPCE Measurement system | 제작사 | Mcscience Inc. |
|---|---|---|---|
| 취득일자 | 2018-04-23 | 취득금액 | 60,400,000원 |
| 표준분류 | 화합물전처리/분석장비 > 분광분석장비 > 근적외선분광기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 대학로 280 (대동) 214-1번지 영남대학교 CRC F6 603
 |
||
| 장비설명 |
● 에너지 반도체 소자의 절대효율 & 분광양자효율을 측정 하는 시스템
● 에너지반도체 소자 절대효율 & 분광양자효율 측정기는 300nm ~ 1,500nm 스펙트럼 대역의 단파장 및 장파장 바이어스 광 조사방식. ● 분광양자효율 측정기는 AC방식의 측정이 가능하여야 한다. ● 분광양자효율 측정기는 NIR의 파장대역별 측정이 가능하여야 한다. ● 각 검사기에서 측정된 Data는 상호 보정 및 호환이 가능하여야 한다. ● 측정 데이터의 측정율은 2% 아래에서 정확성 및 재현성을 가져야 한다. ● Beam Size 는 고객의 요구에 따라 2~10mm 사이에서 측정이 가능하여야 한다. |
||
| 구성 및 기능 |
a. Light Source & Lamp Power Supply
- 광원의 종류 : Xenon 램프, 300W - Lamp Housing: F/1 UV Grade fused silica - DC 전원 공급기 포함 b. Motorized fileter Wheel & Sorting Filter - PC 원격 조정 가능 (RS-232) - 6 filters 동시 조정 가능 - Filter Size circular or Square : 1 in(25.4mm) - Thickness : from 2.5mm to 10.2mm - LP filter 1 in dia 309nm cut-on - LP filter 1 in dia 570nm cut-on - LP filter 1 in dia 800nm cut-on c. Monochromator - 분광파장범위: 300nm ~ 1,700nm - Focal Length : 130mm - F number : 1/8m - Ruled Grating (300nm~750nm),(500nm~1700nm) - Micrometer Driven Slit Assembly d. Optiacl System - PCX Lens (F= 80, 120) - Mirrors, Lesn Mount - Window 50Φ, F175 - Window 50Φ, F200 e. Optical Table - 1,200*800*50T 1ea - 640*340*15T 1ea(In Dark Room) - 575*405*15T 1ea(Outside) f. Lock-in Amplifier - 채널 개수 : 4개 , 동시샘플 - 입력 커플링 : AD 또는 DC - A/D 변환기(ADC)분해능 : 24비트 - ADC 타입 : 멀티,시그마 - ADC 변지고 오버샘플링 속도 : 1.0KS/S - 데이터 전송 : DMA - 주파수 정확도 : 25ppm - DC 커플링 오프셋: 3mV 최대 g. Chopper - Chopping Frequency : 4Hz~1KHz - Low Phase jitter - Single & Dual Beam Experiments - Sum & Difference Reference Output - Bolt Clamp or Rod Mounting h. K102 Signal Amplifier - 직류 전압 조정 및 신호 증폭기 - 전압 범위: ±10V - 최소 전압 조정 범위: ±5mV - Data 분해능: 16bit - 정확도: 측정 범위 대비 0.1% - 안정도: 0.1% after 30 min warm up - Connection Mode: 4-Probe - 원격조정방식: RS232C - 크기(가로×세로×높이): 500mm×400mm×110mm - 입력전원: 220V 단상 i. Reference PD - Si PD, 300nm~1,100nm - InGaAs PD, 700nm~ 1,500nm - Monitoring PD j. Operating PC & IPCE Measurement Software - 21“ 모니터 포함 - 운영 환경: MS Windows 2000/XP/7 - 한글화된 메뉴환경 - 그래프 표시 및 시료전류(Isam), 기준전류(Iref), 시료분광감도(SRsam), 외부양자효율(EQE),내부양자효율(IQE) 단락전류밀도(Jsc) 표시 - 측정 보고서 제공: TXT파일형식 또는 MS사 Excel 형식 k. Si & CIGS Test JIG - Z축 Micropositioner 2set - Bottom : 동판, Top : Pin Contact - 소형 Vaccum L. Hallogen Lamp Bias - 150W Lamp - Color Temp 3300K, Average Luminosity : 8,800lux - Ligth Source Fiber, 아답터 |
||
| 사용/활용예 |
- 실리콘 및 박막태양전지의 양자효율 측정
- 광흡수층, 버퍼층, 투명전극 층 등 다양한 층별 양자효율을 입사광의 파장별로 분석하여, 개별 층의 효율을 평가 - Up-conversion, down-conversion, multi-photon generation 등 다양한 photon-converter 적용효과 평가 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
