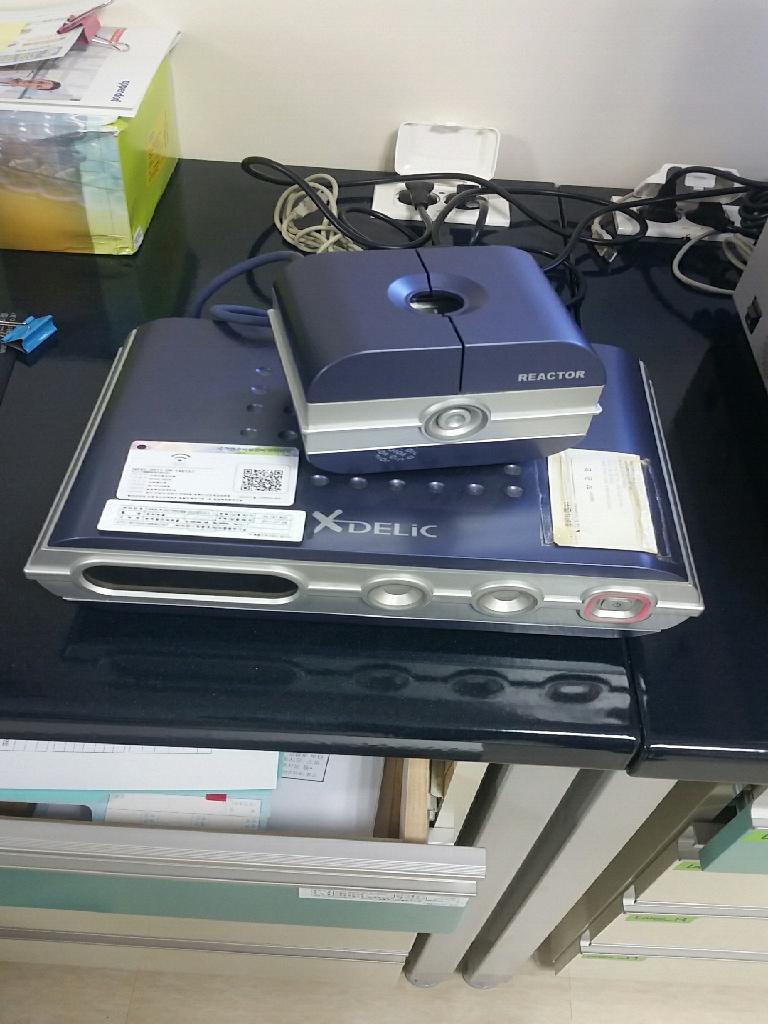

수정진동자저울
Quartz Crystal Microbalance) X-Delic(XQ10)
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2011-09-148157 |
| I-tube등록번호 | - |
| 보유기관 | 농림축산검역본부 |
| 연락처 | 054-912-0797 |
장비정보
| 모델명 | Xdelic, XQ10 | 제작사 | 프로테오젠(Proteogen) |
|---|---|---|---|
| 취득일자 | 2011-07-28 | 취득금액 | 38,197,500원 |
| 표준분류 | 물리적측정장비 > 질량/무게/부피/밀도측정장비 > 전자저울 | 활용용도 | 시험 |
| 장비위치 |
경상북도 김천시 혁신8로 177 농림축산검역본부 바이러스질병과 돼지열병연구실 농림축산검역본부 동물위생연구동 F4층 돼지열병연구실
 |
||
| 장비설명 |
- 세부과제명 : 바이오센서를 이용한 반려동물질병 검출용 단백질칩 개발
- 연구책임자 : 정혜영 - 수행년도 : 2011-2013(과제번호 B-AD20-2011-13-01) ○ 원리 및 특징 1. 수정(Quart crystal)의 압전 특성을 이용한 계측용 소자. 두 개의 전극(gold)과 얇은 수정판으로 구성되어 있고, 수정판 표면에 결합(흡착)된 물질의 질량변화에 따라 공명 주파수가 변하는 특성을 이용하여 측정을 한다.측정시 사용자가 직접 볼 수 있도록 측정프로그램이 구현되어 있고, 실시간(Real-time)으로 측정되어지는 그래프를 보여주며, 측정 중에 발생하는 노이즈를 그래프로 보여준다. 2. 측정 셀은 자체에 회로 및 전극장치를 두어 측정장치(리액터)에 창착후 바로 측정가능하고, 탈착이 용이하여 사용이 편리하여 연속된 실험시간을 단축시킨다. 측정 셀의 회로부에는 온도감지 센서를 부착하여 측정부의 온도변화를 감지하고, 이를 그래프로 보여준다. 리액터에는 온도조절장치가 장착되어 일정한 온도에서 측정이 가능하도록 조절하여 측정오차를 최소화 한다. 3. 측정된 데이터를 자체적으로 저장하고, 이를 분석하는 별도의 분석프로그램을 내장하여 직접적인 분석이 가능하다. 4. 분석프로그램에서는 측정데이터 상호간에 선형, 비선형의 상관함수 및 상관도를 추출할 수 있다. |
||
| 구성 및 기능 |
○ 주요구성 및 성능
1) QCM 제어본체 -PC에 의한 QCM 장비제어 -측정장치(리액터) 제어 및 데이터 통신 -Interface : USB plug & play -Power supply : AC 90~260v, 50~60hz -Size : 330 x 230 x 80mm 2) QCM 측정부(리액터) -측정장치 -온도제어 (항온유지) -측정 셀과 장.탈착 구조 -측정 정지 및 재시작 기능 -셀 고정 및 슬라이드 커버(케이스) -Size : 140 x 120 x 100 mm 3) QCM 셀 모듈(cell module) -Cell capacity : <400ul -수정판의 쉬운 안치부 및 전극장치(커넥터) -내부 회로 및 온도감지센서 -상.하부의 잠금장치 및 포고핀(Pogo pin) 구조 -장.탈착 구조 (리액터와 연결시) -마이크로 피펫을 이용한 시료주입구 -Size : 50 x 40 x 35 mm |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
