사중극자질량분석기
Quadrupole mass spectrometer
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2011-11-150114 |
| I-tube등록번호 | 1110-B-0135 |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-5535 |
| 대표번호 | - |
장비정보

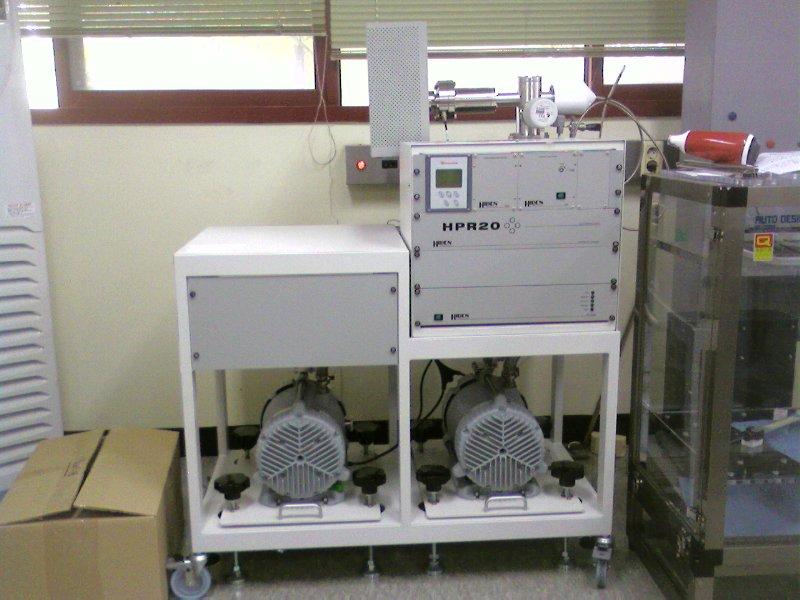

| 모델명 | HPR-20 QIC | 제작사 | Hiden Analytical |
|---|---|---|---|
| 취득일자 | 2011-10-05 | 취득금액 | 117,700,000원 |
| 표준분류 | 화합물전처리/분석장비 > 질량분석장비 > 직접주입고분해능질량분석기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) (청암로77) 포항공과대학교 산학협력단 제2실험동 F1 제2실험동 109호
 |
||
| 장비설명 | 사중극자 분석기는 4개의 평행한 금속 막대로 이루어져 있으며, 여기에 DC 또는 RF를 인가하여 이온의 이동경로에 영향을 주게 된다. 이때 주어진 직류, 교류 전압에 대해 일정 m/z ratio 값의 이온들만 quadrupole filter를 통과하게 되고 나머지 이온들은 경로를 벗어나게 된다. 이를 이용하여 다양한 전압에 따라 quadrupole filter를 통과하는 이온들을 측정하며 질량 스펙트럼(mass spectrum)을 얻게 된다. | ||
| 구성 및 기능 | 질량 분석계는, 시료 도입부(120~160도), 이온 생성부(1가 양이온), 이온 광학부, 이온 검출부(Faraday와 SEM을 이용) 및 기록계(소프트웨어 자동 저장)로 구성되며 이온 광학계에서 이온 검출계까지는 고진공 상태를 유지해야 한다. | ||
| 사용/활용예 |
어떤 기체의 정성 및 정량분석을 위해 장비를 사용하며, 측정순서는 다음과 같다. 1. 가스 주입(QIC inlet)
2. Ion source 3. 사중극자 4. 검출기 (gas out) 5. RF head 6. Controller |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
