임피던스 측정장비
Impedance Analyzer System
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2012-09-170636 |
| I-tube등록번호 | 1202-D-0156 |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-5535 |
| 대표번호 | - |
장비정보

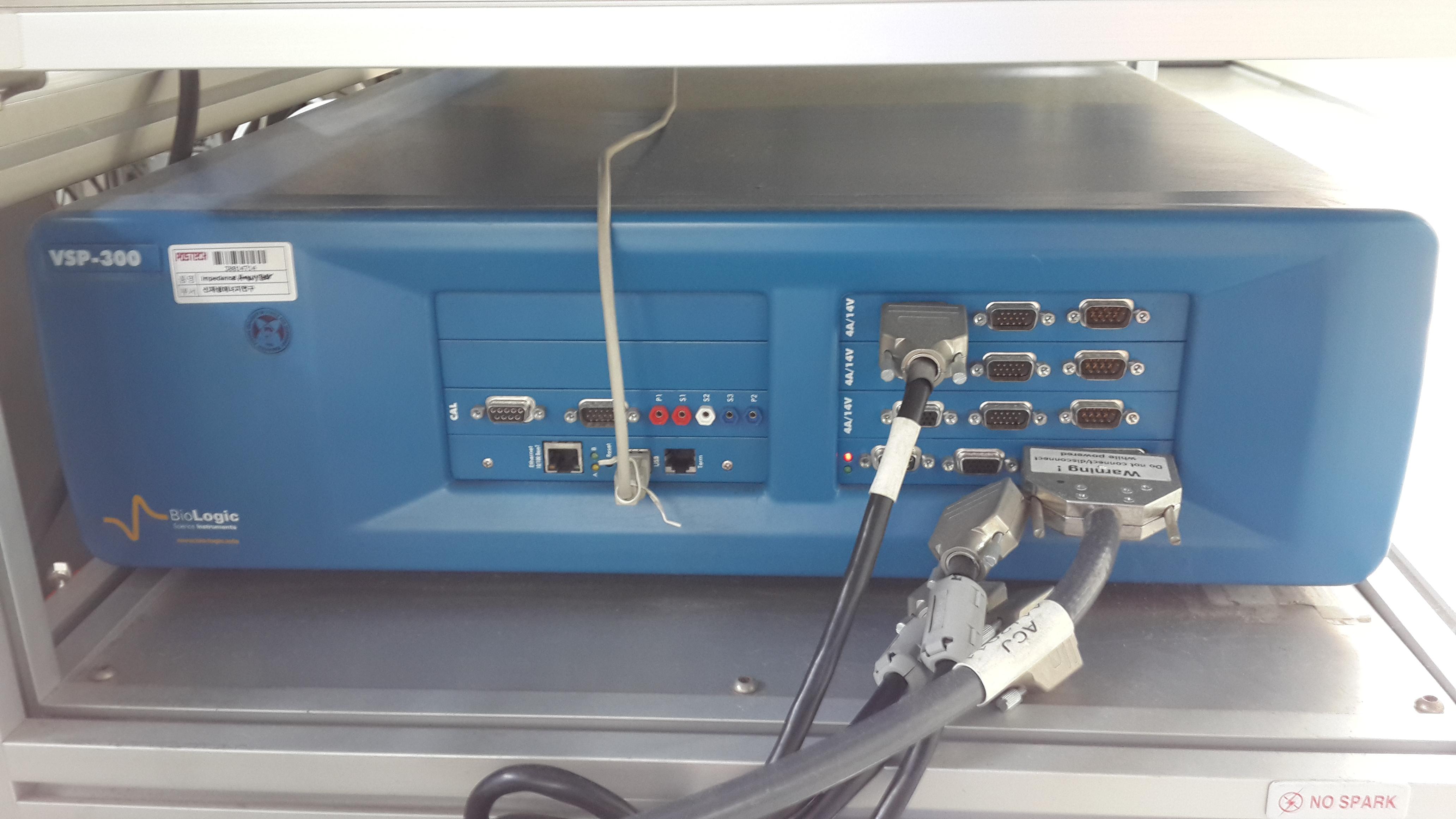

| 모델명 | VSP-300 | 제작사 | Bio-logic Science Instrument |
|---|---|---|---|
| 취득일자 | 2012-02-23 | 취득금액 | 50,541,867원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 전압/전류/전력측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 산27 포항공과대학교 환경공학동 F4 환경동 403호
 |
||
| 장비설명 | 기초전기화학 연료전지등 샘플의 전기화학적 분석에 주로 사용이 되며 Frequency에 따른 저항 값을 측정함으로써 impedance data를 습득 할 수 있다. 본 장비는 4개의 독립 채널을 운영 할 수 있는 4 Ch system임 | ||
| 구성 및 기능 |
기초전기화학 연료전지등 샘플의 전기화학적 분석에 주로 사용이 되며 Frequency에 따른 저항 값을 측정함으로써 impedance data를 습득 할 수 있다. 본 장비는 4개의 독립 채널을 운영 할 수 있는 4 Ch system임
1)VSP chassis - 6 slot no channel include S/W 1 set 2) Potentiostat/Galvanostat board for VSP-300 with EIS 4 ea 3) 4A booster option for VSP-300 3set Max 12A booster 1 ea Compliance: ±12 V up to ±49 V Control voltage: ±10 V up to ±48 V EIS measurement up to: 7 MHz Current ranges: 1 A to 10 nA (standard) Up to 20 A with boosters Down to 1 pA with ultra low current (ULC) option Current resolution: 760 fA (standard) Down to 76 aA with ULC |
||
| 사용/활용예 | 연료전지 : 단위셀 또는 스택화 된 고체산화물 연료전지(Solid Oxide Fuel Cell)의 성능 평가 및 교류임피던스 측정 산화 환원 반응 연구 및 다양한 모드 변경을 통한 data 습득. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
