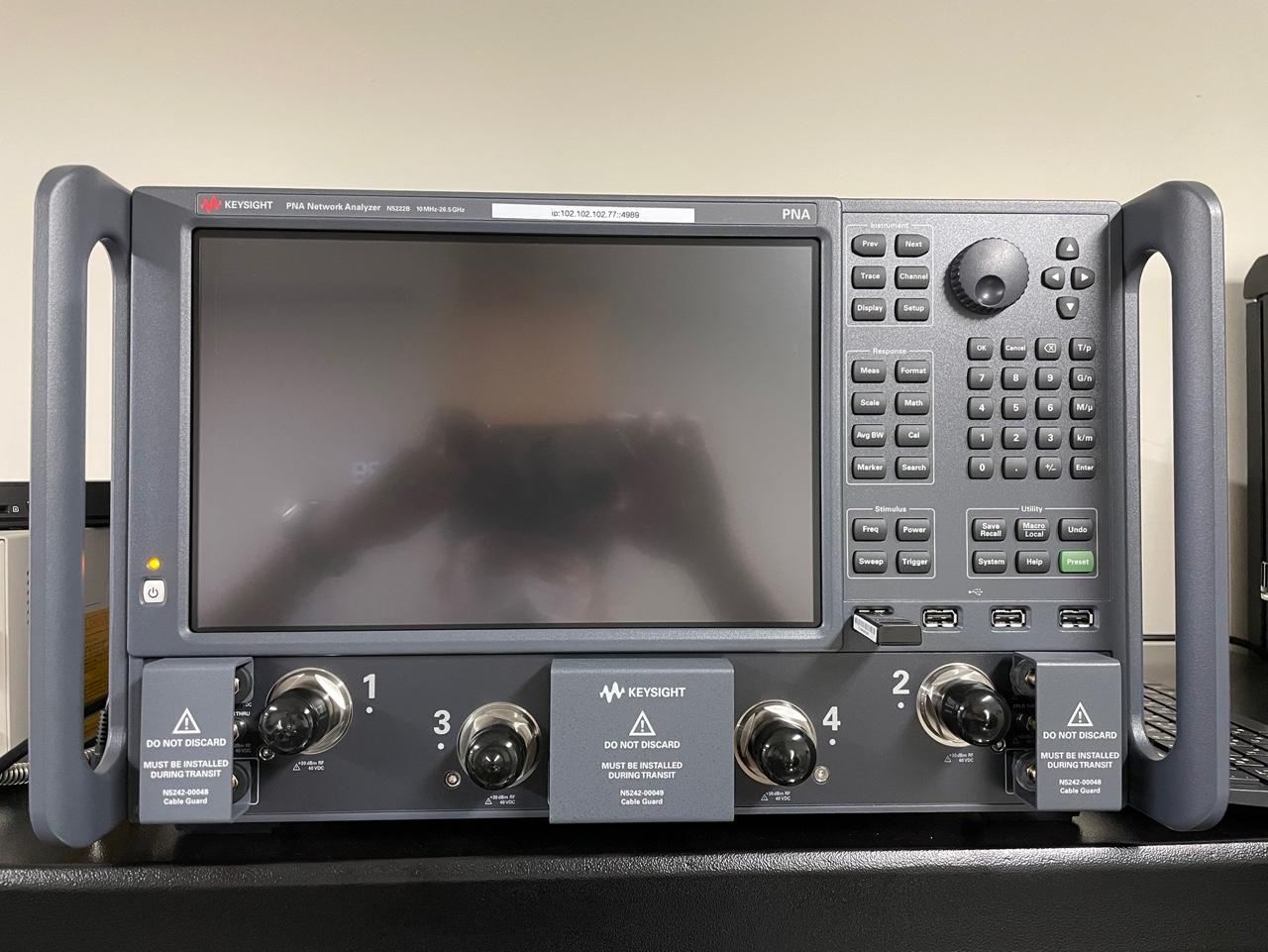

밀리미터파 확장 가능한 4포트 네트워크 분석기
4-port Network Analyzer for Millimeter-wave Measurement
| GBTP No. | GBREMS-18-0002 |
|---|---|
| NFEC등록번호 | NFEC-2021-09-272912 |
| I-tube등록번호 | - |
| 보유기관 | 영남대학교 산학협력단 |
| 연락처 | 053-810-2495 |
| 대표번호 | - |
장비정보
| 모델명 | N5222B | 제작사 | Keysight Technologies |
|---|---|---|---|
| 취득일자 | 2021-07-23 | 취득금액 | 95,812,602원 |
| 표준분류 | 전기/전자장비 > 분석장비 > 벡터네트워크분석기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 대학로 280 (대동) 214-1번지 영남대학교 전기관 F3층 315-4호
 |
||
| 장비설명 |
○ 밀리미터파 집적회로 특성 및 편파측정 환경 구축에 활용
- 전력증폭기, 저잡음증폭기, 주파수 체배기, 전력검출기, 안테나, 전압제어발진기 등 밀리미터파 대역에서 동작하는 집적회로의 입출력 임피던스 정합 특성 측정 - 전력증폭기와 저잡음 증폭기에서 전력 이득 특성, 주파수 체배기에서 전력변환효율 측정 - 밀리미터파 전력송신단의 공간전력결합 특성(결합 효율, 공간 반사 등) 측정 - On-chip 안테나, 안테나-in-package 및 편파 측정이 가능한 전력검출기에서 수집된 RF, 밀리미터파, 테라헤르츠 대역 신호의 크기와 위상 측정 - 마이크로파 혹은 밀리미터파 대역 레이더 센서의 다중 채널 특성 및 위상 제어 특성의 평가에 활용 - 차세대 시스템반도체 인력양성을 위한 5G 대역 및 IoT 융합시스템용 집적회로의 성능 평가 교육에 활용 - On-wafer Probing 및 신호발생기, 신호분석기와 연동하여, 이상적인 5G, B5G, 6G 통신 및 전파응용시스템 성능 평가에 활용 |
||
| 구성 및 기능 |
- 4 port input/output port for RF/Microwave signals (50Ω, 3.5 mm Male)
- 밀리미터 확장 가능한 Receiver Switch 및 jumper 포함 - 주파수 범위: 최소 10 MHz 이하, 최대 26.5 GHz 이상 - Dynamic Range : 122 dB 이상 (100 MHz ~ 26.5 GHz) - Frequency Resolution/Accuracy : 1 Hz / ±0.7 ppm - Maximum Leveled Power / Accuracy : 5 dBm / ±2.5 dB @ 26.5 GHz - Power Level Linearity : ±1.5 dB @ 26.5 GHz - Power Sweep Range / Resolution : 30 dB @ 24-26.5 GHz, 0.01 dB - Non-Harmonic Spurs at Norminal Power : -80 dBc @ 26.5 GHz - Phase Noise : -106 dBc/Hz @ 1 kHz offset - Test Port Noise Floor : -107 dBm @ 26.5 GHz, 10 Hz IFBW - 0.1 dB Compression : 10 dBm @ 26.5 GHz - Trace Noise Magnitude : 0.005 dB rms @ 26.5 GHz, 1 kHz IFBW - Trace Noise Phase : 0.054 deg rms @ 26.5 GHz, 1 kHz IFBW - Reference Level Range / Resolution: ±500 dB Magnitude, ±500 degrees Phase / 0.001 dB Magnitude, 0.01 degrees - Frequency offset measurements for mixer and converter measurement |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
