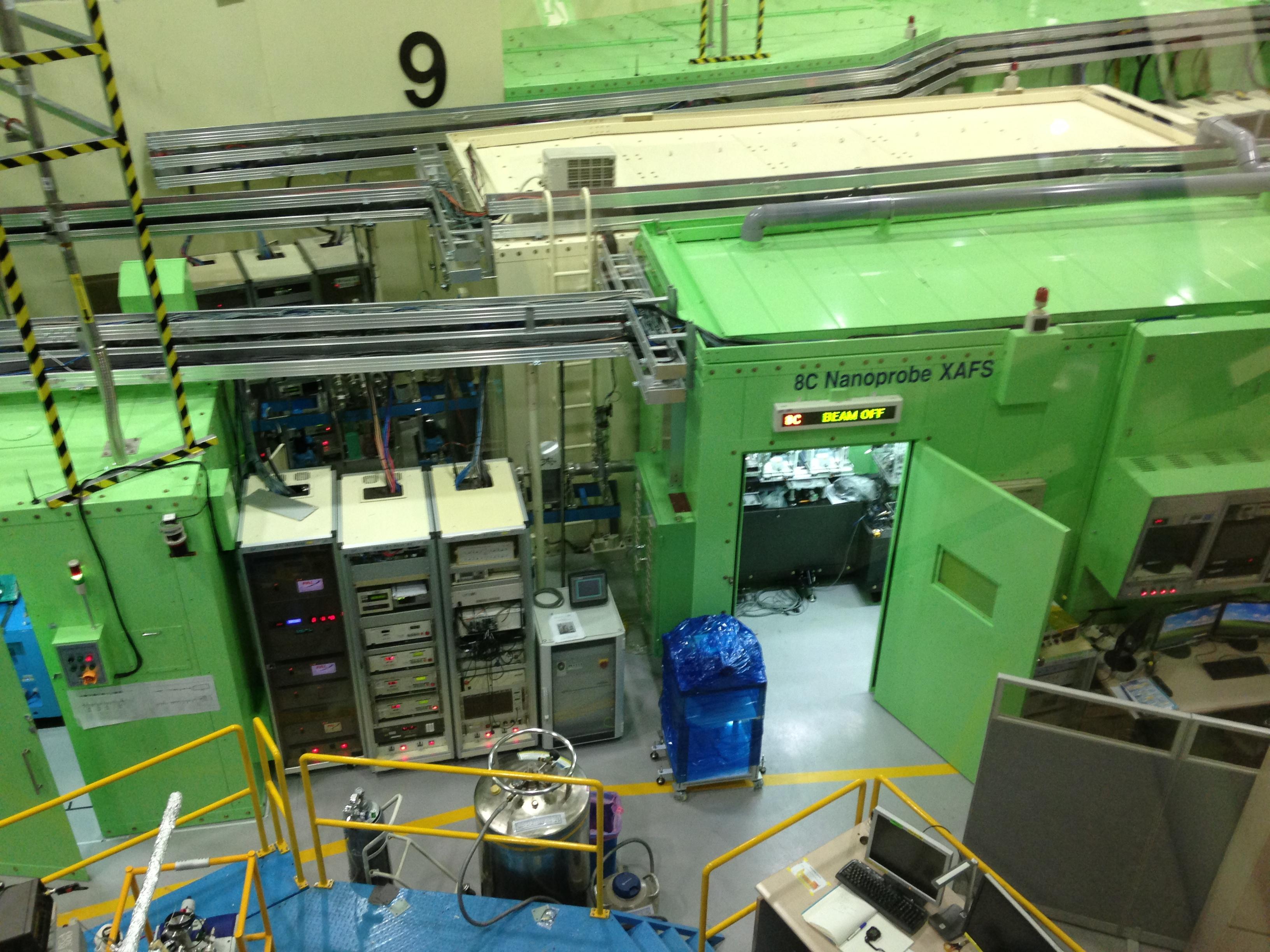

빔라인_나노 엑스선흡수분광 (Nano XAFS) 4호
Nano X-ray Absorption Fine Structure Beamline
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2013-03-176546 |
| I-tube등록번호 | - |
| 보유기관 | 포항가속기연구소 |
| 연락처 | 054-279-1500 |
장비정보
| 모델명 | 개발장비 | 제작사 | 포항가속기연구소 |
|---|---|---|---|
| 취득일자 | 1996-12-31 | 취득금액 | 507,500,000원 |
| 표준분류 | 광학/전자영상장비 > 방사선발생/측정장비 > 가속기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 지곡로 127번길 80 포항가속기연구소 포항가속기연구소 F1
 |
||
| 장비설명 | 노엑스선흡수분광 빔라인은 집속거울장치로 고집속된 강한 엑스선을 작은 크기의 물질에 조사하여 물질 내 원자의 전자적 구조와 원자주변의 국부구조를 파악하기 위한 빔라인이다. 추가적인 집속장치(KB mirror, zone-plate)를 사용하게 되면 마이크로 크기 이하의 빔을 제공할 수 있게 되므로 반도체, 환경, 생물, 광물 등의 거의 모든 분야에 걸쳐 적용할 수 있다. | ||
| 구성 및 기능 |
<광원>
- 형태 : Tapered in-vacuum undulator - 임계에너지 : 7.0 keV (저장링 전자에너지 3.0 GeV) - 광원 크기 : σx = 380 ㎛, σy = 26 ㎛ - Divergence : 47 rad (H), 10 rad (V) <광학특성> - 운용에너지 : 4.0 ~ 20.0 keV (@Si(111)) - 에너지 분해능 : Δ E/E = 2x10-4 - 광세기 : 1 x 1012 (photons/sec) - 수평집속거울 : 유효크기(길이 800mm, 폭 60mm) 코팅 (Rh) - Fixed exit DCM cooled with cryo-cooler (LN2), 크리스털 : Si(111) - 빔 크기 (직경 : ~ 220 x 540 m2) |
||
| 사용/활용예 |
<실험분야>
- XANES, XAFS,micro/nano-probe -XAS - 화학촉매, 반도체, 환경, 생물, 광물 - 표면 및 계면 - 비정질 및 나노구조 - 박막 및 분말시료 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
