빔라인_엑스선 소재과학 (MS-XRS) 23호
Material Science X-ray Scattering Beamline
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2013-02-176435 |
| I-tube등록번호 | - |
| 보유기관 | 포항가속기연구소 |
| 연락처 | 054-279-1500 |
장비정보
| 모델명 | 개발장비 | 제작사 | 포항가속기연구소 |
|---|---|---|---|
| 취득일자 | 2004-12-31 | 취득금액 | 2,834,300,000원 |
| 표준분류 | 물리적측정장비 > 달리 분류되지 않는 물리적측정장비 > 달리 분류되지 않는 물리적측정장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 지곡로 127번길 80 포항가속기연구소 포항가속기연구소 F1
 |
||

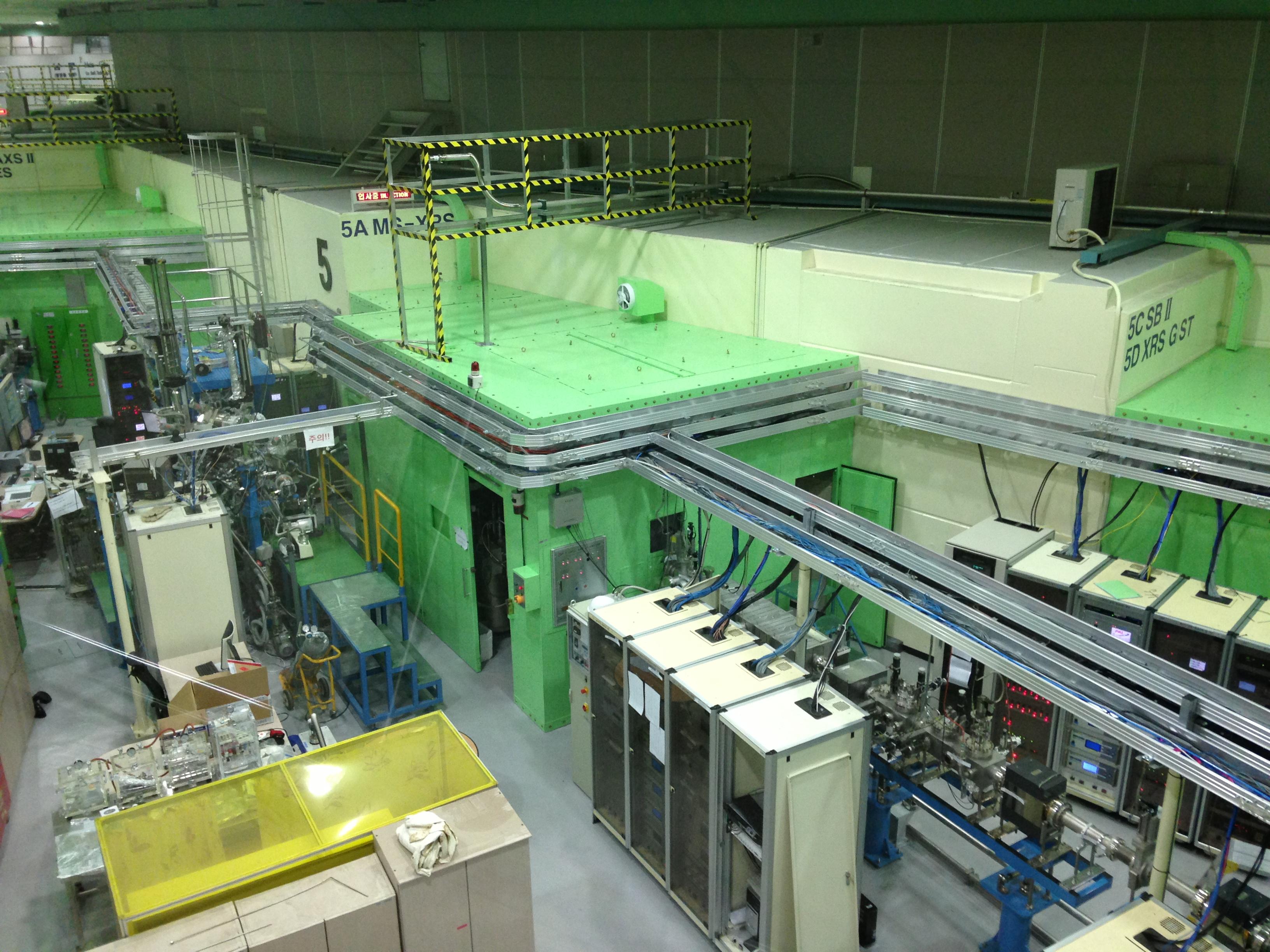

| 장비설명 | XRS-MS 빔라인은 휨자석 빔라인에 비해 수십 배 이상의 빔 flux를 제공할 언듈레이터 (in-vacuum undulator) 삽입장치를 갖춘 x-선 산란 빔라인이다. 5A 빔라인은 고유속 x-선의 특성을 활용하여 첨단 재료의 구조분석, 특히 수십 A 이하의 나노구조 분석 실험 등에서 기존의 휨자석 빔라인에 비해 유리하며, 또한 언듈레이터 삽입장치를 통하여 빔퍼짐각이 적은 집속된 빔을 사용한 실험이 가능하다. 언듈레이터 삽입장치에서 나오는 광원은 double crystal monochromator (DCM) 을 거쳐 단색화 되고 vertical focusing mirror (VFM) 에서 수직방향으로 집속한 다음 horizontal focusing mirror (HFM)에서 수평방향 집속을 하는 방식이다. XRS-MS빔라인의 활용분야는 고유속을 이용한 나노 구조 분석 및 실시간 산란 실험 등의 재료과학 분야이며, 특히 박막 및 나노 구조 연구의 경우 담당 연구진의 경험을 십분 활용할 수 있다. 또한 10~15keV 영역의 에너지를 이용하여 분석 가능한 원소의 영역이 확대되고 분석 분해능이 개선됨으로써 첨단소재에 대한 새로운 구조분석이 가능할 것으로 기대하며, in-situ solution cell이 필요한 전기화학적 박막 실험처럼 그동안 PLS에서 하기가 쉽지 않던 실험들이 활발히 이루어질 것으로 기대하고 있다. | ||
| 구성 및 기능 | 현재 보유한 주요 실험 장치로는, x-선 산란 실험을 위한 6축 회절기와 MAR345 image plate 등이 있다. 우선 6축 회절기는 kappa 타입 회절기로 회절각에 거의 제한이 없고 측면 공간이 자유로워 추가 실험장치를 부착하기 쉬운 특징이 있다. 따라서 10 kg 정도의 실시간 증착/분석 장비를 직접 회절기의 goniometer위에 올릴 수 있는 장점이 있다. MAR345 image plate는 motorized table 위에 장착이 되어 있어 6축 회절기와 연동되어 실험이 가능하여 고분해능 실험과 함께 2차원 X-선 산란 패턴을 동시에 측정할 수 있다. 향후 계획 중인 성능향상 분야는 6축 회절기에 장착하여 운용이 가능하여 박막 시료의 in-plane diffraction, reciprocal space mapping이나 diffuse scattering 등을 효율적으로 측정할 수 있는 1D 또는 2D CCD 검출기를 고려 중에 있으며, 시료의 위치에서 ~10um 크기로 빔을 집속할 수 있는 광학 장치와 시료의 온도를 저온(10K)-중고온까지 변화시킬 수 있는 실시간 온도 장치 등이 있다 | ||
| 사용/활용예 |
<연구영역>
- 박막, 다층박막, 및 단결정 등의 원자구조 및 표면/계면 관련 분야 - Soft matter 비정질 및 나노구조의 분석 - X-선 반사율 / X-선 회절 실험 / 역격자 공간 맵핑 (RSM) |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
