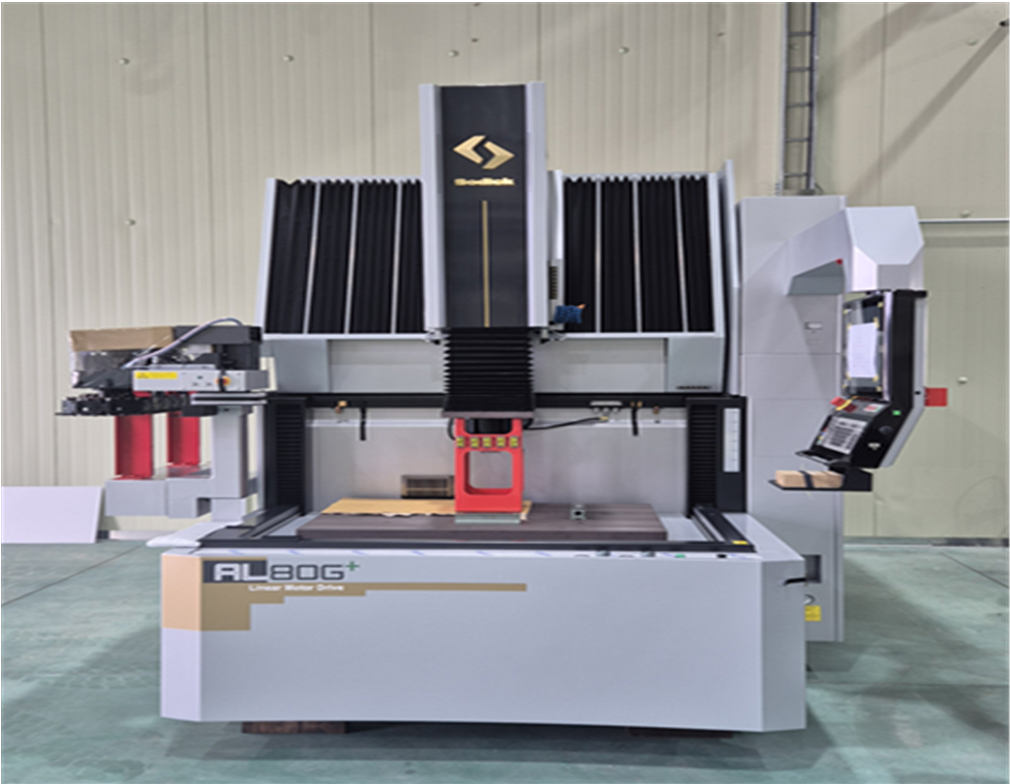

고정밀 침전식 방전가공기
EDM(Electric Discharge Machining)
| GBTP No. | GBREMS-12-0619 |
|---|---|
| NFEC등록번호 | NFEC-2025-11-309704 |
| I-tube등록번호 | - |
| 보유기관 | 구미전자정보기술원 |
| 연락처 | 054-479-2231 |
| 대표번호 | 054-479-2002 |
장비정보
| 모델명 | AL80G | 제작사 | sodic |
|---|---|---|---|
| 취득일자 | 2025-03-28 | 취득금액 | 379,500,000원 |
| 표준분류 | 기계가공/시험장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 산호대로 32 (공단동) 공장동 101호 재단법인구미전자정보기술원뿌리DX지원센터 F1층 102호
 |
||
| 장비설명 |
● 방전가공기는 합금 및 다양한 형태의 금속을 정교하게 가공하는 공정장비로서 뿌리기술분야 중 하나인 금형분야의 금형절삭공정시필요함, 본 장비는 일반 절삭 방법과 달리 공구와 작업물간의 직접적인 물리적 접촉을 필요로 하지 않기 때문에 매우 단순한 형태부터 복잡한 부품의 제작까지의 공정지원이 가능한 장비이다.
● 다양한 공구를 본 장비에 장착하고 기계언어로 프로그래밍(Computer-Aided Manufacturing 등)으로 입력하면 장비가 자동적으로 형상가공이 가능하다. ● 일반 밀링, 선반 장비와 다른 방전가공방식으로 높은 정밀도를 제공하기 때문에 항공 우주, 의료기기, 산업기계 등 정밀가공이 필요한 분야에서 사용이 가능하다. |
||
| 구성 및 기능 |
(1) X/Y/Z 축 스트로크(mm) : 850/500/400
(2) 테이블 치수(폭x깊이) (mm) : 1100 x 700 (3) 가공 탱크 내 치수(폭x깊이x높이) (mm) : 1400 x 900 x 500 (4) 액면 조정 범위(mm) : 350~450 (5) 최대 가공물 질량(kg) : 3000 (6) 오토 툴 체인지(EA) : 16EA (7) 툴 체인지 속도(s) : 1.8 이하 (8) 가동Tank Door 구동방식 : 3면 자동 상하 이동 방식 (9) 테이블 제질 : 세라믹 (방전가공 정밀도 향상) (10) 방전제어방식 : 초경가공, 3um급 미세 가공, 무소모 방전 가능 (11) 축구동방식 (X,Y,Z) : 리니어모터 (12) C-Axis 가공 : 전극 C축 가공 가능 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
