정보제공 : ZEUS 장비활용종합포털(www.zeus.go.kr)
겔도큐멘테이션시스템
Gel documentation system
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2013-06-180369 |
| I-tube등록번호 | - |
| 보유기관 | 농림축산검역본부 |
| 연락처 | 054-912-0860 |
장비정보

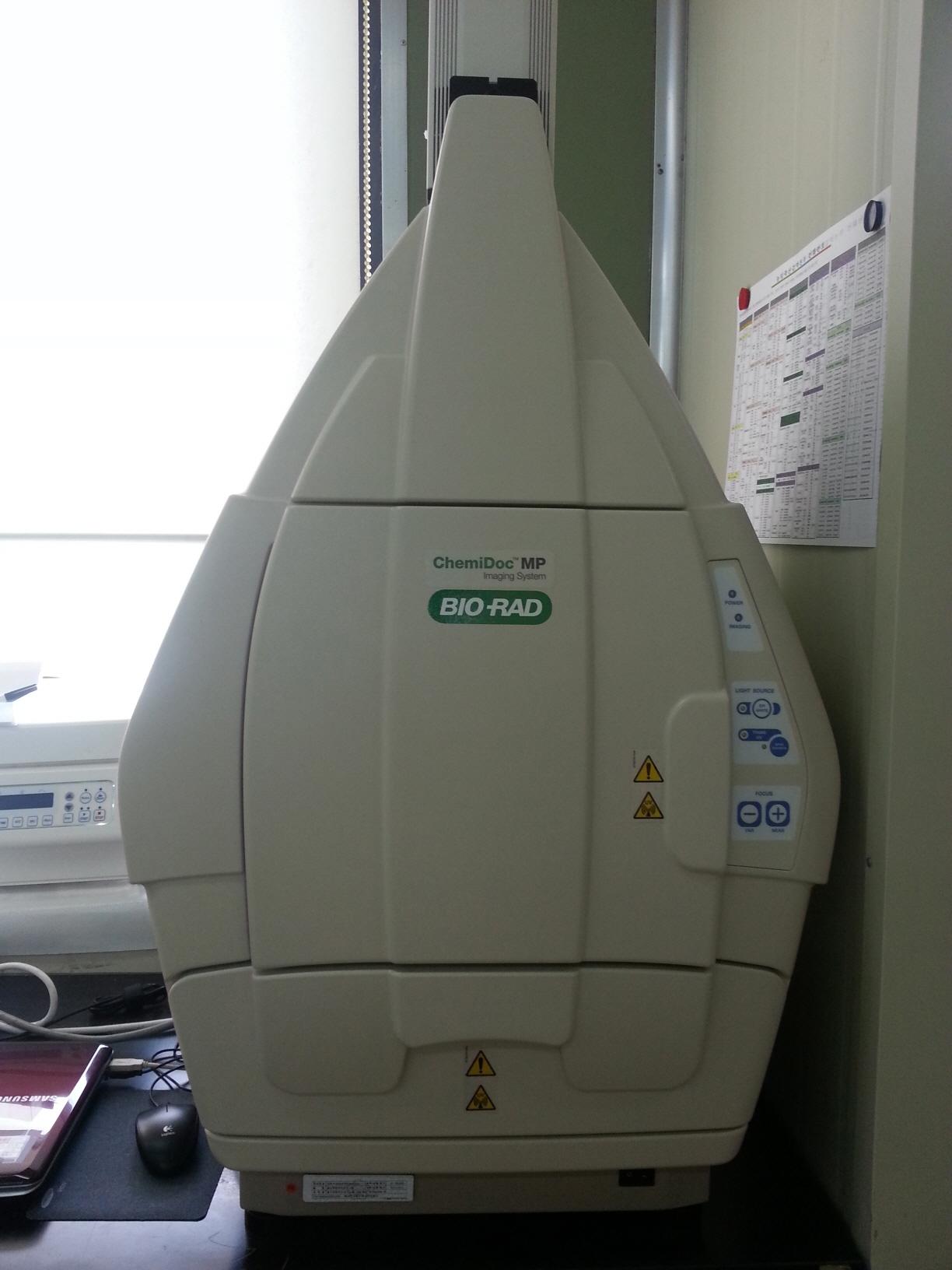

| 모델명 | ChemiDoc MP | 제작사 | Bio-rad |
|---|---|---|---|
| 취득일자 | 2012-06-01 | 취득금액 | 51,609,123원 |
| 표준분류 | 광학/전자영상장비 > 이미지분석장비 > 시험관내화학형광이미지분석기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 김천시 혁신8로 177 (율곡동) 농림축산검역본부 연구동 F2층 신종외래질병연구실(해외전염병과)
 |
||
| 장비설명 |
본 장비는 Bio-rad사에서 제조된 ChemiDoc MP system 모델로 단백질반응 영상분석기로써 다음과 같은 특성을 갖고있다.
실험용 분석용인 1-D 2-D gels dot 또는 slot blots auto radiographs TLC plates western blots photographs ELISA plates tube gels 3-felx multi fluorescence western 그리고 Microscopes slides 분석이 가능하다. 본 시스템은 사용자 친화적으로 최적화 되어 있는 Image Lab4.0 멀티 플렉스 프로토콜을 셋업하여 DNA RNA 단백질의 분석이 분리되어있으며 이를 문서화 시킬 수 있는 특성이 있다. 본 시스템은 필름을 대체하는 고감도의 image와 고 활용도의 multiplex 능력으로 fim 소모 비용과 실험 시간을 줄여주는 경제성을 가진다. 컴퓨터에 연결되어 있는 Window 소프트 웨어을 통해 손쉽게 이미지를 얻고 최적화 정량화 문서화 할 수 있으며 최적 1200dpi 고 해상도의 이미지를 생산함으로서 논문 출간에 적합한 고 해상도 이미지를 제공한다. 본 시스템은 고 해상도 시스템으로써 0.1ng 이하 DNA 밴드를 볼 수 있으며 stain-free 테크놀로지를 실행 함으로써 최소한의 노력으로 품질관리(QC) 를 위한 단계별 검증의 수행이 가능하다. |
||
| 구성 및 기능 |
* 구성
○ Chemiluminescent Multi 형광 이미지 분석 장치 1 Set ○ 1-D 분석 소포트 웨어 1 Set ○ 데이터 분석 장치 1 Set ○ 부속품 1 Set * 성능 1. Chemiluminescentmulti 형광 이미지 시스템 1 Set 1) 암실화된 자외선 조사기 가 .형광젤을 보기 위한 암실의 불필요 나. 전방 드로우 타입의 UV 트랜스 일루미네이터 (눈으로 gel 확인 및 cutting이 가능 하다) 다. 모든 illumination 빛 조절을 소포트 웨어를 통해 가능하다. 라. Gel alignment templete를 장착하여 gel 또는 membrane을 정 중앙에 쉽게 맞출수 있다. 마. UV 조사기에 cut off 스위치가 장착되어 있다. 바. 불투명한 시료에 대한 Epi-백색광 조사기 사. 점등 후 5분뒤에 꺼지는 자동 소등 장치 아. UV 트랜스 일루미네이터 사이즈(최대 샘플 적용 사이즈) : 28x 36 cm 자. 광원 (Light source) 1. Trans UV (254302365가능) 기본 장착은 302nm 2. Blot film TLC plate 등을 위한 Epi-illumination (백색광원 )와 Red Green Blue (빨강 초록 파랑) 광원 이 장착 되어 있으며 소프트웨어를 통하여 조절 가능하다. 2) 초 냉각 기능과 줌 기능이 되는 CCD 카메라 가. 픽셀 깊이 : 16-bit 나. Linear 유동성의 범위 : >4.0 배 다. 냉각 시스템 : peltier thermoelectric 시스템 라. 냉각 온도 : -30℃ (absolute) -50℃(relative) 마. 희미한 밴드에 대한 노출시간 기능 바. F-stop 1.2 : Chemiluminescent 이미지에 대한 더 많은 빛 수집 사. 이미지 해상도 (4.0 M 픽셀) 픽셀 크기 (6.45 x 6.45 um) Binning setting: 1x1 2x2 3x3 4x4 binning 아. 모터라이즈 되는 줌 렌즈 C-mount 자. CCD카메라로부터 실시간 이미지 전송 기능 차. 재현성 있는 카메라 셋팅: 이미지 획득 조건을 카메라에 프로토콜화 저장 설정 프로토콜을 저장을 통하여 100% 재현성 보장: 이미지 크기 빛의 선택 filter 선택 분석 및 리포트 방법 설정등을 저장 불러오기 가능 카. 전동식 zoom 랜즈와 수치 feedback: 이미지 획득시 랜즈를 조절에 있어 발생하는 다양한 변화 조건을 균일 하게 제거하여 이미징 장비에 의한 영향을 최소화 시킴 타. Fixed zoom lenses f/0.95 (option) 파. 자동초점조절: 미리 설정된 초점값을 이용하여 샘플 높이와 크기에 맞게 자동 초점이 조절된다. 하. 심험 재현성 : 설정 프 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
