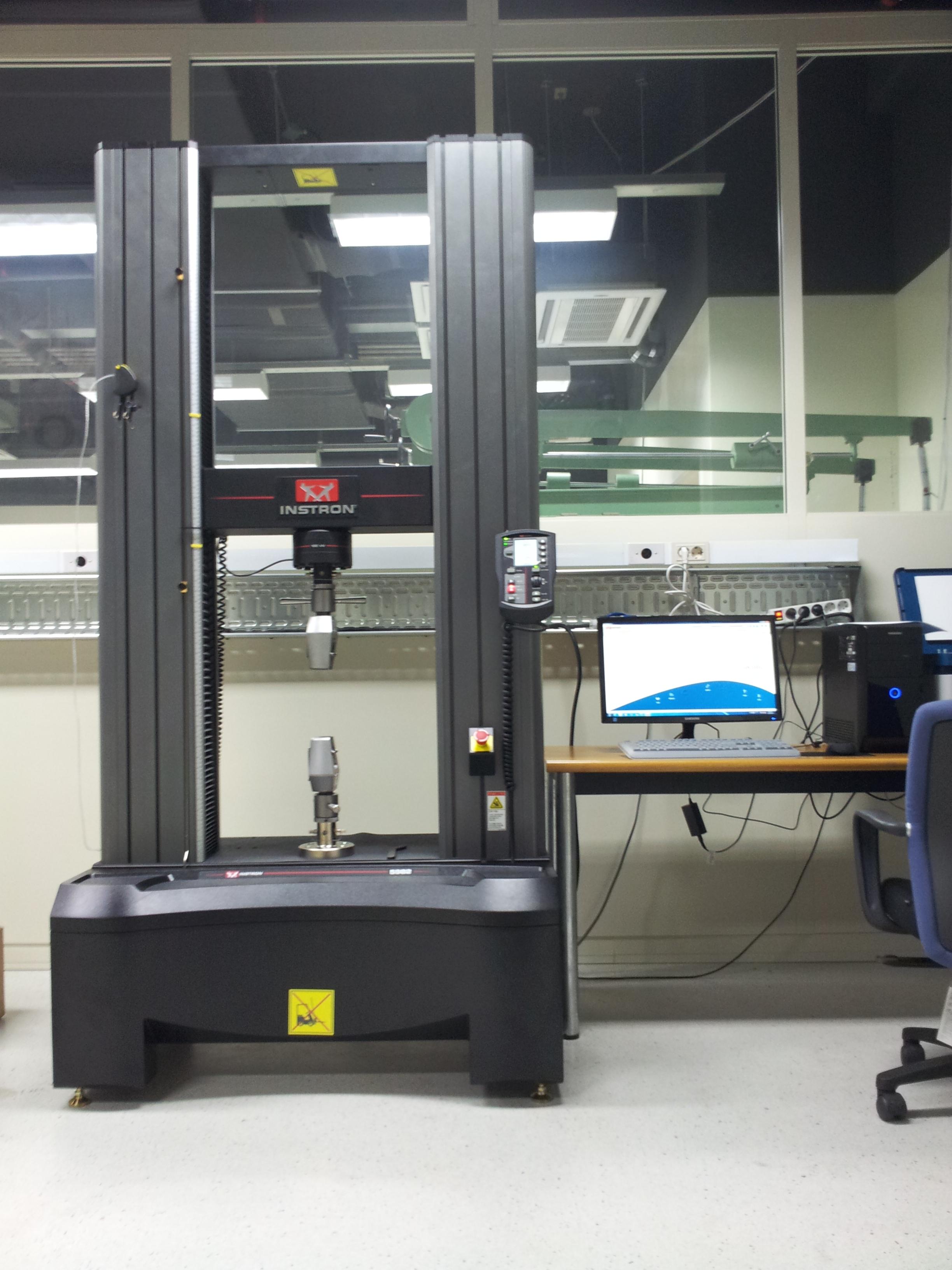

인장시험기

Universial Testing Machine

GBTP No. -
NFEC등록번호 NFEC-2013-07-181077
I-tube등록번호 -
보유기관 포항공과대학교
연락처 054-279-9074

장비정보

모델명 5982 제작사 Instron Corporation
취득일자 2013-02-07 취득금액 102,300,603원
표준분류 기계가공/시험장비 > 재료물성시험장비 > 만능시험기 활용용도 시험
장비위치
경상북도 포항시 남구 청암로 77 (지곡동) 철강대학원 철강대학원 철강대학원 F3 342/44
장비설명 1) 본 인장시험기로 수행할 수 있는 시험으로는 인장 압축 구부림 크리프 (일정하중을 장시간 가함으로써 발생하는 변형 및 경과 시간과의 관계 측정) 주기인장 응력완화 등이 있습니다.
2) 본 인장시험기로 진행하는 모든 시험은 PC로 조작으로 이루어지며 시험 결과 데이터는 본 기기에 부착된 컨트롤 패널 또는 PC 모니터에 나타납니다.
3) 본 인장시험기는 시험편의 위치 가해지는 하중 응력 변형속도를 제어합니다.
4) 본 인장시험기는 데이터처리에 있어 in-put 및 out-put신호를 연속적으로 주고받습니다.
5) 본 인장시험기로 시험을 진행하는 동안 과부하 방지 및 안전을 위한 기능이 포함되어 있습니다.
6) 본 인장시험기는 시험하고자 하는 시편을 시험전에 변형이 되지 않도록 보호해주는 기능이 포함되어 있습니다.
7) 본 인장시험기는 하중 및 변형량 측정에 있어 시험 전 자동 보정기능이 있습니다.
8) 본 인장시험기는 즉각적인 디지털 시험 속도 선정이 가능하며 이는 시험 중에도 가능합니다.
9) 본 인장시험기는 ISO 9001인증을 받았습니다.
10) 본 인장시험기는 하중 및 변형량 측정을 위한 채널을 최대 12개까지 확장 가능합니다.
구성 및 기능 3-1. 인장 시험기 본체
1) 최대 하중 : 100 kN
2) 변형 속도 범위 : 0.00005 mm/min - 1000mm/min 또는 그 이상.
3) 크로스헤드 범위 : 1330 mm 또는 그 이상.
4) 스탠다드 다중 변형 측정 로드셀 장착.
5) 하중 정확도 : 최대 하중의 0.2%에서 100% 또는 그 이상에 해당하는 입력 하중의 ±0.5%.
6) 변형 속도 정확도 : 입력 속도의 ±0.1 % 또는 그 이상.
7) 프레임 강도 : 275 kN/mm 또는 그 이상.
8) 위치 조정 정확도 : 0.00834 ㎛ 또는 그 이상.
9) 프레임 사양 :
- 최대 수직 시험 공간: 1430 mm 또는 그 이상.
- 최대 수평 시험 공간: 575 mm 또는 그 이상.
10) 스탠다드 조건을 만족하는 2개의 크로스헤드 통제 기둥.
11) 장기간 사용을 위한 스탠다드 조건의 알루미늄 기둥.

3-2. 데이터 처리 시스템
1) 시험 데이터 처리:
- 변환기를 통한 자동 인식 및 보정.
- 단위/규격: 국제표준단위 미터법 미국 관례단위.
- 데이터 추출 속도: 40 kHz 시험 중인 모든 채널에서의 동시다발적 데이터 처리속도: 2.5kHz.
- 하중 측정 정확도: 로드셀 최대 하중의 1/1000 이하까지 ±0.5%의 오차발생.
- 변형 측정 정확도: 최대 범위에서의 1/50 이하까지 ±0.5%의 오차발생.

2) 컨트롤 패널:
본 인장시험기의 하중 프레임에 설치된 컨트롤 패널은 시험을 진행함에 있어 편리함과 효율성을 높여줍니다. 컨트롤 패널은 아래에 제시한 기능을 수행합니다.
- 하중 및 하중제거 수동 조작 기능
- 시편의 정밀한 위치조절을 위한 수조정 바퀴
- 영점화 조절을 위한 소프트키
- 시험 전 시편을 보호하기 위하여 시편에 가해지는 하중 제어 기능
- 시험 시작 및 중지 기능
- 위치 재설정 기능

3-3. 시험 소프트웨어
1) 본 소프트웨어는 윈도우 기반 소프트웨어입니다.
2) 본 소프트웨어는 시험 컨트롤 및 데이터 분석에 사용됩니다.
3) 본
사용/활용예 본 인장시험기는 재료의 기계적 물성을 평가하는 가장 기본적인 실험기기이다.
위에서 언급한 다양한 시험법을 통하여 재료의 물성을 결정하는 것이 가능하나 그 중에서도 단순 인장시험이 산업현장 및 학교에서 가장 많이 사용되고 있다. 이는 단순 인장시험이 무엇보다도 시험방법이 간단하며 시험을 진행하는 시간이 오래 걸리지 않기 때문이다. 또한 단순 인장시험을 통하여 각 시험편의 응력-변형률 곡선을 얻을 수 있는데 이를 통해 얻어지는 강재의 기계적 물성은 다른 강재들과 직접적으로 비교하여 좋고 나쁨을 바로 판별이 가능하기에 그 중요성은 매우 크다고 볼 수 있다.
이외에도 단순 인장시험에서 변형 속도를 조절하여 그에 따른 재료의 강도 및 연성과 같은 기계적 물성 평가가 가능하며 평가하고자 하는 강재의 외부환경을 다양하게 조절하여 각 환경에서의 기계적 물성 평가도 가능하다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
