정보제공 : ZEUS 장비활용종합포털(www.zeus.go.kr)

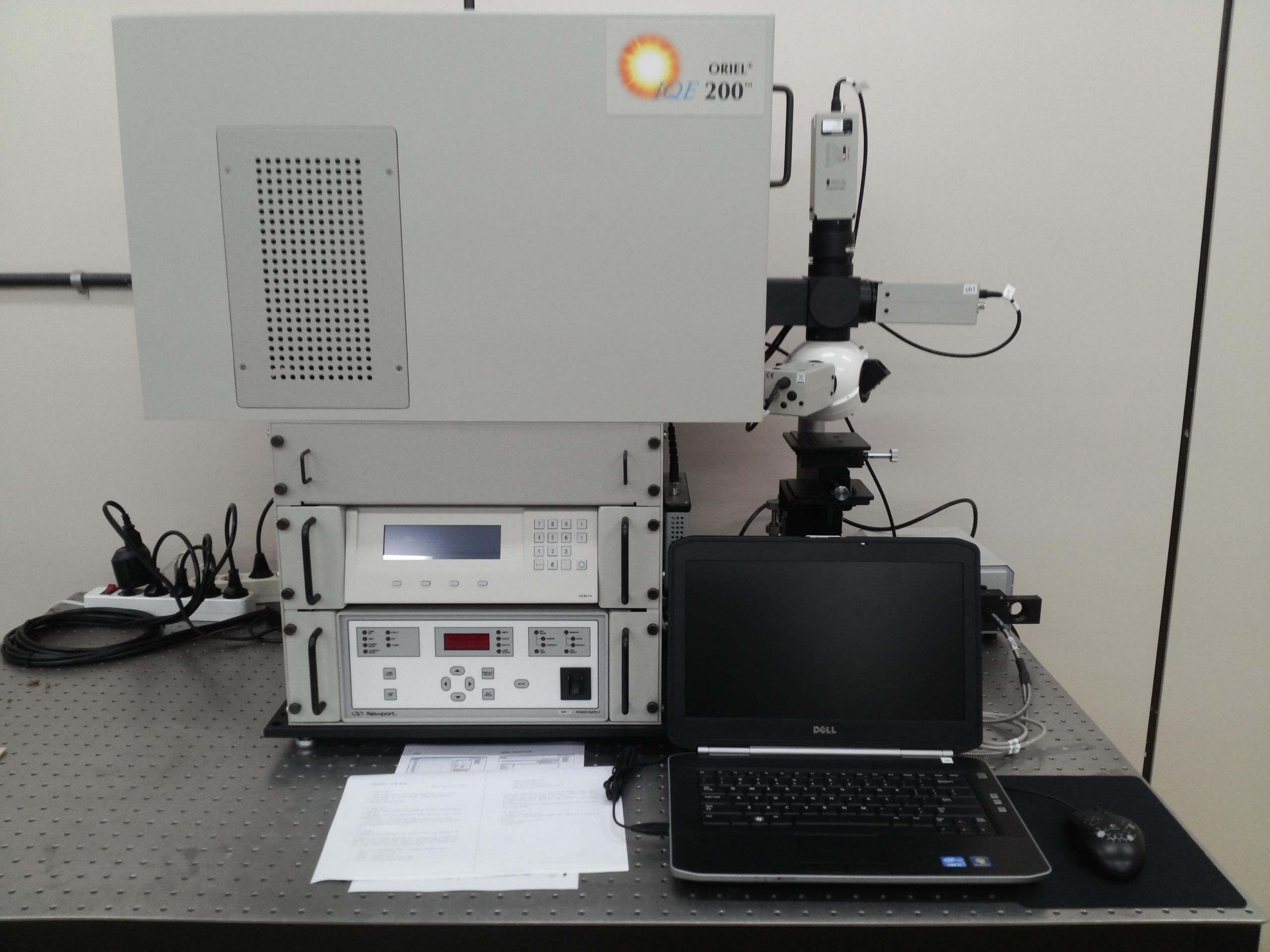

외부양자효율 및 내부양자효율 측정 장비
EQE & IQE measurement kit
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2013-10-183127 |
| I-tube등록번호 | - |
| 보유기관 | (재)나노기반소프트일렉트로닉스연구단 |
| 연락처 | 054-279-2932 |
장비정보
| 모델명 | IQE-200 | 제작사 | Newport |
|---|---|---|---|
| 취득일자 | 2013-06-25 | 취득금액 | 48,000,000원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 전지/충방전측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 67 (효자동) 산32 포항산업과학연구원 3실험동 F3 3340
 |
||
| 장비설명 | 유기태양전지는 빛 에너지를 전기 에너지로 바꾸어주는 소자로 빛의 파장에 따라 발생하는 전류의 양을 측정하는 것이 중요하다. 이 장비는 빛의 파장을 바꾸어가며 유기태양전지에 조사하고 이 때 발생하는 전류를 측정하고 반사모드로 흡수도를 측정해 외부양자효율과 동시에 내부양자효율을 측정할 수 있다. | ||
| 구성 및 기능 |
300W Xe source with power supply
CS130 monochromator with 130mm focal length & dual gratings Merlin with 4Ch multiplexer chopper system Filter system with two sorting filters Two calibrated Si detectors set Integrating sphere Light bias Current amplifier Set for coupling optics Xe source & mono detectors Data gathering part with operation software kit (included laptop) Resolution: 1~5nm 10nm 20nm or others (adjustable) Wavelength range: 300~1100nm Spot size: 1x1mm AC measurement method |
||
| 사용/활용예 |
유기태양전지의 외부양자효율 및 내부양자효율 측정
유기태양전지 외 광자-전자 변환 소자의 양자효율 측정 White bias를 가한 상태에서 양자효율 측정 외부 electrical bias를 가한 상태에서 양자효율 측정 (추가 계측기 필요) |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
