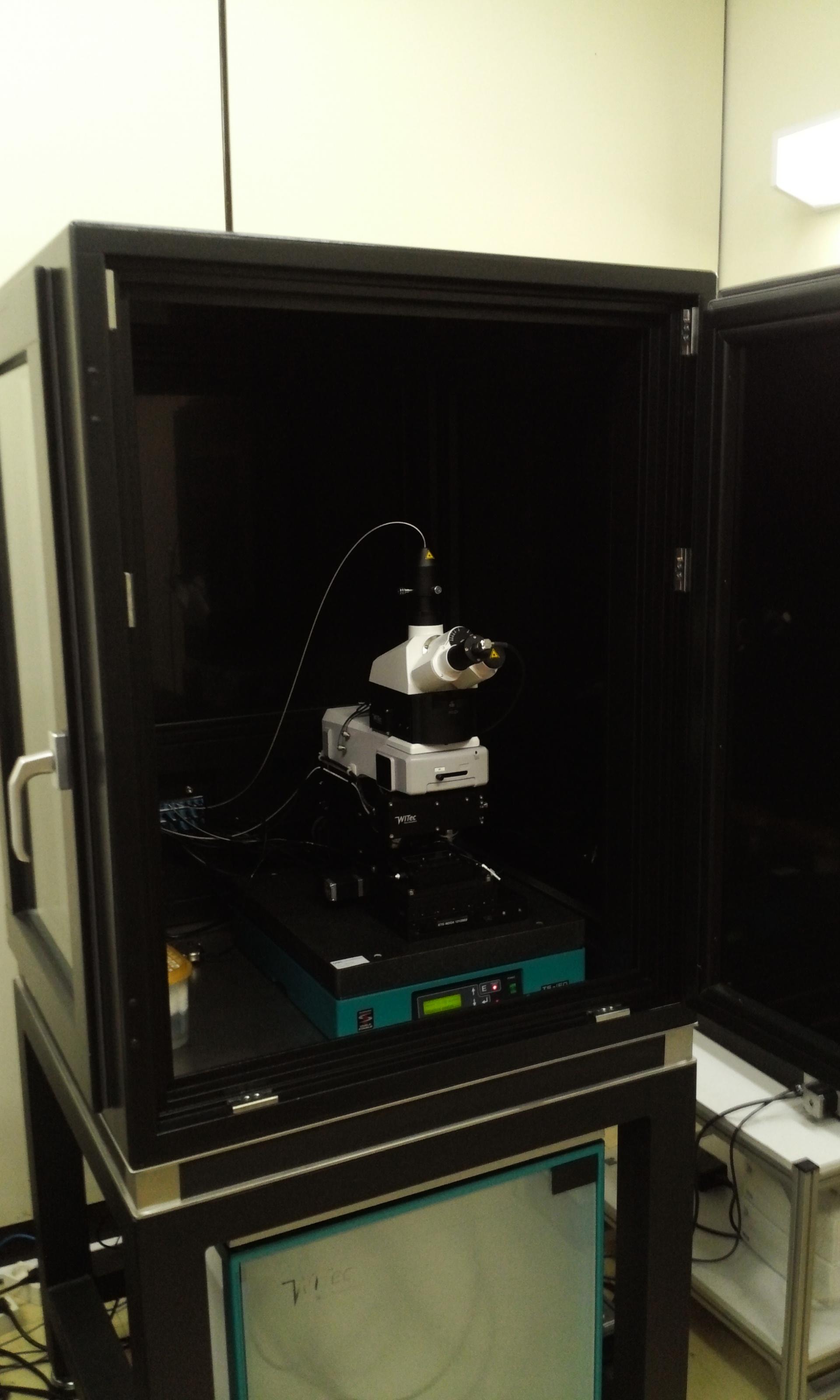

라만분광기
Raman spectrometer
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2013-10-183094 |
| I-tube등록번호 | - |
| 보유기관 | (재)나노기반소프트일렉트로닉스연구단 |
| 연락처 | 054-279-2932 |
장비정보
| 모델명 | Alpha 300RA Plus | 제작사 | Witec |
|---|---|---|---|
| 취득일자 | 2013-05-28 | 취득금액 | 397,669,430원 |
| 표준분류 | 광학/전자영상장비 > 현미경 > 공초점현미경 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 67 756 (재)나노기반소프트일렉트로닉스연구단 포항공과대학교내 RIST 제3연구동 F3 3395
 |
||
| 장비설명 | 라만 분광법(Raman Spectroscopy)을 이용하여 시료에 레이저 입사광을 줄 때 시료의 분자가 가지고 있는 진동자들이 입사광의 에너지를 자신이 진동하는 에너지만큼 흡수 방출 또는 아무 변화 없이 그대로 통과시켜 입사광의 에너지와는 다른 세 가지 형태의 빛을 내놓게 되는데 이러한 산란 현상을 보고 그 시료가 어떤 물질인지를 분석하는 장치로 CNT Graphene 등 재료 연구뿐만 아니라 화학 물리 신소재 연구 등에 반드시 필요한 분석 장비를 위한 레이저 시스템 | ||
| 구성 및 기능 |
1. Confocal Raman Microscope Base
1) Raman scanning area : 25 x 25 mm or wider 2) Automated sample positioning in XYZ-direction 2. Combined AFM system 1) Atomic Force Microscopy (AFM) Modes : Contact Mode(CAFM) Lateral Force Mode (LFM) AC Mode Resonant intermittent contact mode with amplitude and phase imaging 3. Laser 1) DPSS laser (488nm 50mW power) including fiber coupling unit 3m PM fiber 2) Frequency doubled Nd:YAG laser (532nm 50mW power) including optical isolator and fiber coupling unit 3m PM fiber 3) HeNe laser (633nm 35mW power) including fiber coupling unit 3 m single-mode fiber |
||
| 사용/활용예 | 라만 스펙트럼만을 얻을 수 있는 기존의 라만 분광기에 라만 화상을 동시에 얻을 수 있는 첨단 기능이 부착되어 시료에 대한 정성적인 정보는 스펙트럼을 얻음으로써 알 수 있고 여러 종류의 시료가 혼합되어 존재할 때 시료들의 공간적 분포는 라만 화상을 통하여 알 수 있습니다. 라만 화상시스템은 현재 나와있는 분광기 중에서 유일하게 시료의 전 처리가 필요하지 않는 편리성과 그로 인한 넓은 활용도 때문에 최근 들어 많은 연구자들로부터 관심을 끌고 있는 기기이며 기기의 활용범위는 반도체물질을 비롯하여 초전도물질고분자 단백질 인공다이아몬드 무기재료 박막 풀러렌등 분광기 중에 가장 넓은 범위의 시료를 측정할 수 있는 장점을 가지고 있습니다. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
