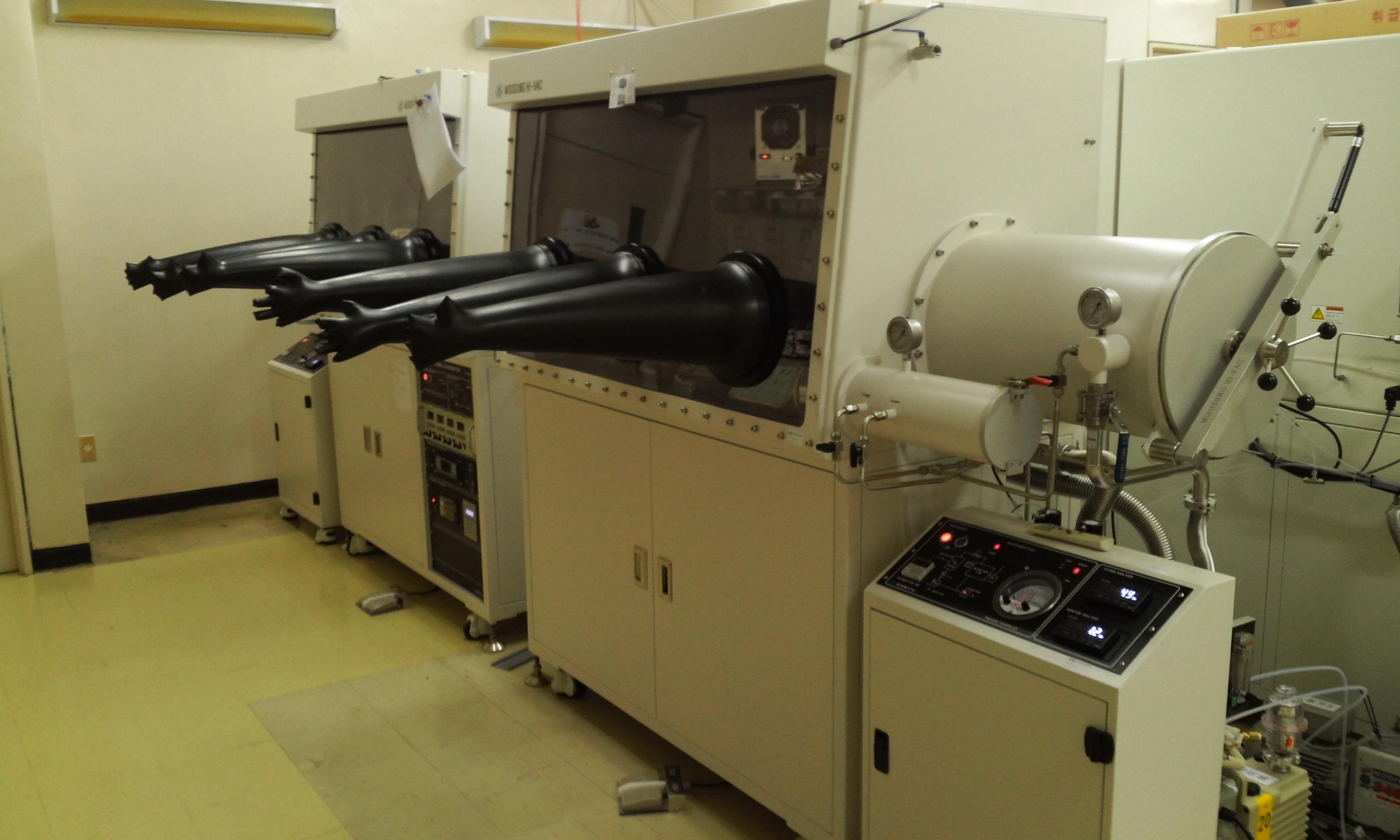

글로브 박스 시스템
Multi Glove box system
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2013-10-183178 |
| I-tube등록번호 | - |
| 보유기관 | (재)나노기반소프트일렉트로닉스연구단 |
| 연락처 | 054-279-2921 |
| 대표번호 | - |
장비정보
| 모델명 | Glove Box | 제작사 | 우성하이백 |
|---|---|---|---|
| 취득일자 | 2013-06-07 | 취득금액 | 45,100,000원 |
| 표준분류 | 기계가공/시험장비 > 열유체장비 > 글로브박스 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 67 (효자동) 산32 포항산업과학연구원 3실험동 F3 3340
 |
||
| 장비설명 |
글로브 박스란 Oxygen과 Moisture와 같이 몇몇 금속이나 유기물들의 특성을 쉽게 변화시키는 공기 중 성분을 외부로부터 차단하고 질소나 아르곤 가스 등과 같이 반응성이 낮은 기체로 박스 내부의 분위기를 유지하여 실험실 내 여러 샘플들의 보관 장소 혹은 실험 장소로 사용된다.
Main box와 Box와 외부 환경을 연결해주는 Antechamber Mini-antechamber 환경 유지에 사용되는 Purifier solvent trap 등으로 구성되어 있다. |
||
| 구성 및 기능 |
(Glove box WP1500S Main Lab)
A. Main Lab - Dimension: 1500L 780D 870H - Material: Stainless steel - Front view panel: Polycarbonate plate - Glove: butyle 9’’ dia 32’’ length 0.4t - Light: 20W 형광등 * 4 - Accessories: 2단 선반 전원 콘센트 220V 110V 각 4구 - 전면 경사각: 10 degree B. Antechamber - Dimension: 350Dia 550 Length - Sliding tray - Shock-up shover gate - Auto purge system - Vacuum port: NW25 - Vacuum gauge: 0~76cm/Hg Dial gauge C. Mini ante chamber - Dimension: 130 Dia * 500 L D. Purifiers - WP2200S - H2O O2 removal catalyst - Vacuum tight blower WB40 외장형 - Regeneration: PLC auto control - Regeneration: H2 4% Mixed Ar gas - Removal of O2 H2O 1ppm E. Pressure control - Pressure rate: 5 inch of water( 9 torr) - Mechanical PHOTOHELIC gauge system - Foot switch - Full automatic pressure control by vacuum & gas Inlet F. Frame - Dimension: 1500L * 700D * 900H - SS41 steel structure Painted - Foot master anchor GD80F G. Vacuum pump - 200L/min |
||
| 사용/활용예 | 유기전자소자(Organic solar cell Organic thin film transistor 등)에 사용되는 대부분의 물질들은 산소나 수분에 의해 그 특성이 쉽게 변하는 성질을 가지고 있다. 유기전자소자의 제작 과정 중 대부분을 Glove box system 내에서 진행할 수 있도록 추가 실험 장비나 악세서리 등을 setup하여 사용할 수 있다. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
