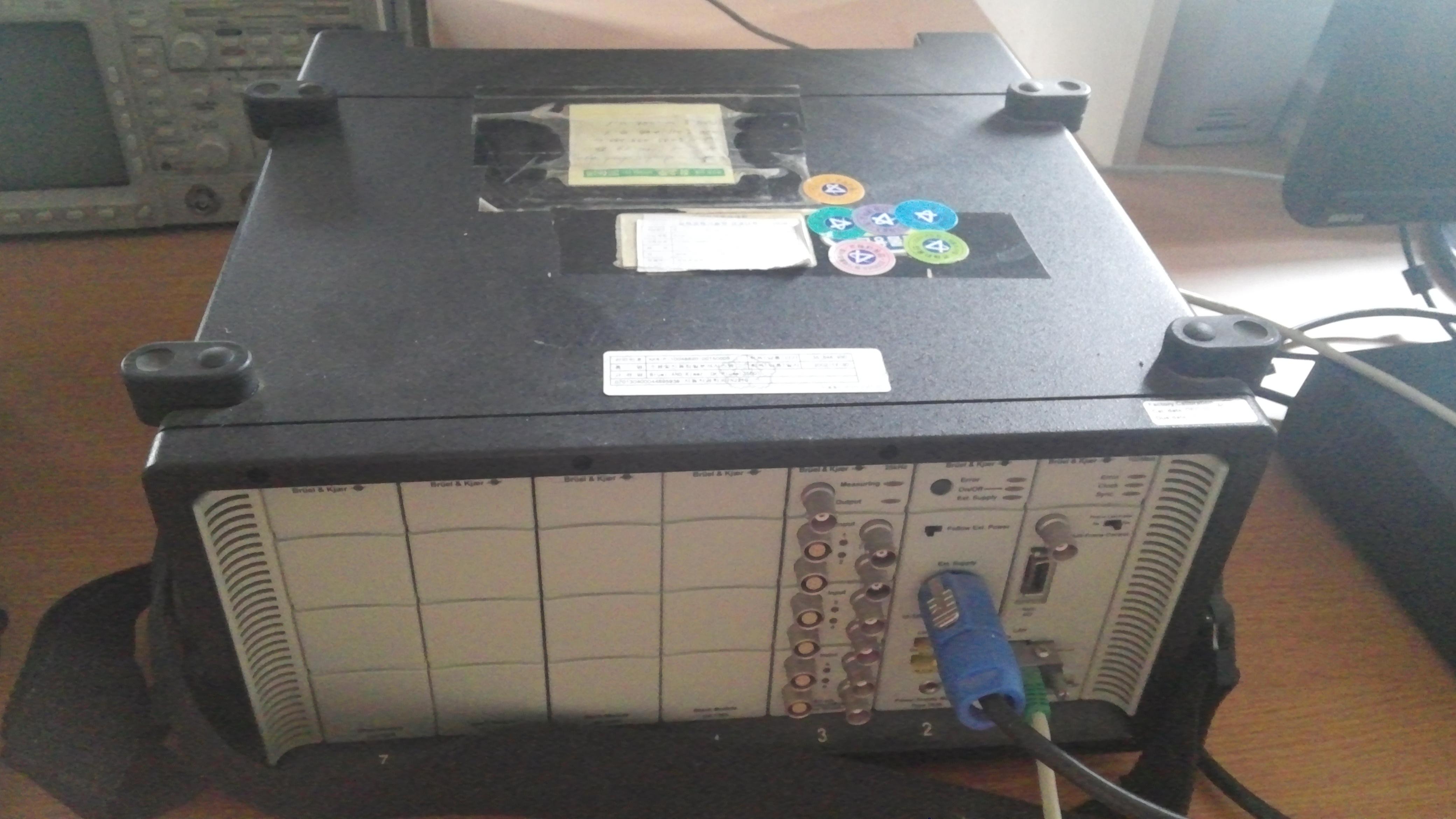

소음및진동정밀분석시스템
Noise & vibration analysis System
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2014-11-193273 |
| I-tube등록번호 | - |
| 보유기관 | 안동대학교 |
| 연락처 | 054-820-5814 |
| 대표번호 | - |
장비정보
| 모델명 | Pluse 3560 | 제작사 | Bruel & Kjaer VTS Limited |
|---|---|---|---|
| 취득일자 | 2002-12-30 | 취득금액 | 35,548,930원 |
| 표준분류 | 물리적측정장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 경동로 1375 (송천동) 388번지 안동대학교 F2 210
 |
||
| 장비설명 |
소음 진동의 데이터 측정과 분석시, 다채널 동시분석이 가능하고 휴대성이 용이하다. 특히 100Mb의 고속으로 Main Controller에 LAN과 RJ45를 동시에 이용할 수 있고, 부가적인 Pre-Amplifier를 사용하지 않고 바로 센서에 연결할 수 있다. 또한 Sampling rate는 65536Hz까지 할 수 있으며, 동시에 다양한 데이터들을 측정하며 분석 또한 동시에 이루어 진다. 그리고 측정된 데이터는 다양한 포맷 (ASCII, UFF, Bin UFF, TIM, WAV 등)으로 변환하여 후처리가 용이하도록 되어있다. 그리고, 배터리와 AC전원을 동시에 사용할 수도 있다. |
||
| 구성 및 기능 |
1. General Noise and vibration analysis and related post-processing. 2. LAN Interface (Wireless LAN possible) & 100Mbit support 3. Direct CCLD & 7PIN LEMO ( Microphone Input ) support 4. Add on 128 Channel support 5. Cooling fans can be turned off for silent operation ( auto-restart if too hot) 6. Acquisition units for laboratory and field use 7. Fast, automatic report generation using MS Word 8. Visual basic c++ Interface |
||
| 사용/활용예 |
각종 소음 및 진동 신호를 측정하고, 시간별 및 주파수별로 분석이 가능하다. 특히 자동차의 소음 및 진동과 같이 실시간 분석이 필요하거나, 데이터를 수집하고 차후에 보다 정교한 분석이 가능하다. 도한 학생들의 자동차관련 소음 및 진동에 대한 실험 실습 시에도 사용 가능하다. 예로서, 자동차의 엔진 rpm에 따른 차량 실내, 실외 다양한 부분의 진동을 측정하여 상호 관계를 분석하거나, 자동차 엔진의 진동과 차량 실내의 소음과의 관계를 분석하는 실험을 할 수 있다. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
