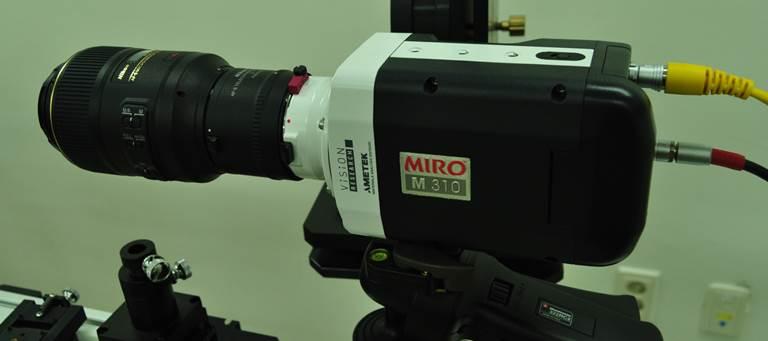

초소형 PIV 고속카메라
High speed PIV camera
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2014-10-192223 |
| I-tube등록번호 | - |
| 보유기관 | 안동대학교 |
| 연락처 | 054-820-7911 |
장비정보
| 모델명 | 630083-6GB | 제작사 | TSI Inc. |
|---|---|---|---|
| 취득일자 | 2014-08-21 | 취득금액 | 51,200,000원 |
| 표준분류 | 광학/전자영상장비 > 카메라/영상처리장비 > 고속카메라 | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 경동로 1375 (송천동) 공대3호관 안동대학교 공대3호관 F2 230
 |
||
| 장비설명 |
1. 본 장치는 PIV의 레이저, 동기화 장치와 동기화가 되어 TR- PIV를 수행한다.
2. 본 장치를 이용하여 초고속 유동장에서 2차원 PIV 영상과 Shadowgraph 영상을 획득한다. 3. Insight PIV 소프트웨어에서 촬영 및 해석을 하여 결과를 획득한다. 4. 본 장치는 촬영속도, 기록시간, 해상도 증감을 위해 화면비율을 조절할 수 있어야 한다. 5. 이 시스템은 풀 해상도 1280x800(가로x세로)픽셀 CMOS 이미지센서에서 초당 3,200장 이상을 촬영할 수 있어야 하고, 해상도 축소 시 최대 초당 650,000장 이상을 촬영할 수 있어야 한다. 6. CineFlash 저장장치에 영상을 바로 저장할 수 있고, 배터리만으로 카메라 사용이 가능하다. 7. 이 시스템은 최소 1μs의 노출속도를 제공하여야 한다. |
||
| 구성 및 기능 | 고속카메라 (최대해상도: 1280 x 800 pixel 이상, 1280 x 800 픽셀 CMOS 센서, PIV(Particle Image Velocimetry) 응용분야를 위한 셔터 오프 모드 등), 렌즈세트, 삼각대, 조명장치, 카메라 보관 케이스, 소프트웨어 업그레이드 | ||
| 사용/활용예 | 기존 제품(Insight, PIV Laser, Synchronizer)과 반드시 호환성을 갖고 운용 | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
