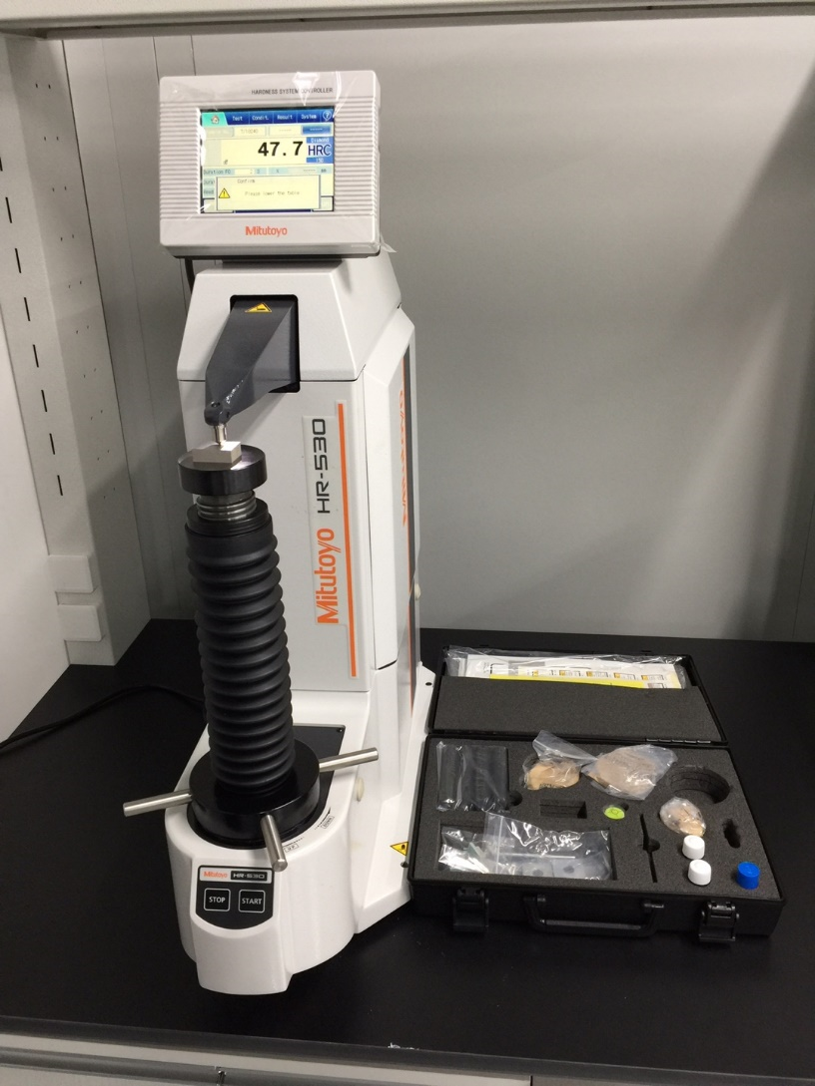

로크웰 경도기
Rockwell Hardness Tester
| GBTP No. | GBREMS-17-0046 |
|---|---|
| NFEC등록번호 | NFEC-2018-12-247834 |
| I-tube등록번호 | 1811-C-0225 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-580-0143 |
장비정보
| 모델명 | HR-530 | 제작사 | Mitutoyo |
|---|---|---|---|
| 취득일자 | 2018-11-28 | 취득금액 | 17,600,000원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 경도시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 구미대로 350-27 한국생산기술연구원 3D프린팅제조혁신지원센터 F1 105
 |
||
| 장비설명 | 지정된 형상의 강구슬 또는 다이아몬드 원추 압자를 이용하여 최초에 기준하중을 가하고, 다음으로 시험하중까지 하중을 증가시킨 후, 최초의 기준하중으로 되돌아온다. 이 전후 2회의 기준하중 시에서 움푹 패인 깊이의 차로 정의되는 경도를 말한다. B경도와 C경도가 규정되어 있으며, 경도기호는 HR을 사용하고, 스케일(육안)기호, 경도의 순으로 표시한다. | ||
| 구성 및 기능 |
1. 초기시험력 : 3, 10 kgf
2. 시험력(로크웰) : 15, 30, 45, 60, 100, 150 kgf 3. 시험력(브리넬) : 6.25, 10, 15.62, 25, 30, 62.5, 100, 125, 187.5 kgf 4. 시험력(인장/압축) : 50kg 5. 인장/압축 용량 : 10 ~ 300mm/min 6. 하중부하 : 자동(Loading, Duration, Unloading) 7. 시험력유지시간 : 0~120초(1초 단위 임의설정) 8. 테이블상하운동 : 수동 9. 조작부 : 터치스크린방식의 조작판넬 10. 시험력전환 : 조작판넬 선택방식 (경도·인장·압축은 모두 조작판넬에서 선택이 가능해야함) 11. 시료의 최대크기 : 높이-250mm, 깊이-150mm (경도측정시), 높이 10~235mm (인장압축시험시) 12. 파이프형 시료크기 : 최소직경 35mm (특별사양압자 사용시 : 22mm) 13. 표시 : 경도치, 시험조건, 합부판정결과, 통계연산결과, X-R관리도, 경도환산치 14. 기 능 : - 로크웰 경도시험기, 로크웰 슈퍼피샬 경도시험기, 브리넬 경도시험기 - 환산기능[HV,HK,HR(A,B,C,D,F,G,15T,30T,45T,15N,30,45N),인장강도 - 합부판정기능 - 연속측정 및 원통형 시료의 내측측정 가능(동일두께의 시료에 한함) - 원통보정, 구면보정, 오프셋보정, 다점보정기능 - 통계연산기능(최대,최소,평균치,표준편차,상한치,하한치,합격수,범위,불합격수) - 그래프작성기능(X-R관리도) - PC를 이용한 데이터 관리 기능 (데이터의 취득 및 분석, 그래프, 성적서 작성 가능) 옵션 구비 - 인장압축데이터는 N 및 kg표시 15. 언어대응 : 한국어, 일본어, 영어, 독일어, 프랑스어, 이탈리아어, 스페인어, 중국어(번체,간체), 터키어, 포르투갈어, 헝가리어, 폴란드어, 네덜란드어, 체코어 (15개 국어대응) 16. 출력 : RS-232C, 디지매틱, USB2.0 17. 사용전원: AC 220V 18. 크기 및 무게: 본체(W×D×H) 약 250×667×621mm, 약 60kg 조작판넬((W×D×H) 약 191×147×71mm, 약 0.75kg |
||
| 사용/활용예 |
- 금속3D프린팅 공정개발을 위한 적층시편의 경도측정 및 분석
- 비절단 내벽경도 측정 - 연속측정 - 소재개발을 위한 기초연구 - 금속, 비금속, 세라믹 등 고하중 경도측정 기술지원 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
