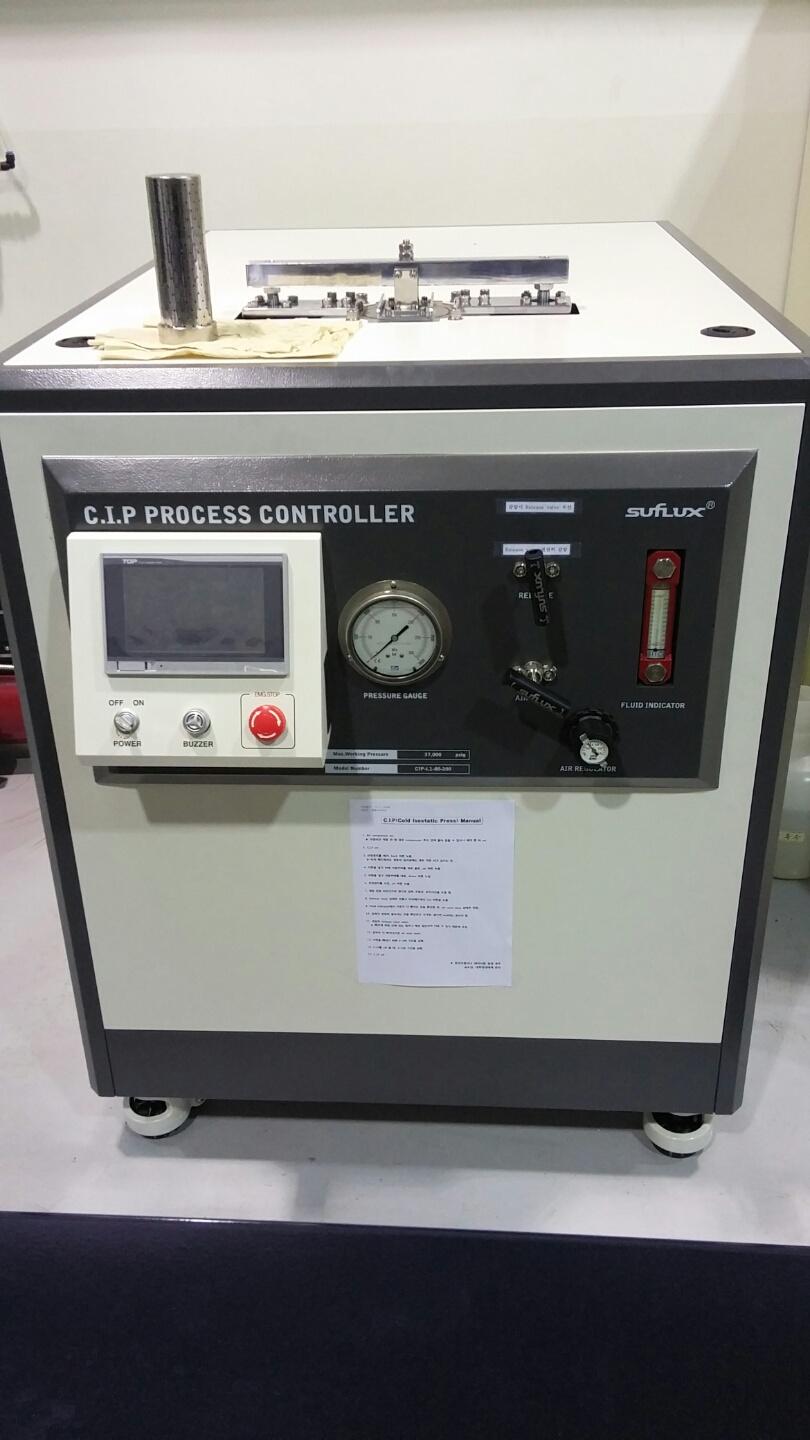

진공성형기
cold isostatic press
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2015-02-196351 |
| I-tube등록번호 | - |
| 보유기관 | 안동대학교 |
| 연락처 | 054-820-5502 |
| 대표번호 | - |
장비정보
| 모델명 | ISA-CIP-L1-80-200 | 제작사 | 일신오토클레이브 |
|---|---|---|---|
| 취득일자 | 2014-08-08 | 취득금액 | 33,367,800원 |
| 표준분류 | 기계가공/시험장비 > 성형/가공장비 > 프레스장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 경동로 1375 (송천동) 공과대학 응용신소재공학전공 안동대학교 종합연구동 F1 103
 |
||
| 장비설명 |
1. 제품의 특징안전성 확보
ASME U1, U2 압력용기 규정을 통한 설계 및 제작 고압에 적합한 밀폐방식 적용 (Seal 재질 및 Type 선정) 안전장치 설치 및 알람 설정을 통한 이중 안전성 확보 수동제어 할 수 있게 밸브를 설치하여 감압이 가능토록 제작 편리성 강화 자동 밸브를 통한 Cover의 편리한 작동(Up & Down Lift) 디지털 Indicator 및 Gauge를 통한 2중 압력변화 확인 가능 일정 압력의 지속적인 유지가 가능토록 자동시스템 설정 Compact한 디자인으로 사용자의 공간 활용 용이 제어시스템 Interlock 설정을 통한 안전한 제어시스템 구축 PLC 제어를 통한 자동제어 시스템 구축 |
||
| 구성 및 기능 |
2. 제품의 구성
1. PRESSURE VESSEL Material : SUS630(ASTM A564) Design condition : 37,000 psig Max. Working condition : 29,000 psig Internal dimension : Single-ended quick opening Closure type : Pin closure 2. WATER TANK Material : SUS304 Dimension : 158.4mmI.D × 350 mmI.L -Volume : 7Liter -Q'ty : 1 EA 3. PRESSURIZING PUMPS -Type : Single acting, double air headair driven type -Pressure ration : 410 : 1 -Max. discharge pressure : 287Mpa @ 0.8Mpa drive air -Normal working pressure : 200Mpa @ 0.7Mpa drive air -Q'ty : 1 ea 4. Pressure vessel cover lifting device * Lifting drive : Air cylinder * Moving direction : vertical Up and Down * Lifting air cylinder : 2 ea -Q'ty : 2 ea -Inside dia. : 115mm -Stroke : 400mm 5. Cover pin moving device * Moving direction : Horizental * Air cylinder -Q'ty : 1 ea -Inside dia. : 81±0.1mm -Stroke : 200mm 6. V.F.T(Valves, Fittings & Tubing) for hydraulic parts * Pressure ratings between a pressurizing pumpand pressure vessel * For detail specifications and q'ty, please see P&ID and part list 7. Main control panel * Control base : PLC based * HMI : Touch Screen |
||
| 사용/활용예 |
3. 활용 분야
- 냉간 정수압 성형법은 변형가능한 성형틀에 분말을 충진하고 정수압에 의해 무한 다축 방향으로 압축 성형하는 방법으로 일반적인 Ceramics의 성형법으로 널리 이용하는 방법입니다. 냉간 정수압 성형법으로 제조된 제품은 성형도가 높고 표면과 내부의 경도 차가 별로 없으며 밀도가 균일하여 타 성형법과 비교하면 균질성이 우수하고 배향성이 없습니다. 소성 수축이 균일하여 절삭가공에 의한 제품의 정밀도가 뛰어납니다. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
