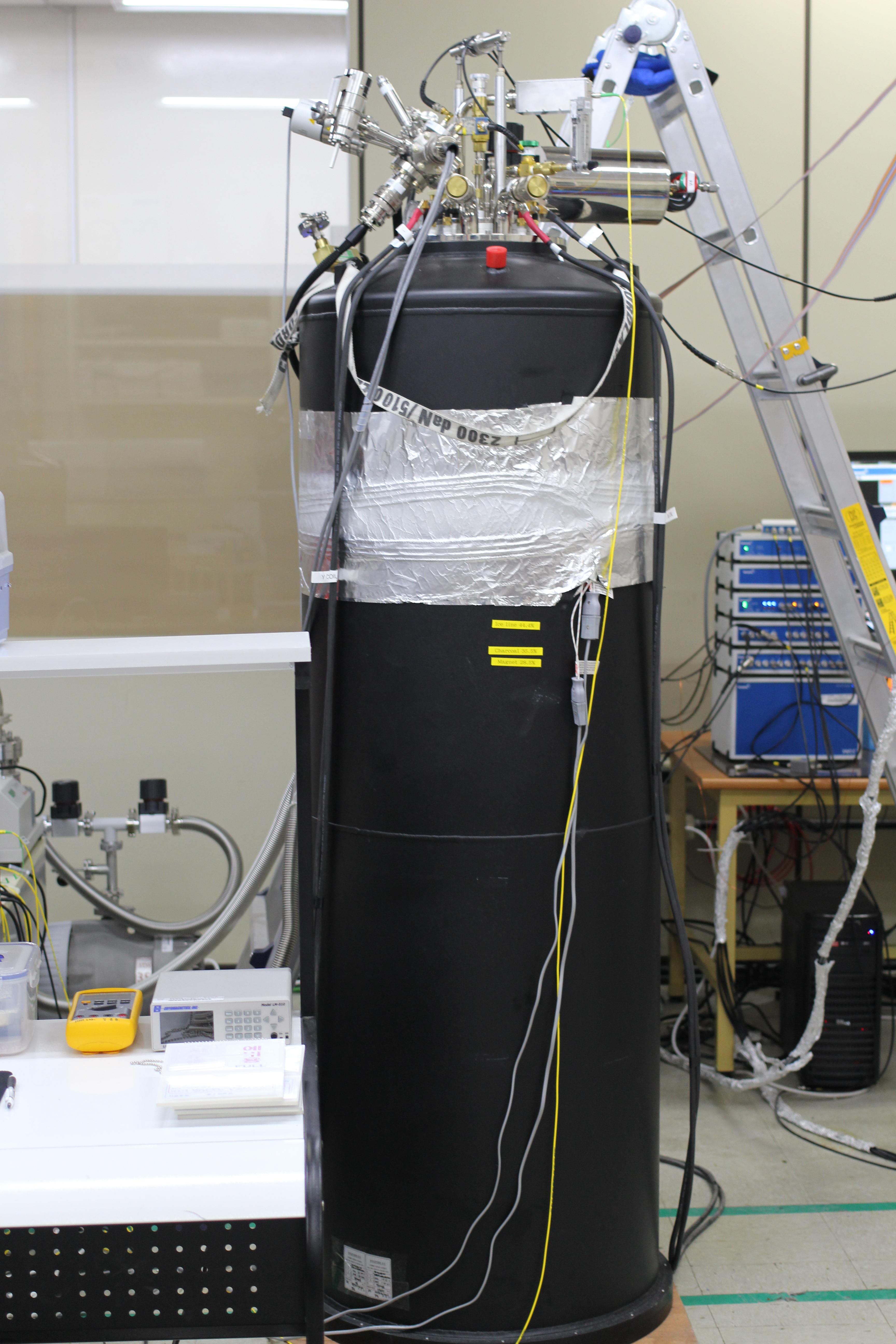

저온자기힘현미경
Low temperature magnetic force microscope
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2015-02-196440 |
| I-tube등록번호 | - |
| 보유기관 | 기초과학연구원 |
| 연락처 | 054-279-9878 |
장비정보
| 모델명 | 개발장비 | 제작사 | 없음 |
|---|---|---|---|
| 취득일자 | 2015-01-30 | 취득금액 | 798,147,299원 |
| 표준분류 | 광학/전자영상장비 > 현미경 > 주사탐침현미경 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 산27 포항공과대학교 제3공학관 B1 4
 |
||
| 장비설명 | 저온에서 일어나는 자성 상전이(강자성체 및 초전도체)를 나노미터 스케일에서 직접적으로 이미징 하는 장비로써, 저차원에서 발현되는 자성 및 초전도체를 자성도메인 및 자기침투깊이를 직접적으로 측정함으로써 이를 통한 물성원리 규명 | ||
| 구성 및 기능 |
○ Base temperature: 0.3 K
- 국내뿐만 아니라 세계에서 가장 낮은 온도의 저온MFM - 3He 온도에서 발현되는 초전도현상을 자기침투 깊이를 측정함으로써 연구함. ○ Magnetic field: 3 dimensional vector magnet (z=9 T, x=2 T, y=2 T) - 국내뿐만 아니라 세계 최초의 3D vector magnet이 장착된 저온MFM - 자성물질에서 발현되는 자기장의 세기는 vector 물리량이므로, 자기도메인을 이해하기 위해서는 3D vector magnet이 필요함. - 스커미온 자성도메인을 3D vector field에서 연구 ○ 무진동실에 설치 - 무진동에 설치될 LTMFM은 외부간섭 잡음을 크게 줄일 것으로 예상됨 - 세계최고 수준의 공간분해능이 예상됨 ○ Detection mechanism: fiber optic 간섭계 - fiber optic 간섭계는 자기힘 센서로써는 피조저항 센서 보다 최고의 길이 분해능을 보여줌 ○ Loading multiple samples: 10개 이상의 시료 탑재 - multiple sample 스캔성능은 샘플의 도핑의존도 실험을 하는데 있어서 큰 시간효율과 샘플 간 상관관계를 robust하게 얻을 수 있게 함 ○ Position encoding된 x-y-z positioner - x-y-z walker에 장착된 위치 센서는 여러개의 샘플의 좌표를 찾는데 필요함 ○ Multimode operation: MFM and EFM (electric force microscope) - LTMFM은 자기탐침을 전기탐침으로 쉽게 바꿀 수 있고, 이는 시편의 자기적 성질 뿐만 아니라 전기적 성질을 나노스케일에서 측정 할 수 있게 함 |
||
| 사용/활용예 | 초전도에서 자기침투깊이 측정 및 자성체에서 자기도메인 이미징 및 manipulation, 강유전체에서 도메인 이미징, 나노스케일에서 발현되는 도체, 비도체 전이의 conducting AFM모드로 이미징 | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
