캐필러리 레오미터
Capillary rheometer
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2015-03-200267 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-5560 |
장비정보
| 모델명 | RH7 | 제작사 | Malvern Instruments |
|---|---|---|---|
| 취득일자 | 2014-01-10 | 취득금액 | 55,000,000원 |
| 표준분류 | 물리적측정장비 > 유체유량역학측정장비 > 점도계 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 산27 포항공과대학교 제5공학관 F2 206
 |
||
| 장비설명 |

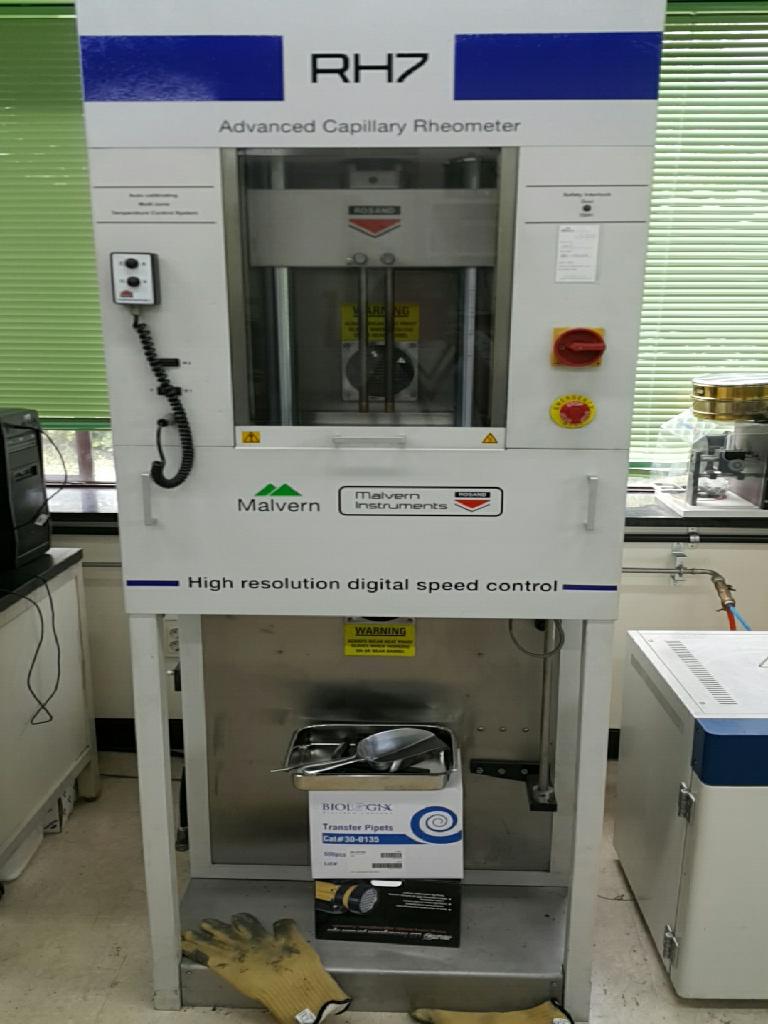

연구용 수준의 Rosand RH7 모세관 레오미터는 고분자 용융물에서부터 세라믹에 이르는 물질과 식품에서부터 잉크와 코팅제에 이르는 물질을 고압과 높은 전단 속도로 압출하기 위한 매우 유연한 측정 기능을 제공합니다.
Rosand RH7 모세관 레오미터 시스템을 이용하면 치수를 알고 있는 고정밀도의 다이를 통해 시료의 (용적 유량을 이용한) 제어된 압출 가공이 가능하여 일반적으로 높은 구동력 (또는 압력) 및/또는 높은 전단 속도 조건에서 물질의 흐름 특성을 분석할 수 있습니다. 트윈 보어형 배럴과 ‘길이가 0인(zero length)’ 다이 구성을 이용하면 전단 (또는 변형) 속도의 함수로서 전단 점도와 신장(인장) 점도의 동시 측정이 가능합니다. |
||
| 구성 및 기능 |
일반
크기(W, D, H):700mm, 580mm, 2450mm (액세서리 미포함). 무게:350kg(액세서리 제외) 최대 구동력:50kN 프레임 강성도:250kN 최대 속도:600mm/min 동적 속도 범위:240,000:1 속도 불확실성:<0.1% 온도 범위:상온 ~ 400ºC (표준). 상온 ~ 500ºC (고온). 5ºC ~ 200ºC (저온용 쿨링 코일 옵션). 온도 제어 범위:<±0.1°C 보어(bore) 직경:15mm (표준). 9.5mm; 12mm; 19mm; 24mm (보어 옵션). 배럴 보어(bore) 길이:290mm 배럴 재료:Nitrided steel (표준). 하스텔로이; 스테인레스 스틸 (배럴 옵션). 압력 변환기 범위:30,000psi; 20,000psi; 10,000psi; 5,000psi; 1,500psi; 500psi. 다이:탄화텅스텐: 정밀도 ±5μm 다이 직경:0.5mm ~ 2mm (0.5mm 간격) 및 3mm 표준. (미세 보어 다이를 포함한 다른 직경의 경우, 특별 주문으로 가능합니다.) 공기 제어:건식, 불활성 시험 조건(옵션)을 위한 질소 퍼지 사용 환경 전원:3상 220V/ 3상과 중성 415V 16A 온도:15°C ~ 40°C 습도:35% ~ 80% 비응축 |
||
| 사용/활용예 |
높은 구동력 범위(최대 100kN)와 넓은 동적 속도 범위(>225,000:1)는 실제의 재료 공정 조건과의 시험 상관성을 얻을 수 있게 해줍니다.
표준인 트윈 보어형 배럴은 절대 전단 점도 측정과 신장(인장) 점도의 동시 계산을 가능하게 합니다. 열적으로 민감하거나 화학적으로 공격적이거나 또는 수분을 함유한 시료의 측정을 가능하게 하는 옵션 사항인 배럴 크기와 배럴 재료의 범위. 모든 종류의 재료와 시험을 충족하기 위한 표준으로서 광범위한 고정밀도의 탄화텅스텐 다이. '길이가 0인' 다이를 이용하는 경우(신장 점도 측정) 다이 입구의 측정 민감도를 최적화하기 위해 저잡음의 3단계 증폭기로 구성된 변환기로서 모든 시험 요건을 충족하고 간편하게 교환 가능한 용융 압력 변환기. 시료 분해를 최소화하기 위해 건식의 불활성 대기에서 시험하는 데 이용 가능한 질소 퍼지 옵션. 측정자의 안전을 위해 시료 가스를 통풍시키기 위한 추출 기능이 있는 필수적인 통풍실(fume chamber). 저속 작동과 고속 작동에 적합한 특허 받은 이중 모드의 속도 제어 알고리즘은 특정 다이에 대해 전단 속도 측정 범위를 최적화합니다. 10배의 DIN 정확도를 갖는 백금 저항 온도계를 구비한 3개의 독립형 구역 가열기를 이용한 정밀한 시료 온도 제어. 고온(최대 500ºC)과 냉각 코일 옵션도 이용 가능. pVT 판정과 같은 일시적인 시험의 비준수 측정을 위한 견고한 ‘H’형 프레임 설계. 다이 스웰 측정, 용융물 절단기, 슬롯 다이 시스템, 용융물 강도(Haul Off)와 같은 옵션 사항인 액세서리를 수용하기 위한 배럴 출구 하단의 개방형 설계. 시료 안정성, 벽면 미끄러짐 현상(wall slip), 용융 균열 판단뿐만 아니라, 전단 점도와 신장 점도의 광범위한 시험과 분석을 위한 사용이 간편한 Flowmaster 소프트웨어. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
