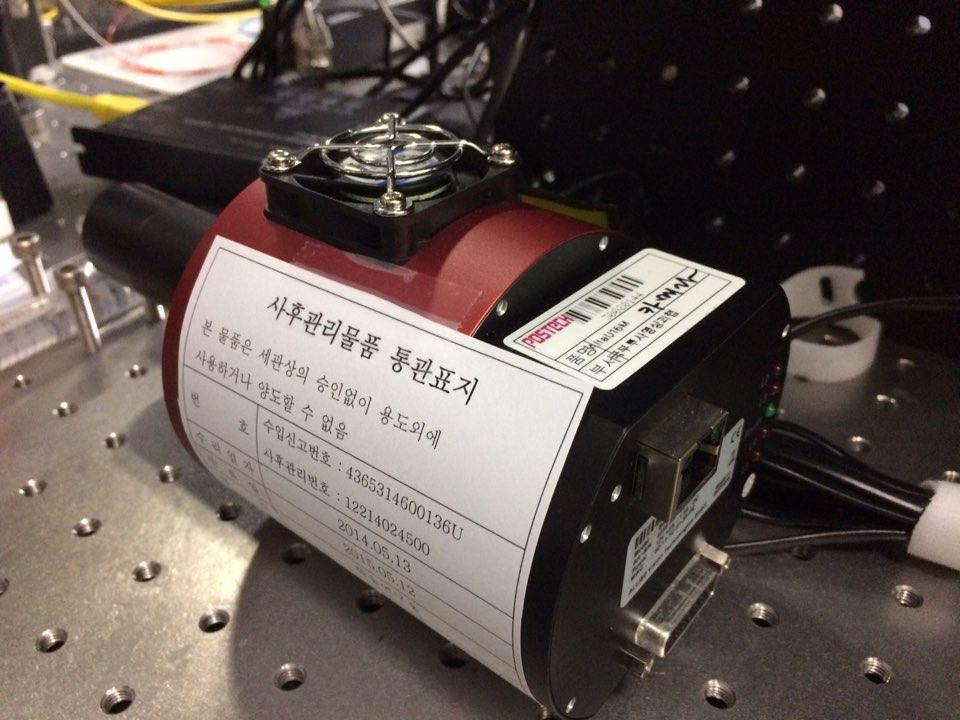

단파적외선 인듐갈륨아세나이드 센서타입 카메라
SWIR InGaAs camera
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2015-03-200331 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-8468 |
장비정보
| 모델명 | P-032 | 제작사 | Allied Vision Technologies Gmbh |
|---|---|---|---|
| 취득일자 | 2014-05-27 | 취득금액 | 35,996,548원 |
| 표준분류 | 광학/전자영상장비 > 카메라/영상처리장비 > 열화상카메라 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 산27 포항공과대학교 기계실험동 F2 206
 |
||
| 장비설명 | 상기 제품은 900 nm ？ 1700 nm 대역의 단파 적외선 파장의 감도를 가지고 있는 인듐갈륨아세나이드 센서타입 카메라로서 육안으로 보이지 않는 단파 적외선 영역의 빛을 측정할 수 있기 때문에 본 연구실에서 연구 개발하고자 하는 광대역광간섭단층영상현미경기술(full-field OCM)을 개발하는 데 있어 신호 검출부로서 사용될 것입니다. FF-OCM은 기존 Optical Coherence Tomography(OCT) 기술에 high numerical aperture optics를 이용하여 매우 높은 해상도의 spatial resolution을 가지도록 한 microscope입니다. FF-OCM에 사용되는 광은 근적외선-적외선 영역대의 Low coherent 광으로서 이 영역대의 빛에 대한 감도가 높은 검출 카메라가 사용되어야만 고 퀄리티의 영상촬영이 가능합니다. 그렇지 않으면 깊이 방향 해상도 및 투과깊이에도 제한이 발생할 수 있습니다. 그러나 기존에 이용되고 있는 본 연구실의 검출 카메라는 silicon based 카메라이기 때문에 가시광선 영역대에서는 감도 및 quantum efficiency이 매우 높지만 장파장에서는 신호효율이 굉장히 저해되는 한계를 가지기 때문에 FF-OCM용 검출 카메라로는 그 사용이 부적합합니다. 따라서 이러한 문제점 들을 극복하기 위한 카메라를 모색하던 중 동우옵트론에서 취급하는 Allied Vision Technologies GmbH사의 Goldeye, P-032 SWIR Camera을 선택하게 되었습니다. 이 제품은 900 nm 1700 nm 대역의 단파 적외선 파장의 감도가 매우 우수하기 때문에 요구되는 조건에 매우 적합하며, 또한 연구실에 비치되어 있는 정보처리고속컴퓨터등과도 호환이 잘 되기 때문에 FF-OCM 시스템의 제작에 있어 매우 효율적으로 이용될 것입니다. | ||
| 구성 및 기능 |
InGaAs camera
Cooled NIR camera with InGaAs sensor (900 - 1700 nm) Interface IEEE 802.3 1000baseT Resolution 636 x 508 Spectral range SWIR, 900 - 1700 nm Sensor InGaAs 636 x 508 Sensor type InGaAs Sensor size No standard size Cell size 25 μm x 25 μm Lens mount C/F-Mount Max frame rate at full resolution 30 fps A/D 14 bit Output Bit depth 12 bit Mono modes Mono12 |
||
| 사용/활용예 | 본 장비는 육안으로 검출 불가능한 적외선을 가시화하기 때문에 다양한 목적으로 사용 가능함. 생체 조직내에 존재하는 분자들의 적외선 파장 흡수도를 바탕으로 하는 흡수도 영상. 또한 적외선 파장을 사용하여 비교적 낮은 광산란으로 깊은 조직 촬영이 가능함. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
