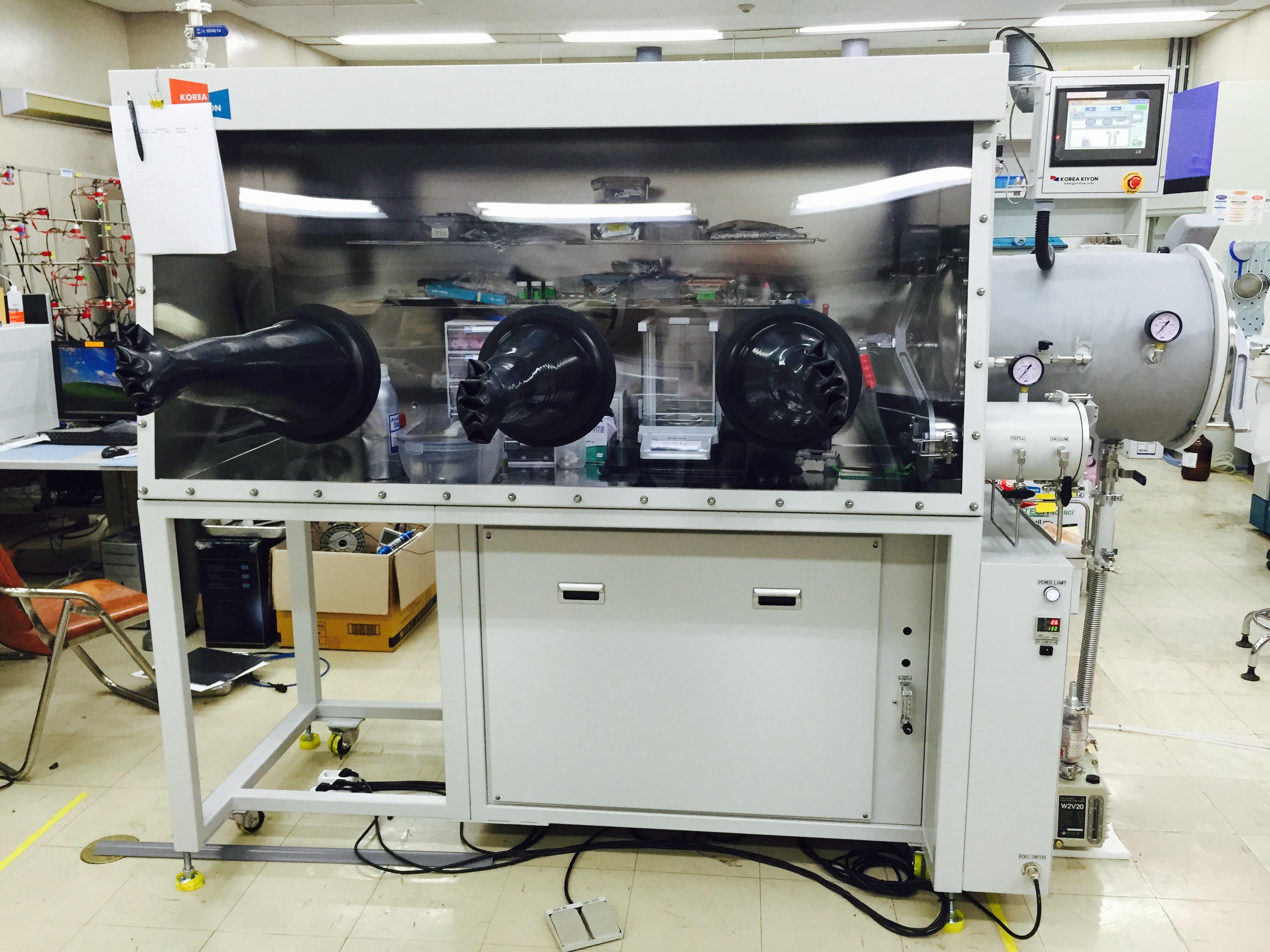

글로브 박스 시스템
Hermetically Sealed System
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2016-03-208572 |
| I-tube등록번호 | 1511-C-0183 |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-2154 |
장비정보
| 모델명 | KK-011-AS | 제작사 | 고려기연 |
|---|---|---|---|
| 취득일자 | 2015-11-12 | 취득금액 | 22,000,000원 |
| 표준분류 | 기계가공/시험장비 > 열유체장비 > 글로브박스 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 포항공과대학교 RIST 3동 3141호 나노전자재료소자연구실 포항공과대학교 RIST 3동 F3 3276/3278
 |
||
| 장비설명 | 본 장비는 최근 많은 각광 받고 있는 리튬 이온 배터리 분야에서 제작된 활물질으로 전극을 제작하고 제작하고 이에 대한 특성을 평가하여 장비이다. 그런데 이러한 성능을 평가하기 위한 셀은 산소와 수분에 매우 민감하게 반응하여 쉽게 변질되고 소자제작 시 산소와 수분에 의해 소자의 성능이 저하되는 치명적인 약점을 가지고 있다. 따라서 이러한 약점을 극복하고 성공적인 연구를 수행하기 위해서는 소자제작과정에서 산소와 수분을 제거해야 하며 이러기 위해서는 산소배제 상태를 만들어 주는 글로브 박스가 필요하다. 이외에도 본 장비의 큰 진공 챔버에 오븐 기능도 존재하고 있기 때문에 리튬 이온 배터리의 활물질의 전극을 진공 오븐에서 가열을 시켜 아르곤 분위기 본체 내애서 리튬 이온 배터리의 셀을 조립을 할 수 있음. 그러므로 이 장비를 통해서 차세대 전지등의 개발 및 테스트를 할 수 있음. | ||
| 구성 및 기능 |
본 장비는 리튬 이온 배터리 전극의 제작 및 셀의 조립을 효과적으로 하기 위한 장비로 1,800(L) X 890(H) X 760mm(D)의 사이즈를 가지고 -12.5 to 12.5 mbar 범위로 챔버내에서 압력을 조절 할 수 있음.
- 장비구성및성능 1. Hermetically Sealed Module (One Workstation) : 1 set - Single sided and Single extra (3 port) length: 1,800(L) X 890(H) X 760mm(D) - Modular structure with elastomer gasket front panel - Material : 304 Stainless Steel, Main body : 4mm thick - Side end panel : 4mm thick, 3 micron filter : 2 ea - Fluorescent Skylight, 9" Glove Port(M/C): 3ea - Window :Scratch & High impact resistant, Optically clear polycarbonate (10T) - Electrical Outlet : Two duplex (110V, 220V), Glove Port cover : Protect atmosphere during glove replacement - Service port feedthru : on request - Leakage Certification : No detectable leak at ±8" W.C with helium spectrometer calibrated 2. Antechamber : 1 set - This chamber will be installed right side of glove box - Size : 380 dia. x 500 mm length, High vacuum design, O-ring sealed, Sliding Shelf 3. Mini Antechamber : 1 set - 150mm (dia.) x 290mm (Length) 4. Automatic Pressure Controller (7" Color Touch Panel) : 1 set 5. Dri Trap (Purification System) : 1 set 6. Support Stand - 1,800(L) x 930(H) x 760(D)mm 7 .Vacuum Oven Chamber: 1 set - This oven will be mounted right side antechamber of glovebox system. - Size : 380 dia. x 500 mm length, High vacuum design, O-ring sealed - Working size : 500(L) x 180(W) x 200(H)mm |
||
| 사용/활용예 | 여러 합성 방법을 통해서 합성을 시킨 리튬이온 배터리 양극재 활물질을 이용해서 글로브 박스 내에서 전극을 제작하고 동시에 만든 전극을 통해서 아르곤 분위기 내에 존재하고 있는 전해질을 통해서 셀 조립이 가능하다. 또한 글로브 박스에서 산소에 노출이 되지 않은 상태를 유지하기 위해서 셀을 잘 밀봉시킨 뒤 글러브 박스 밖으로 빼서 셀의 특성을 측정한다. 뿐만 아니라 사이클이 진행이 된 다음에 구조 변화를 확인하기 위하여 셀을 분리하여 전극을 잘 세척 시키는 것도 가능하다. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
