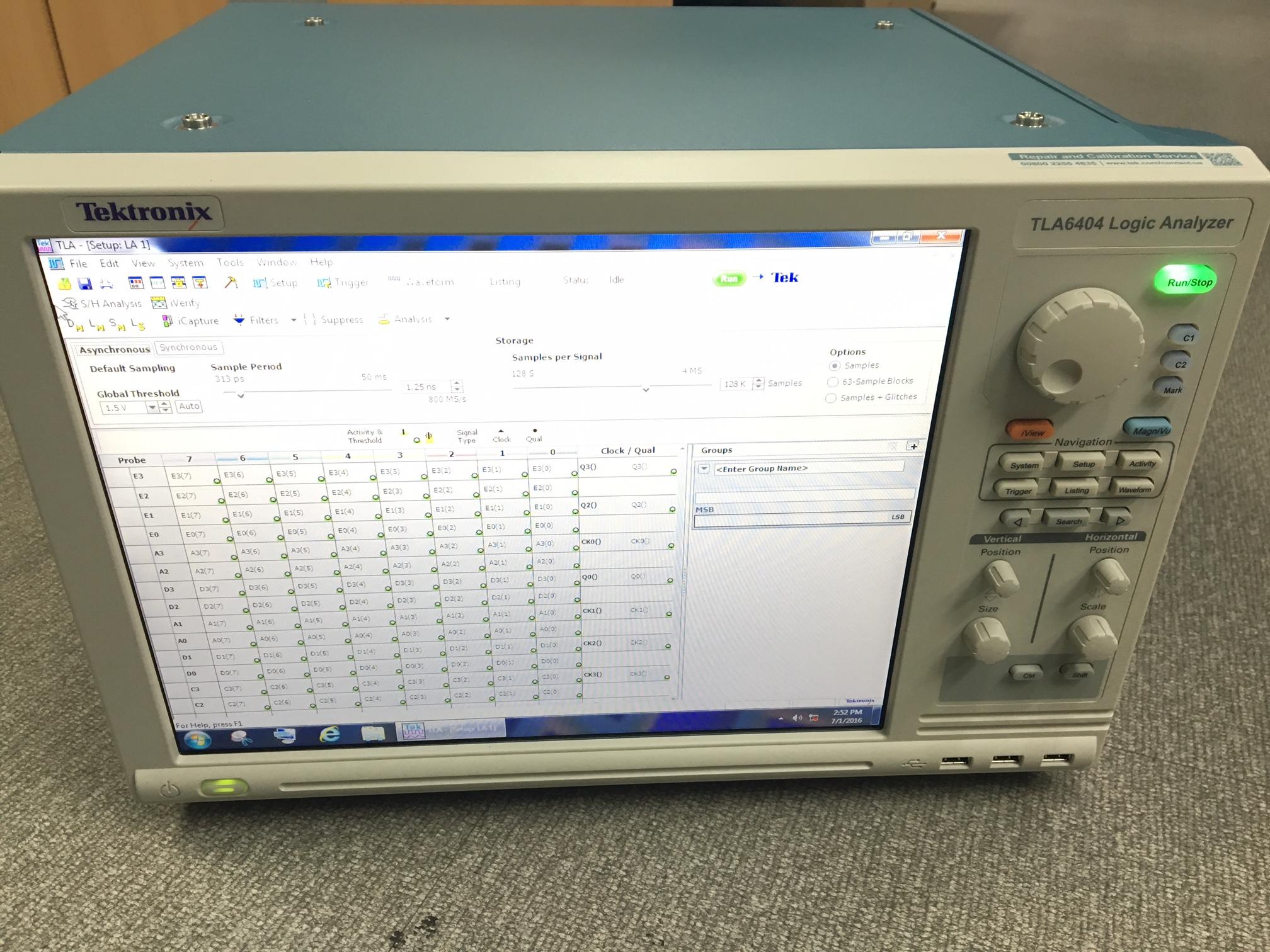

로직분석기
Logic Analyzer
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2016-07-210581 |
| I-tube등록번호 | - |
| 보유기관 | (재)경주스마트미디어센터 |
| 연락처 | 054-740-4789 |
| 대표번호 | - |
장비정보
| 모델명 | TLA6404 | 제작사 | Tektronix |
|---|---|---|---|
| 취득일자 | 2016-05-31 | 취득금액 | 40,000,000원 |
| 표준분류 | 전기/전자장비 > 분석장비 > 논리분석기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경주시 경감로 587-16 경북 경주시 천군동 205-39 경주스마트미디어센터 경주스마트미디어센터 F1
 |
||
| 장비설명 | - 실감미디어 솔루션을 구성한 다양한 전자 제품의 인터페이스 및 전기적 특성 측정이 가능하며, 향후 실감미디어에 새롭게 접목 시킬 장비들의 전자？전기 특성을 개발 하고, 검증이 가능한 장비 | ||
| 구성 및 기능 |
- MagniVu 획득 모드를 통해 40ps의 해상도로 시스템의 신호 관계 파악
- 333MHz Clock rate, 667Mbps Data rate - Drag-and-Drop 로 간단하게 트리거 조건 설정 및 측정값 설정 - 136개의 채널을 동시 측정 - 아날로그 출력으로 라이팅 할 수 있는 iCapture 기능 지원 - 오실로스코프와 연동시 USB-iview로 Trigger in/out 자동 셋업 - State acquisition system: 250ps(clock pulse width) - MagniVu timing/Record length: 40ps 128kb per channel - Deep timing resolution: 312.5ps - Deep timing resolution with glitch storage enabled: 1.25ns - Channel to channel skew: 250ps - 16가지의 trigger state 지원 |
||
| 사용/활용예 |
- 정상 및 결함 상태의 디지털 패턴을 전체속도로 적용하거나 개별 상태를 단계별로 적용하여 다양한 테스트 환경을 만들어 측정하여 다양한 환경에 대한 적합성 측정 가능
- 소프트웨어를 사용하여 오실로스코프와 동시에 측정하여 에러가 발생한 부위에서 회로의 자세한 파형도 분석 할 수 있어 디버깅 시간 단축으로 기업지원에 활용 - 실감미디어관련 디바이스 제작업체에 디지털 신호 분석에 활용 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
