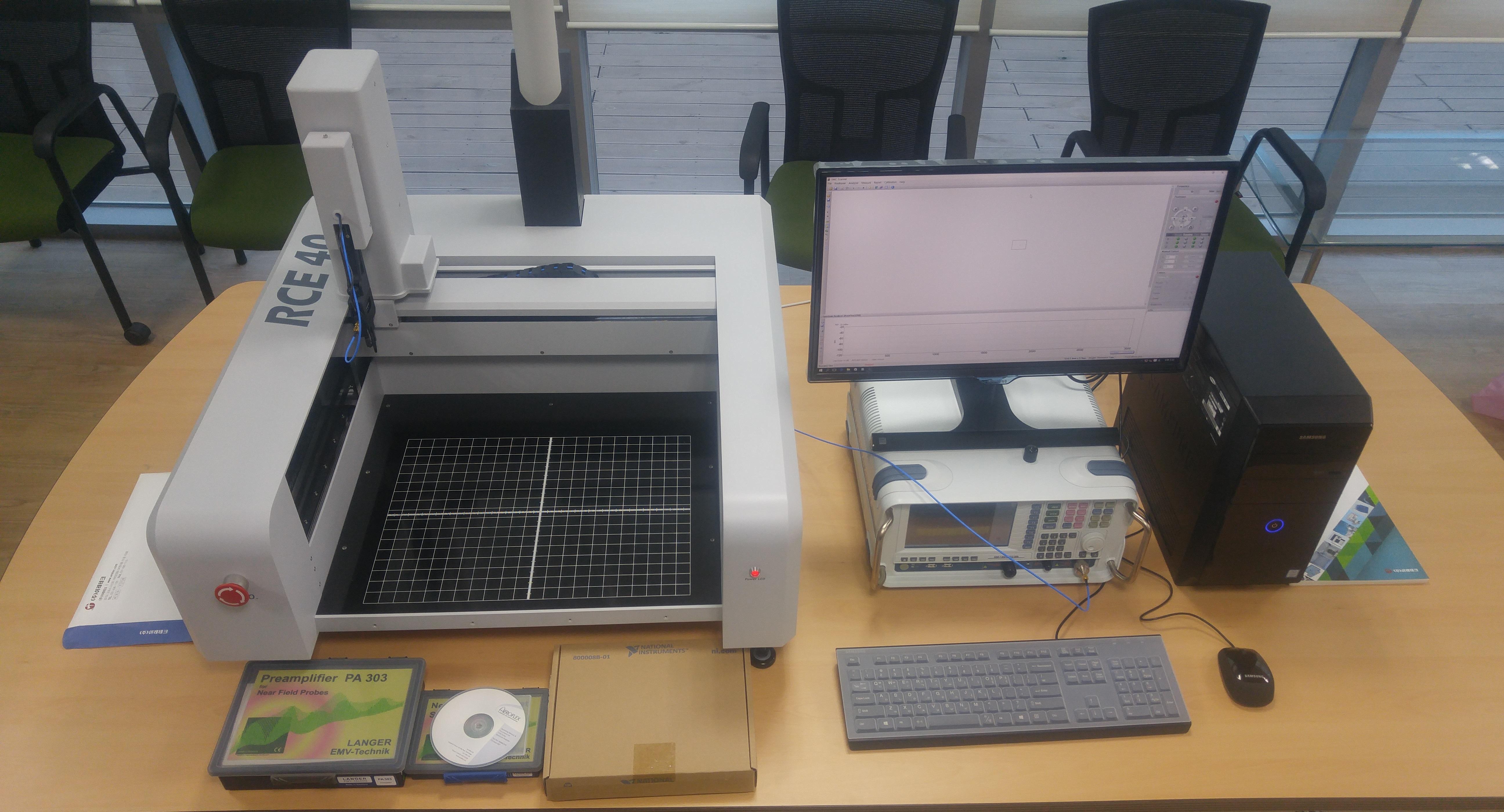

전장품 전자파 소형 정밀 측정 장치
Automotive Electronic Wave Small Detailed Measurement System
| GBTP No. | GBREMS-07-0053 |
|---|---|
| NFEC등록번호 | NFEC-2016-11-212957 |
| I-tube등록번호 | 1608-D-0020 |
| 보유기관 | (재)경북자동차임베디드연구원 |
| 연락처 | 054-339-0034 |
장비정보
| 모델명 | RCE-40 | 제작사 | 이레테크 |
|---|---|---|---|
| 취득일자 | 2016-08-02 | 취득금액 | 114,824,080원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 전자파측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 명산길 97-70 (녹전동) (재)경북차량용임베디드기술연구원 재단법인경북차량용임베디드기술연구원 경북차량용임베디드기술연구원 F2층 207
 |
||
| 장비설명 | 시험품에서 방출되는 EMI 노이즈의 정확한 위치 확인을 통해 PCB 단계에서의 적은 비용과 시간으로 EMC 대책 및 디버깅을 목적으로하며, 다양한 종류의 Probe 적용, X/Y/Z축 자동 스캐닝으로 얻어진 입체적인 측정 결과의 표현 등 보다 편리한 사용환경과 정확한 측정 데이터를 제공하는 장비임. | ||
| 구성 및 기능 |
1. EMI Noise Scanner
1) X, Y, Z 3축 또는 이상의 이동 스캔 2) 노이즈 측정 결과를 카메라 스캔 이미지에 2D 또는 3D 이미지로 오버랩핑하여 표시 가능 3) Scan Table Dimension : 790(W) x 800(D) x 1000mm(H) or more 4) Scan Area : 400mm(W) x 280mm(D) x 100mm(H) or more 5) Measurement Frequency Range : 30MHz - 10GHz or more 6) Minimum Scan Step : 0.1mm 7) Probe type : E-field probe & H-field probe 8) Scan Area Selection : Single reference, Rectangle Area, Polygon Area 등 9) Measurement Method : Constant distance auto scanning from EUT surface, Constant (absolute) level auto scanning from reference height 10) Reporting : 2D chart, 3D chart & Sheet, Data export to Excel file & Power Point 11) Camera : HD급 화질 / Auto Focus, 분석을 위한 6단계 Zoom 제어 12) 모든 제조사의 Spectrum Analyzer와 호환이 가능 2. EMI Receive 1) Bandwidth 1KHz - 13.2 GHz with 8GHz Tracking Generator 2) High Stability Oscillator 포함 3) Pre-Selector (A, B band) 포함 4) EMI Measurement Suite 포함 |
||
| 사용/활용예 |
1) 전장품 개발 단계에서 EMC 문제가 발생 시 해결을 위한 디버깅용으로 활용
2) PCB기판에서 발생하는 Emission의 발생 위치 확인 및 분포 측정 3) 고화질 카메라로 촬영된 이미지와 데이터 분석 결과를 동시에 확인하여 개발자가 직관적이며, 정확한 원인 분석 시간 단축 가능 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
