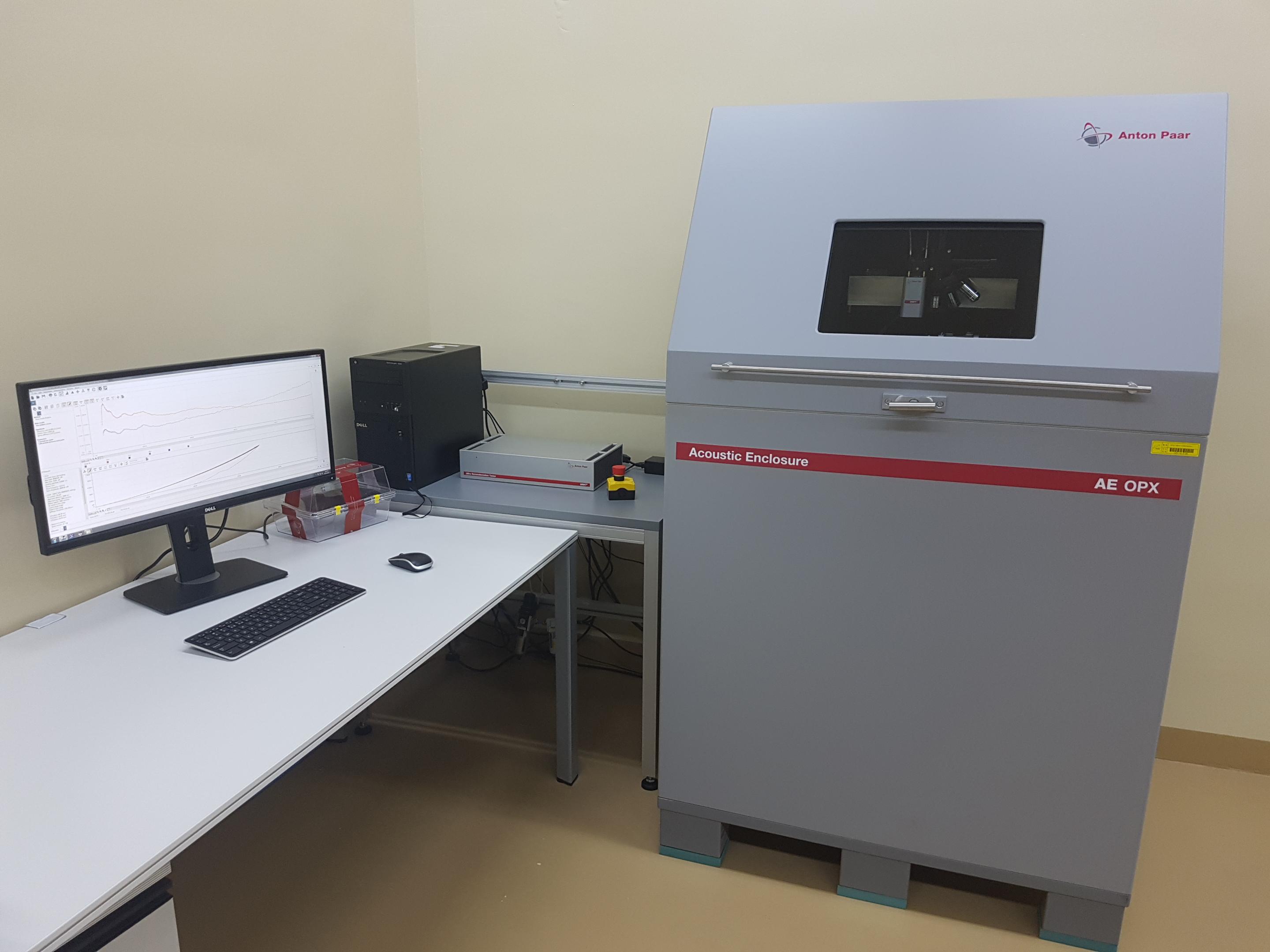

극미소 압입 시험기
Ultra Nano Indentation
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2016-11-212965 |
| I-tube등록번호 | - |
| 보유기관 | 한국원자력연구원 |
| 연락처 | 054-750-5305 |
| 대표번호 | - |
장비정보
| 모델명 | UNHT3/SteP4/AE OPX | 제작사 | Anton Paar |
|---|---|---|---|
| 취득일자 | 2016-10-28 | 취득금액 | 187,000,000원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 경도시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경주시 건천읍 미래로 181 한국원자력연구원-양성자가속기연구센터 한국원자력연구원-양성자가속기연구센터 가속기동 F1 A-138
 |
||
| 장비설명 | 울트라 나노인덴테이션은 극미소의 표면 특성을 측정하는 장치로 수마이크로 미터 혹은 그이하 두께의 재료의 기계적 특성을 측정하는 방법이다. 뾰족한 압자를 수mN크기의 하중으로 재료에 압입하여 재료의 나노 스케일로 재료의 경도와 탄성계수를 측정하는 방법이다. 또한 CSM, SINUS 모드들을 통하여 재료의 깊이별 경도와 탄성계수도 측정가능한 장치이다. | ||
| 구성 및 기능 |
-Ultra Nanoindentation module
Load range from 0 to 100 mN Depth range from 0 to 50 microns - load resolution : 3 nN, - load noise floor : ~ 0.1 mN - depth resolution : 0.003 nm - depth noise floor : ~ 0.03 nm - Motorized X and Y translation tables (145 x 70 mm) - Automated Z approach - Electronic control unit - PC with 29" LCD Display - Berkovich diamond indenter with calibration certificate - Instrument Control and Xpert Indentation software V5 (Win 7) Automatic hardness and elastic modulus calculation Hardness vs Depth measurements Sinus Mode analysis Continuous Multi Cycles modes (CMC) Depth Profiling (Hit and Eit vs depth) with CMC Creep (Cit) and Relaxation (Rit) analysis Elastic and Plastic Energies (Wel, Wpl, Wtotal) Martens Hardness display Automated recipe for protocols of measurements Statistical analysis functions (average &std deviation) User level rights with password protection - Video Microscope: Optical objectives 5x, 100x for magnification (200x, 4000x) e2v CMOS Camera (USB 2.0) 1280 x 1024 |
||
| 사용/활용예 |
극표면의 경도 및 탄성계수 측정
이온빔 조사 전후의 표면 경도 변화 비철 철강 고분자 세라믹 소재의 표면 경도 및 탄성계수 분석 표면개질된 소재의 깊이에 따른 기계적 특성 평가 코팅 도금층의 기계적 특성 평가 자동차 항공우주 플랜트 분야 등 재료의 표멱 기계적 특성 평가 건식 습식 표면처리 산업분야 전기 전자 부품산업 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
